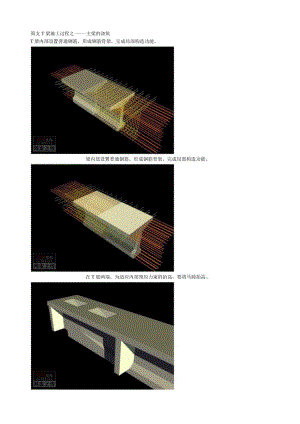

简支T梁施工过程之一-一主梁的浇筑T梁内部设置普通钢筋，形成钢筋骨架，完成局部构造功能。梁内部设置普通钢筋，形成钢筋骨架，完成局部构造功能。在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。 构件预留张拉位置。锚头可设置在梁端、梁顶等位置。所以要在张拉端设置锚头多数T梁在梁内部设置通长的预应力钢束。由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。这和钢筋混凝土梁很相似。由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。这和钢筋混凝土梁很相似。预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。T梁施工过程之二穿束简支T梁施工过程之二穿束预应力筋穿入孔道的方法有先穿束法和后穿束法两种。先穿束法即在浇注混凝土之前穿束。这种穿束法较省力，但束端保护不当易生锈。后穿束法即在混凝土浇筑之后穿束。穿束可在混凝土养护期内进行，不占工期，便于用通孔器或高压水通孔，穿束后及时张拉，易于防锈，但穿束较为费力。后穿束法可用人工穿束、卷扬机穿束和穿束机穿束。穿束前应全面检查孔道是否完整无缺T梁施工过程之二穿束T梁施工过程之二穿弼T梁施工过程之二T梁施工过程之二T梁施工过程之二T梁施工过程之二T梁施工过程之三张拉预应力T梁般采用后张法（先浇筑混凝土，后张拉预应力钢筋）。后张法是利用构件自身作为加力台座进行预应力筋的张拉，并用锚夹具将张拉完毕的预应力筋锚固在构件的两端，再在预应力筋的管道内压入水泥浆，使预应力筋与混凝土粘结成整体。后张法主要是靠锚夹具来传递和保持预加应力的。预应力筋张拉时的混凝土强度直接影响构件的平安度、锚固区的局部承压、徐变引起的损失等，是施加预应力成败的关键。施加预应力的方法很多，除常用的端张拉、两端张拉、对称张拉、超张拉等以外，还有分批张拉、分段张拉、分阶段张拉、补偿张拉等。r梁施工过程之三张拉T梁施工过程之三一张拉T梁施工过程之三张拉预应力筋张拉时的混凝土强度直接影响构件的平安度、锚固区的局部承压、徐变引起的损失等，是施加预应力成败的关键。施加预应力的方法很多，除常用的一端张拉、两端张拉、对称张拉、超张拉等以外，还有分批张拉、分段张拉、分阶段张拉、补偿张拉等。T梁施工过程之三张拉T梁施工过程之四截断由于预应力筋要设置工作区而预留长度(70cm),在预应力筋张拉后钢筋又被拉长，从而在端部产生多余的钢筋长度为。便于封锚，必须将这局部截断。以下为截断后的T梁：l钢筋张拉完成后即可进行孔道灌浆。孔道灌浆用的水泥标号不应低于425号普通硅酸盐水泥。灌浆后，应用人工再从泌水管内徐徐补入水泥浆，并用细铁丝不断插捣，直至密实。对于埋置在梁体内的锚具，在预加应力完毕后，应先在其周围设置钢筋网，然后浇筑混凝土。混凝土的标号不宜低于构件本身标号的80%,亦不宜低于构件本身标号的80%,亦不低于30号。T梁施工过程之五T梁施工过程之五封堵T梁施工过程之五T梁施工过程之五T梁施工过程之五封堵T梁施工过程之五封堵T梁施工过程之五封堵梁施工过程之六一成型以下即为成桥后的预应力简支T梁的外部和内部构造图。从图中可以看出，它的特点是外形简单，制造方便，横向藉横隔梁联结，整体性也较好。从受力来看，对钢筋混凝土结构而言，T形截面顶板宽翼缘受压，下部开裂后不参与工作，只要能有布置钢筋的足够面积即可，有利于承受正弯矩。在承受负弯矩时，顶上翼缘处于受拉区，而肋部处于受压区，要提高抗负弯矩的能力，必须加大底部成马蹄形。显然，T形截面在钢筋混凝土结构中，T形截面重心位置偏上，核心距虽较大，但因上核心离顶面距离远远小于下核心离底面的距离。它标志承受正弯矩能力的力臂距远远大于承受负弯矩的力臂矩。所以，它也是有利于承受正弯矩。总之，无论是钢筋混凝土或预应力混凝土结构，T形截面有利于承受单向弯矩（正弯矩），不利于承受双向弯矩（正、负弯矩）。因而在简支梁式桥中，跨径从1350m,大多数的横截面型式布置成多T梁截面型式。T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型T梁施工过程之六成型波纹管详图预应力筋的预留管道可采用金属波纹管预埋的方法。波纹管的接长可采用大号同型波纹管作为接头管。接头管的长度为200300cm°接头管的两端用密封胶带或塑料热缩管封裹，以防接缝处漏浆。波纹管在安装就位的过程中应尽量防止反复弯曲，以防管壁开裂。同时，还应防止电焊火花烧伤管壁。发现管壁破损，应及时用粘胶带修补。波纹管详图波纹管详图波纹管详图波纹管详图波纹管详图鳍尊C16JCOM支座位置I中部T梁的吊装边梁横移就位边梁横移就位边梁吊装完成边梁吊装完成边梁吊装完成边梁吊装完成沥青路面沥青路面细部观察I简支空心板梁I简支空心板梁边梁I网友上简支空心板梁边梁简支空心板梁边梁配筋简支空心板梁边梁配筋简支空心板梁边梁配筋简支空心板梁一边梁配筋简支空心板梁预应力筋布置简支空心板梁箍筋简支空心板梁盖梁配筋简支空心板梁桥墩Ikf¾ki简支空心板梁桥墩配筋I简支空心板梁桥墩与盖梁的连接简支空心板梁一桥墩与盖梁的连接简支空心板梁简支空心板梁施工过程简支空心板梁施工过程设置桥台简支空心板梁施工过程-设置桥墩简支空心板梁施工过程浇注盖梁铺设中部梁板简支空心板梁施工过程边梁架设简支空心板梁施工过程简支空心板梁施工过程桥面铺装简支空心板梁施工过程两岸施工简支空心板梁施工过程中部合龙简支空心板梁施工过程简支空心成桥I板梁施过程附属设施安装简支空心板梁下部结构简支空心板梁预应力锚具侧面简支空心板梁预应力锚具透视I简支空心板梁预应力锚具平面简支空心板梁预应力锚具正立面U简支空心板梁人行道板伸缩缝I简支空心板梁人行道伸缩缝简支空心板梁行车道板伸缩缝I简支空心板梁行车道板伸缩缝IICOlG3coaI简支空心板梁行车道板伸缩缝I简支空心板梁行车道板伸缩缝简支空心板梁行车道板伸缩缝I值加血耐加IMl峨,ii',i'简支空心板梁行车道板伸缩缝I连续梁桥模型原型桥肇庆大桥简介肇庆大桥位于广东省肇庆市.采用一级公路平原微丘区的线型标准,计算行车速度60公里J、时，设计荷载汽-超20级,挂车-120,人群3.5KN/平方米
