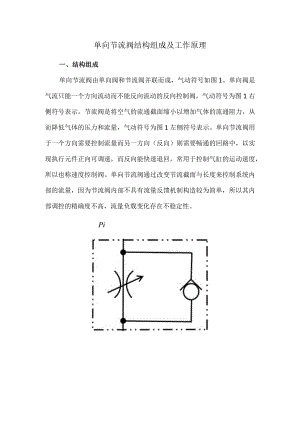

单向节流阀结构组成及工作原理一、结构组成单向节流阀由单向阀和节流阀并联而成，气动符号如图1。单向阀是气流只能一个方向流动而不能反向流动的反向控制阀，气动符号为图1右侧符号表示。节流阀是将空气的流通截面缩小以增加气体的流通阻力，从而降低气体的压力和流量，气动符号为图1左侧符号表示。单向节流阀用于一个方向需要控制流量而另一方向（反向）则需要畅通的回路中，以实现执行元件正向可调速，而反向能快速退回，常用于控制气缸的运动速度，所以也称速度控制阀。单向节流阀通过改变节流截面与长度来控制系统内部的流量，因为节流阀内部不具有流量反馈机制构造较为简单，所以其内部调控的精确度不高，流量负载变化存在不稳定性。Pi图2I-阀体2-阀芯3-螺母4-顶杆5-复位弹簧6,7-气11二、工作原理单向节流阀内部的单向阀与节流阀来共同控制系统内气体的流向。当气体由Pl向P2流动时，气体经过节流阀，进行节流，起节流阀作用，节流大小通过拧动螺母带动顶杆来调节；当气体由P2向Pl流动时，单向阀打开，如图2所示气体把带有复位弹簧的阀芯压下,从而起到单向阀的作用，气体自由流动，不进行节流。单向节流阀的内部介质方向与阀体箭头方向保持一致，单向节流阀的流通面积与阀芯位移量之间具有一定的函数关系，两者之间的函数关系与单向节流阀的节流部分的形状有关（单向节流阀具有针阀型、三角沟梢型、圆柱斜切型等节流形状）。三、单向节流阀的应用单向节流阀可以控制和调节压缩空气的流量，通过内部的锁定螺母来锁定开口度的位置。单向节流阀通常安装在靠近气缸的位置，通过内部的锁定螺母来实现流量的无级调节，通常只在一个方向上对压缩空气的流量进行控制，故可分为进气单向可控节流阀和排气单向可控节流阀。图3为排气单向可控节流阀，气体从快速接头进入将单向密封圈压下不节流，而气体从气缸进/排气口进入单向密封圈将气流拦截起到排气单向节流作用。图4则为进气单向可控节流阀，即从快图4无论是进气节流还是排气节流，在实际的应用中一般是相同类型单向节流阀成对使用的。图5左侧为排气单向节流，气流通过电磁阀流入气孔A后气缸进气侧单向阀打开，使气缸的无杆腔快速充气，有杆腔的气体只能通过排气侧的节流阀排出，有杆腔由于有节流阀作用,压力不会突降至零，而进气腔与气源压力相同，可形成较稳定的压差，调节节流阀可以改变气缸的运行速度，调速效果较好，这种活塞运行稳定的控制模式是最常用的回路，常用于双作用气缸。图5右侧为进气单向节流，气流通过电磁阀流入气孔A后气缸进气侧单向阀关闭，排气侧单向阀打开，进气流量小，无杆腔压力上升缓慢，排气迅速，有杆腔压力小（与大气压连通），无杆腔内为限流后的气体，气流量小，初始压力小，气缸负载大时会有爬行然后猛冲现象，很难控制气缸的速度来达到稳定，一般用于单作用缸、夹紧缸、低摩擦缸的速度四、现场应用目前S5000型串焊机、叠焊机各个气缸均使用排气型节流阀，图6左边为EL水平和竖直气缸使用的排气型节流阀。右边为排气型节流阀实物，一般现场单向节流阀标志多为老款示意符号注意辨别，小箭头表示排气时有节流。对于进气型节流阀现场多用在调节气流量大小，如S5000系列设备用于调节模组冷却吹气、拍扁缸及激光划片水流调节等所使用的单向节流阀为进气节流阀，图7左边所示。右边为进气节流阀实物。图7使用进气节流阀时可以看气动符号进行区分方向，也可以根据标识牌（图7左边图片单向节流阀黄圈标注为标识牌）快速区分方向,标识牌侧为进气方向，多个安装时可根据标识牌完成快速安装。
