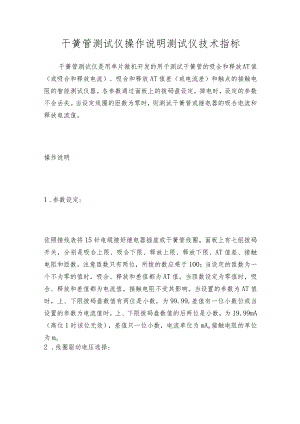

干簧管测试仪操作说明 测试仪技术指标.docx

干簧管测试仪操作说明测试仪技术指标干簧管测试仪是用单片微机开发的用于测试干簧管的吸合和释放AT值（或吸合和释放电流）、吸合和释放AT值差（或电流差）和触点的接触电阻的智能测试仪器。各参数通过面板上的拨码盘设定，掉电时，设定的参数不会丢失。当设定线圈的匝数为零时，则测试干簧管或继电器的吸合电流和释放电流值。操作说明1 .参数设定:依照接线表将15针电缆接好继电器插座或干簧管线圈。面板上有七组拨码开关，分别是吸合上限、吸合下限、释放上限、释放下限、AT值差、接触电阻和匝数。注意匝数只有两位，所拨的数应乘于100；当设定的匝数为一个不为零的值时，吸合、释放和差值都为AT值。当匝数设定为零值时，吸合、释放和差值都为电流值。接触电阻不受其影响。当设置的参数为AT值时，上、下限拨码盘数值有两位是小数，为99.99,差值有一位小数位或当设置的参数为电流值时，上、下限拨码盘数值的后两位是小数，为19.99mA（高位1时该位无效），差值只一位小数，电流单位为mAo接触电阻的单位为mo2 .线圈驱动电压选择:面板上有“线圈额定电压”拨动开关，可分别选择6V或12V的线圈驱动电压。3 .产品类型选择:面板上有“触点类型”波段开关，当被测产品为常开型（A型）时,波段开关拨到A档；当被测产品为常闭型（B型）时，波段开关拨到B档；当被测产品为转换型（C型）时，波段开关拨到C档。4 .当全部参数设置好以后，打开电源开关，此时仪器面板显示器分别显示：屏显示"SZJAT1"；第二屏显示：吸合上限、吸合下限、AT值差和接触电阻；第三屏显示：释放上限、释放下限、线圈电压和匝数。显示这些数据可以验证所设参数是否正确，全部开关是否接触好良好。5 .开机后发觉参数设置有误时，可以重新设置，修改不合适的参数。耐压测试仪需要了解的三点耐压测试仪的测试对象紧要是电气产品，简称为电气强度测试，一般产品的绝缘性能好坏，都可以通过电气强度的测试反映出来。要想选择国内优秀的耐压测试仪，现要对耐压测试仪的学问有个了解。比如下面这几个方面：一、测试电压范围一般交流耐压测试仪测试电压的输出范围有3KV、5KV至20KV不等,直流耐压测试仪的输出电压在5-6KV或12KV不等，用户应当依据产品的类别不同，在产品的测试电压相对应的安规标准里进行辨别。一般而言选择交流5KV和直流6KV的耐压测试仪就可以充分需求，某些特别检测机构将来了适应不同产品标准要求，会用到IOKV或20KV的交流或直流电压。这需要依据买家的需求来确定。二、耐压测试类型例行性测试是依据不同的产品来选择进行交流耐压测试或者直流耐压测试，因此必需考虑耐压测试的频率是否与被测物频率一致，这就要求耐压测试仪可以快捷的选择交流电压频率。好在国内优秀的耐压测试仪一般都可以充分这点需求。三、电压缓升功能在安全规范中，对于测试电压的输出特性有如下描述：试验初始，施加的电压不超过规定电压值的一半，然后渐渐地上升到满值。就是说电压不行蓦地加到被测物上面，需要有一个缓升的过程。因此国内优秀的耐压测试仪必需具有缓升功能，在缓升过程中一旦发觉异常，仪器就该停止输出。其实上面讲解的这几点在安规标准中都有认真规定，想要选择国内优秀的耐压测试仪的伙伴们若觉得本文讲解的不够深入可自行讨论安规标准。
