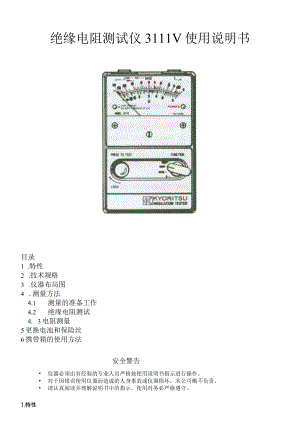

绝缘电阻测试仪3111V使用说明书.docx

绝缘电阻测试仪3111V使用说明书目录1 .特性2 .技术规格3 .仪器布局图4 .测量方法4.1 测量的准备工作4.2 绝缘电阻测试4. 3电阻测量5更换电池和保险丝6携带箱的使用方法安全警告 仪器必须由有经验的专业人员严格按使用说明书指示进行操作。 对于因错误使用仪器而造成的人身事故或仪器损坏，本公司概不负责。 请认真阅读并理解说明书中的指示，使用时务必严格遵守。1.特性精确的绝缘测试。高精确显示屏便于读取数据。 4种测量功能，3档绝缘测试量程250V/400M。、500V/200MQ和IoOOV/400M。和导通测试功能（2Q中刻度值）。 带电回路蜂鸣声及报警功能。 可锁定测试开关。 解除锁定测试开关将自动释放回路上所带电量。 内部电路有保险丝保护。 轻便设计便于随身携带。2 .技术规格M0DE1.3111V绝缘电阻量程测试电压DC1000VDC500VDC250V测试量程0400MQ0200MQ0-100M中刻度值4MQ2M1MQ回路输出电压DC1.OOOVi10%DC500V±10%DC250V±10%中刻度值上输出电压范围2M±DC1000V±10%1M±DC5OOV±10%0.5MQ上DC250V±10%短路输出电流约2mA精确度0.240MQ时为显示值的±5%0.120MQ时为显示值的±5%0.05IoMQ时为显示值的±5%I上量程之外刻度值的±7%导通测试量程测试量程0-50Q中刻度值2回路输出电压约0.6V短路输出电流约30OmA精确度刻度值±3%外形尺寸143(1.)X93(W)×63(D)mm重量500g电源8节,R6P(AA)(1.5V)附件测试线7025,携带箱9038,保险丝250V/1A,电池8节，说明书3 .仪罂布局图1）端口2）刻度显示屏3）带电回路警告灯4)电源指示灯5)零位调整螺丝6)锁定测试开关7)功能开关8)测试线4 .测量方法4.1. 测量的准备工作4. 1.1调整归零将功能开关调节至OFF。确保已使用零位调整螺丝使指针指向绝缘电阻量程刻度上“8”位置。5. 1.2连接测试线如图2所示，正确地将探棒插头插入仪表探棒插口。红色测试线图25.1. 3测试导线和保险丝的检测将功能开关调节至。量程后，将探棒头部和鳄口夹相连并按测试开关，此时，显示读数应为零。若读数为8,可能是测试线断路或保险丝损坏。在此种情况下，请先按“第5部分电池和保险丝的安装”指示更换保险丝。若保险丝未损坏，则检查测试线。4.1.4检查断路与被测电路的电源将被测电路电源切断后连接测试线。确定带电线路警告灯未点亮。若灯点亮请重新检查电源是否切断。注意：在警告灯点亮情况下请勿按测试开关。4.2.绝缘测量4.2.1将功能开关调节至所需测试量程。4.2.2将测试导线连接被测线路，按测试开关后读取显示读数。此时，电源指示灯应点亮。若测试量程为500V(3111V)或IooV(3117)时可直接读数。若测试量程为250V(3111V)或50V(3117)时，将显示读数乘以0.5,所得即为测量值。若测试量程为IOOOV(3111V),将显示读数乘以2,所得即为测量值。4 .2.3锁定功能为便于操作，测试开关附带了锁定功能。按下开关后顺时针旋转即可锁定，逆时针旋转即可解除。注意：按下测试开关后请勿调节功能开关，否则会造成仪器损坏。4.3电阻测量4. 3.1将功能开关调节至Q量程。5. 3.2将测试导线连接被测线路，按下测试开关后读取显示读数。此时，电源指示灯应点亮。6. 3.3检查并进行零位调整：将测试棒互相接触后按测试开关。若读数非零，则需如图3所示,将电池盖板打开进行零位调整。注意：在稳定持续电压中使用无须笔位调整，更换保险丝或长期使用后可能需要进行以上步骤。=4。/ 。零位调整器图35 .更换电池和保险丝随着电池量逐渐减少，电源指示灯闪烁间隔会相应延长，当电池电压减少至8.5V左右，会停止闪烁。此时，需更换电池。请打开电池盖板后更换电池，并注意电池正负极方向。更换保险丝时，也需打开电池盖板并取出电池，然后，按图3所示，旋开螺丝，并打开底盖后更换。请使用1A/250V保险丝（快速型，内部电阻275mQ±15mQ）°若使用其他保险丝可能会损坏仪器。更换保险丝后可能会导致零位偏差，请按4.3.3指示进行零位调整。6 .携带箱的使用方法打开携带箱，将盖子放置到底部（如图4）。此时可直接进行测量，无须将仪器取出。
