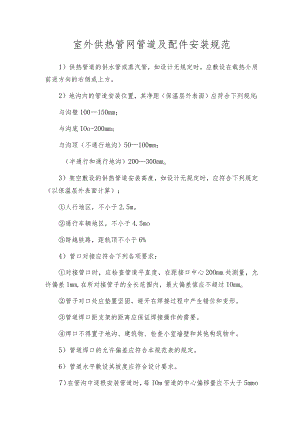

室外供热管网管道及配件安装规范.docx

室外供热管网管道及配件安装规范1）供热管道的供水管或蒸汽管，如设计无规定时，应敷设在载热介质前进方向的右侧或上方。2）地沟内的管道安装位置，其净距（保温层外表面）应符合下列规定：与沟壁100150mm；与沟底IOo-200mm；与沟顶（不通行地沟）50100mm；（半通行和通行地沟）200300mmo3）架空敷设的供热管道安装高度，如设计无规定时，应符合下列规定（以保温层外表面计算）；人行地区，不小于2.5m。通行车辆地区，不小于4.5mo跨越铁路，距轨顶不小于6%4）管口对接应符合下列各项要求：对接管口时，应检查管道平直度，在距接口中心20Omm处测量，允许偏差1mm,在所对接管子的全长范围内，最大偏差值应不超过IOmmo管子对口处应垫置坚固，避开在焊接过程中产生错位和变形。管道焊口距支架的距离应保证焊接操作的需要。焊口不得置于地沟、建筑物、检查小室墙壁和其他构筑物中。5）管道焊口的允许偏差应符合本规范表的规定。6）管道水平敷设其坡度应符合设计要求。7）在管沟中逐根安装管道时，每IOm管道的中心偏移量应不大于5mmo固定支架间的管道中心线应成一直线，坡度精准，管中心线高程的偏差不超过10mm,在水平方向的偏差不超过30mm。在管道避开其他障碍物的地方，每一个焊口的折角不得大于50°8）直埋无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求设计。9）直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必需与管道保护层成一体，符合防潮防水要求。10）平衡阀及调整阀型号、规格及公称压力应符合设计要求。安装后应依据系统要求进行调试，并作出标志。ID补偿器的位置必需符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必需符合设计要求。12）除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗后应清除内部污物。13）蒸汽喷射器出口后的直管段，不小于23mo并联安装时,在每个喷射器后宜安装止回阀。14）检查井室、用户入口处管道布置应便于操作及维护和修理,支、吊、托架稳固，并充足设计要求。管架形式合理，排列整齐，与管道接触紧密。15）固定支架和滑动支架安装允许偏差应符合表191的规定。16）质量要求室外供热管道安装的允许偏差应符合表192的规定。
