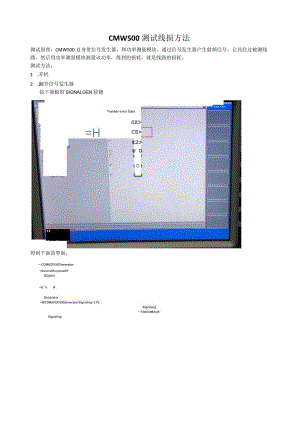

Taskbar entry StateGZ>=HC>C2>O OO3Gen CtrlTX Meas.。CMW500测试线损方法测试原理：CMW500自身带信号发生器，和功率测量模块。通过信号发生器产生射频信号，让其经过被测线路，然后用功率测量模块测量该功率，得到的损耗，就是线路的损耗。测试方法：1 .开机2 .翻开信号发生器按下面板的signalgen按键得到下面的界面，CDMftZOOOGeneratorGeneralPurposeRFGQyltolG、NGeneratorWCDMAFDDUEGeneratorSignalingLTESignalingT0SCDMAUESignaling使用旋钮，转到按下旋钮翻开信号发生功能，3 .翻开信号发生器面板按下左下角的按钮：信号发生器面板：4 .按设置面板中，下面红色方框的参数：5 .翻开功率测量模块6 .功率测量模块设置7 .接上被测电路：8 .测量数据因为信号发生器的输出功率为Odbm,测量到的数据即为线路的线损。9 .注意：线缆要接到对应的RF输出和RF输入端口。在设置信号输出端口和信号输入端口，不能设置为同一端口。线损与RF信号的频率有关，设置型号发生器和功率测量的频率为你需要的频点，而且2个频点必须一致。
