600吨混铁炉施工设计方案.docx

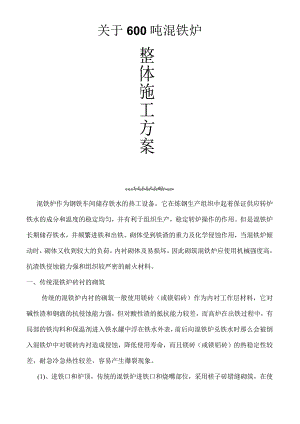

关于600吨混铁炉整体施工方案7，7，7，7，77，4!,7rjrj.rj>rjrj,rjrj,rjrj,rjrj,rjrj,rj混铁炉作为钢铁车间储存铁水的热工设备，它在炼钢生产组织中起着保证供应转炉铁水的成分和温度的稳定均匀，并有利于组织生产，稳定转炉操作的作用。但是混铁炉长期储存铁水，并频繁进铁和出铁、砌体受到铁渣的重力及化学侵蚀作用，当混铁炉倾动时，砌体又收到较大的负荷，内衬砌体及易损坏，因此砌筑混铁炉应使用机械强度高，抗渣铁侵蚀能力强和组织较严密的耐火材料。一、传统混铁炉砖衬的砌筑传统的混铁炉内衬的砌筑一般使用镁砖（或镁铝砖）作为内衬工作层材料，它对碱性渣和钢液的抗侵蚀能力强，但对酸性渣的抵抗能力较差，而高炉在出铁过程中，有局部的铁沟料和保温剂进入铁水罐中浮在铁水外表，前后向混铁炉兑铁水时那么会被倒入混铁炉中对镁砖内衬造成侵蚀，降低使用寿命，而且镁砖（或镁铝砖）的热稳定性较差，耐急冷急热性较差，容易产生爆裂现象。(1)、进铁口和炉顶，传统的混铁炉进铁口和烧嘴部位，采用槎子砖错缝砌筑，在使用过程中现场薄弱环节，特别是耐火砖(高铝砖或镁铝砖)砌筑时频繁地急冷急热而产生爆裂现象，轻者炉皮被烧红漏风，久而久之造成整体槎子砖松动脱落，无法使用而被迫进展修理。(2)、出铁口：出铁口因长期受铁水的冲刷和侵蚀，工作负荷繁重,传统的耐火材料镁铝砖、高铝砖砌筑使用寿命相对较短，一般使用36月就要经常进展修补。(3)、渣线部位受渣铁的长期侵泡和虽铁量变化的上下波动，对渣线的冲刷和侵蚀也是造成混铁炉破损的主要原因。二、混铁炉的新式施工针对传统耐火材料在混铁炉上使用出现的这些问题，我国耐火材料工作者在1992年也研制成功了AL23-SiC砖,并实用于高炉炉身和出铁沟，以及混铁炉的炉墙部位。在1999年公司科研人员与武汉冶金建筑研究院、洛阳耐火材料研究院的科研专家，在AL23-SiC-C系耐火浇注料根基上针对混铁炉不同部位、不同的工作环境和条件共同研制了不同的浇注料进展整体浇注施工，并且在唐山国丰钢厂取得了良好地效果。1、在混铁炉炉壁焊锚固钉，然后采用轻质喷补料喷补保温降低混铁炉内铁水的散热速度，延长炉体的寿命。2、针对混铁炉受铁口和炉顶止渣线以上部位，原来砌筑耐火砖,使用一段时间以后会出现裂纹，炉顶剥落、冒火现象，我们采用高铝质微膨胀浇注料整体浇注后抑制了这些问题，整体性和气密性能都比较好，可以保证使用在3年以上。3、在出铁口部位，采用镁铝砖砌筑使用效果不理想，经过两、三个月的使用就被铁水侵蚀冲刷成IOomm以上的深沟，针对此情况我们采用ALzCh-SiC-C质浇注料进展浇注。4、在混铁炉炉底及前后大墙采用AL2O3-SiC-C质浇注料进展浇注来抵抗长时间铁水的侵泡与侵蚀，提高使用寿命。5、混铁炉的渣线部位长期受到侵蚀是造成混铁炉破损的主要原因，为此，我们在混铁炉两侧渣线部位采用AL2O3SiC-C质浇注料进展浇注，来满足对渣线部位比较苛刻的要求。三、根据三炼钢600t混铁炉近两年的使用情况，分析铁渣对混铁炉的渣线以及出铁口渗透性太强，在混铁炉使用三年内预计将中修三次，每次对渣线以及出铁口采用ALzCh-SiC-C质浇注料进展修补,每次使用浇注料70t,三次预计需要2103期间需要采用铝镁质喷补料进展日常维护，三年内预计需要使用喷补料90t。四、各种耐火材料的理化指标如下:1、保温层采用半重质质喷涂料化学指标Al2O3>35体积密度gcm3110oC×24h<1.7抗折强度MPa110oC×24h>21000oC×3h>3耐压强度MPa110°C×24h>31000dC×3h>6线变化1000×3h+0.12、炉顶用低水泥微膨胀浇注料:化学指标Al2O3>60抗折强度MPaHOoC×24h>61500oC×3h>8耐压强度Mpa110oC×24h>401500°C×3h>60线变化1500oC×3h+(0.02-0.05)3、渣线用AL2O3SiCC质浇注料:化学指标Al2O3>65SiC>12C>2抗折强度MPa110oC×24h>81450oC×3h>10耐压强度MPa110oC×24h>501450°C×3h>80线变化1450°C×3h+0.14、炉底及渣线以下部位使用AL2O3SiC质钢纤维浇注料:化学指标AhOs>60SiC>7抗折强度MPa110oC×24h>61450°C×3h>8耐压强度MPaIlO0C×24h>401450°C×3h>80线变化1450°C×3h±0.15、三年内修补使用的AL2O3SiC-C质浇注料理化指标:化学指标AhOs>65SiC>12C>2抗折强度MPaIlO0C×24h>81450°C×3h>10耐压强度MPaIlOoC×24h>501450oC×3h>80线变化1450oC×3h±0.16、铝镁质喷补料理化指标:化学指标ALO3>70MgO>9抗折强度MPaIlOoC×24h>21450oC×3h>4五、整体浇注材料用量及费用1、第一次整体施工所用材料明细（以下产品单价为含税价）货物名称单价（元/吨）数量金额（元）低水泥微膨胀浇注料320090288000AL2O3SiC-C质浇注料4200150630000AL2O3-SiC质浇注料3500135472500轻质喷涂料17002542500合计40014330002、三年内修补使用材料明细货物名称单价（元/吨）数量金额（元）铝镁质喷补料250080200000AL2O3-SiC-C质浇注料4200150630000合计2308300003、施工费用包括模具、工人工资、其它杂费共计100oOO元整。4、总计费用为2363000元整。六、施工步骤1 .在炉体上焊接锚锢件，炉顶锚固件长度为450-500mm炉身锚固件为60mmo2 .采用半重质喷涂料进展整体喷涂或涂抹，保温喷涂料厚度为60mmo3 .浇注厚度设计：渣及出铁口部位为1000mm；炉身及炉底部位为700mm；炉顶部位为600mmo4 .不同材质的浇注料应有相融的整体效果。5 .施工完毕后，要给予充分的养护时间及烘烤时间，48小时候拆模，自然养护48小时候进展烘烤。七、所需工具及材料1 .直径IOmm的耐热钢板500kg,2 .模具所需木材规格为长：2m厚：25mm,共需木材约6m3,另需局部三合板。3 .搭架子所用的钢管及扣件；4 .铁钉、黑铁丝、把锯、搅拌机、振动棒等。注：施工使用的搅拌机、振动棒、喷补机有我施工方提供,其它材料有现场提供。八、施工时间：预计35天1 .做模具、喷涂、浇注共需23天，2 .拆模具、自然枯燥需2天，3、烘烤10天。600T混铁炉施工示意图泗r*叱茂温+60mm渣线浇注料100Omm炉底浇注料70Omm轻质喷涂料60mm
