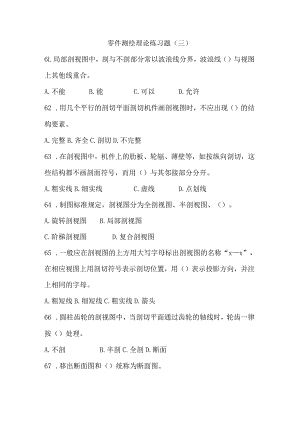

零件测绘理论练习题（三）6L局部剖视图中，剖与不剖部分常以波浪线分界，波浪线（）与视图上其他线重合。A.不能B.能C.可以D.允许62 .用几个平行的剖切平面剖切机件画剖视图时，不应出现（）的结构要素。A.完整B.齐全C.剖切D.不完整63 .在剖视图中，机件上的肋板、轮辐、薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用（）与其邻接部分分开。A.粗实线B.细实线C.虚线D.点划线64 .制图标准规定，剖视图分为全剖视图、半剖视图、（）。A.旋转剖视图B.局部剖视图C.阶梯剖视图D.复合剖视图65 .一般应在剖视图的上方用大写字母标出剖视图的名称“xx”，在相应视图上用剖切符号表示剖切位置，用（）表示投影方向，并注上相同的字母。A.粗短线B.细短线C.粗实线D.箭头66 .圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按（）处理。A.不剖B.半剖C.全剖D.断面67 .移出断面图和（）统称为断面图。A.重合剖视图B.重影剖面图C.重影断面图D.重合断面图68 .移出断面图的图形画在视图之外，断面轮廓线用（）画出。A.粗实线B.细点画线C.细实线D.细双点画线69 .绘制局部放大图时，应用（）圈出放大部分的部位。A.粗实线B.细实线C.细点画线D.波浪线70 .视图中有几处局部放大图时，应用（）数字标明。A.阿拉伯B罗马C.英文D.中文71 .图样中外螺纹的牙顶线用（）绘制QA.粗实线B.细点划线C.细实线D.虚线72 .M24xL5表示（）螺纹。A.普通B.梯形C.矩形D.锯齿形73 .梯形螺纹标记Tr40×14（P7）LH-8e中的“8e”表示螺纹的（）。A.中径公差带代号B.顶径公差带代号C.底径公差带代号D.旋合长度代号74 .螺纹标记M36×2-6g中“6g”表示（）。A.中径公差带代号B.顶径公差带代号C.中顶径公差带代号D.底径公差带代号75 .粗牙普通内螺纹大径为16,螺距为2,左旋，中、顶径公差带代号为6H,中等旋合长度，则其螺纹标记为（）。A.M16×2-6H-LHC.M16X2LH-6HD.M16LH-6H76 .管螺纹标记RP表示（）0A.螺纹密封圆锥外螺纹B.螺纹密封圆锥内螺纹C.螺纹密封圆柱内螺纹D.非螺纹密封圆柱螺纹77 .螺纹的牙底用（）绘制。A.波浪线B.细虚线C.细实线D.粗实线78.螺栓连接用于连接两零件（）和需要经常拆卸的场合。A.厚度不大B.厚度很大C.长度不长D.长度很长79 .（）多用于被连接件之一较厚而不宜使用螺栓连接，或因经常拆卸不宜使用螺钉连接的场合。A.螺栓连接B.螺柱连接C.螺钉连接D.螺纹连接80 .画螺柱连接装配图时，螺柱旋入机体一端的螺纹，必须画成（）的形式。A.全部旋入螺孔内B.部分旋入螺母内C.全部旋入螺母内D.部分旋入螺孔内
