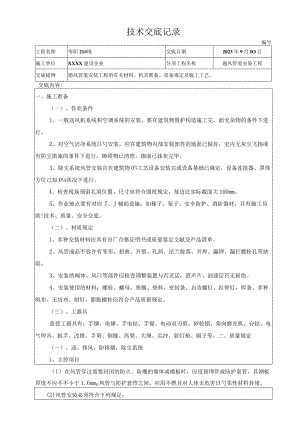

技术交底记录编号工程名称寿阳21#地交底日期2023年9月IO日施工单位XXXX建设企业分项工程名称通风管道安装工程交底提纲通风管道安装工程的有关材料、机具准备、质量规定及施工工艺。交底内容:一、施工准备（一）、作业条件1、一般送风机系统和空调系统的安装，要在建筑物围护构造施工完，面无杂物的条件下进行。2、对空气洁净系统日勺安装，应在建筑物内部安装部件的地面已做好，室内无灰尘飞扬或有防尘措施的条件下进行。障碍物已清理，墙面已抹灰完毕。3、除尘系统风管安装宜在建筑物0¾工艺设备安装完或设备基础已确定，设备连接器、罩体方位己知0状况下进行。4、检查现场预留孔洞位置、尺寸应符合图纸规定，每边比实际截面大100mm。5、作业地点要有对应、J辅助设施，如梯子、架子、安全防护、消防器材，并有施工员欧!技术、质量、安全交底。（二）、材质规定1、多种安装材料应具有出厂合格证明书或质量鉴定文献及产品清单。2、风管成品不容许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏钾、漏打螺栓孔等缺陷。3、安装的阀体、风口等部件应检查调整装置与否灵活，消声片、油漆层有无损伤。4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉钾钉，焊条、多种帆布、无纺布、射钉、膨胀螺栓应符合产品质量规定。（三）、工器具重要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。二、质量规定（一）、送、排风，防排烟，除尘系统1、主控项目（1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应不不小于1.6mm0风管与防护套管之间，应用不燃且对人体无危害日勺柔性材料封堵。(2)风管安装必须符合下列规定：1)风管内严禁其他管线穿越。2)输送具有易燃、易爆气体或安装在易燃、易爆环境B风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口。3)室外立管的固定拉索严禁拉在避雷针或避雷网上。(3)输送空气温度高于80的风管，应按设计规定采用防护措施。(4)风管部件安装必须符合下列规定：D各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作。2)斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入。3)止回风阀、自动排气活门的安装方向应对的。(5)防火阀、排烟阀(口)的安装方向、位置应对日勺。防火分区隔墙两侧日勺防火阀，距墙表面不应不小于200mmo(6)手动密闭阀安装，阀门上标志0箭头方向必须与受冲击波方向一致。(7)风管系统安装完毕后，应按系统类别进行严密性检查，漏风量应符合设计，风管必须通过工艺性时检测或验证，其强度和严密性规定应符合设计或下列规定：D风管的强度应能满足在1.5倍工作压力下接缝处无开裂。2)矩形风管时容许漏风量应符合如下规定：低压系统风管Ql0.1O56P065中压系统风管QMO.O352P065高压系统风管QHO.O117p065式中QI、QM.QH系统风管在对应工作压力下，单位面积风管单位时间内日勺容许漏风量加3/(加)P指风管系统0¾工作压力(Pa)o3)低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管0容许漏风量，应为矩形风管规定值的J50%；4)砖、混凝土风道的容许漏风量不应不小于矩形低压系统风管规定值的1.5倍；5)排烟、除尘、低温送风系统按中压系统风管的规定，1-5级净化空调系统按高压系统风管的规定。(8)风管系统的严密性检查，应符合下列规定：1)低压系统风管的严密性检查应采用抽检，抽检率为5%,且不得少于1个系统。在加工工艺得到保证的前提下，采用漏光法检测。检测不合格时，应按规定的抽检率做漏风量测试。中压系统风管0严密性检查，应在漏光法检测合格后，对系统漏风量测试进行抽检，抽检率为20%,且不得少于1个系统。高压系统风管B严密性检查，为全数进行漏风量测试。系统风管严密性检查0被抽检系统，应全数合格，则视为通过；如有不合格时，则应再加倍抽检，直至全数合格。2）净化空调系统风管的严暂陛检查，15级卧J系统按高压系统风管的规定执行;69级的系统按风管必须通过工艺性的检测或验证，其强度和厂密性规定应符合设计或下列规定：风管的强度应能满足在1.5倍工作压力下接缝处无开裂。矩形风管时容许漏风量应符合如下规定：低压系统风管Ql0.1O56P065中压系统风管QMO.0352P0型高压系统风管QHO.0117p0取式中QI、QM、QH一一系统风管在对应工作压力下，单位面积风管单位时间内B容许漏风量血3/（加）P一指风管系统的工作压力（Pa）o低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管0容许漏风量，应为矩形风管规定值的50%；砖、混凝土风道的容许漏风量不应不小于矩形低压系统风管规定值的1.5倍；排烟、除尘、低温送风系统按中压系统风管的规定，1一5级净化空调系统按高压系统风管的规定执行。2、一般项目（1）风管B¾安装应符合下列规定：1）风管安装前，应清除内、外杂物，并做好清洁和保护工作；2）风管安装0¾位置、标高、走向，应符合设计规定。现场风管接口B配置，不得缩小其有效截面；3）连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；4）风管接口09连接应严密、牢固。风管法兰的垫片材质应符合系统功能的规定，厚度不应不不小于3mm。垫片不应凸入管内，亦不适宜突出法兰外；5）柔性短管的安装，应松紧适度，无明显扭曲；6）可伸缩性金属或非金属软风管的长度不适宜超过2m,并不应有死弯或塌凹；7）风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并应采用密封措施。风管穿出屋面处应设有防雨装置；8）不锈钢板、铝板风管与碳素钢支架B¾接触处，应有隔绝或防腐绝缘措施。（2）无法兰连接风管的安装还应符合下列规定：D风管0连接处，应完整无缺损、表面应平整，无明显弯曲；2）承插式风管的四面缝隙应一致，无明显0弯曲或褶皱；内涂B密封胶应完整，外粘附密封胶带，应粘贴牢固、完整无缺损；3）薄钢板法兰形式风管的连接，弹性插条、弹簧夹或紧固螺栓的问隔不应不小于150mm,且分布均匀，无松动现象；4）插条连接的矩形风管，连接后的板面应平整、无明显弯曲。（3）风管的连接应平直、不扭曲。明装风管水平安装，水平度的容许偏差为3/1000,总偏差不应不小于20mm。明装风管垂直安装，垂直度的容许偏差为2/1000,总偏差不应不小于20mm。暗装风管的位置，应对日勺、无明显偏差。除尘系统B¾风管，宜垂直或倾斜敷设，与水平夹角宜不小于或等于45°,小坡度和水平管应尽量短。对具有凝结水或其他液体的风管，坡度应符合设计规定，并在最低处设排液装置。（4）风管支、吊架的安装应符合下列规定：D风管水平安装，直径或长边尺寸不不小于等于40OnIm,间距不应不小于4m；不小于40OnnI1,不应不小于3m。螺旋风管的J支、吊架间距可分别延长至5m和3.75m；对于薄钢板法兰的风管。其支、吊架间距不应不小于3m。2）风管垂直安装，间距不应不小于4m,单根直管至少应有2个固定点。3）风管支、吊架宜按国标图集与规范选用强度和刚度相适应的形式和规格。对于直径或：边长不小于250Omm的超宽、超重等特殊风管的支、吊架应按设计规定。4）支、吊架不适宜设置在风口、阀门、检查门及自控机构处，离风口或插接管0距离不适宜不不小于200mmo5）当水平悬吊0主、干风管长度超过20m时，应设置防止摆动B固定点，每个系统不应少于1个。6）吊架时螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形。风管或空调设备使用时可调隔离振支、吊架的拉伸或压缩量应按设计的规定进行调整。7）抱箍支架，折角应平直，抱箍应紧贴并箍紧风管。安装在支架上的圆形风管应设托座和抱箍，其圆弧应均匀，且与风管外径相一致。(5)复合材料风管B¾安装还应符合下列规定：1)复合材料风管的连接处，接缝应牢固，无孔洞和开裂。当采用插接连接时，接口应匹配、无松动，端口缝隙不应不小于5mm；2)采使用方法兰连接时，应有防冷桥0措施：3)支、吊架的安装宜按产品原则0规定执行。(6)非金属风管的安装还应符合下列规定：D风管连接两法兰端面应平行、严密，法兰螺栓两侧应加镀锌垫圈；2)应合适增长支、吊架与水平风管的接触面积；3)硬聚氯乙烯风管B直段持续长度不小于20m,应按设计规定设置伸缩节；支管卧J重量不得由干管来承受，必须自行设置支、吊架；4)风管垂直安装，支架间距不应不小于3m。(7)各类风阀应安装在便于操作及检修的部位，安装后0¾手动或电动操作位置应灵活、可靠，阀板关闭应保持严密。防火阀直径或长边尺寸不小于等于63Omm时，宜设独立支、吊架。排烟阀(排烟口)及手控装置(包括预埋套管)日勺位置应符合设计规定。预埋套管不得有死弯及瘪陷。除尘系统吸入管段的调整阀，宜安装在垂直管段上。(8)风帽安装必须牢固，连接风管与屋面或墙面的J交接处不应渗水。(9)排、吸风罩的安装位置应对的，排列整洁，牢固可靠。(10)风口与风管的连接应严密、牢固，与装饰面相紧贴；表面平整、不变形，调整灵活、可靠。条形风口的安装，接缝处应衔接自然，无明显缝隙。同一厅室、房间内的相似风口的安装高度应一致，排列应整洁。明装无吊顶B¾风口，安装位置和标高偏差不应不小于IOmm0风口水平安装，水平度B¾偏差不应不小于3/1000。风口垂直安装，垂直度0偏差不应不小于2/1000。(二)、空调系统1、主控项目(1)在风管穿过需要封闭的防火、防爆的J墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应不不小于1.6mmo风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。(2)风管安装必须符合下列规定：D风管内严禁其他管线穿越；2)输送具有易燃、易爆气体或安装在易燃、易爆环境日勺风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口；3)室外立管0固定拉索严禁拉在避雷针或避雷网上。(3)输送空气温度高于80的风管，应按设计规定采用防护措施。(4)风管部件安装必须符合下列规定：D各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作；2)斜插板风阀aJ安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入。3)止回风阀、自动排气活门的安装方向应对的。(5)手动闭阀安装，阀门上标志的箭头方向必须与受冲击波方向一致。(6)风管系统安装完毕后，应按系统类别进行严密性检查，漏风量应符合设计与风管必须通过工艺性日勺检测或验证，其强度和严密性规定应符合设计或下列规定：D低压系统风管的严密性检查应采用抽检，抽检率为5%,且不得少于1个系统。在加工工艺得到保证的前提下，采用漏光法检测。检测不合格时，应按规定0¾抽检率做漏风量测试。中压系统风管的严密性检查，应在漏光法检测合格后，对系统漏风量测试进行抽检，抽检率为20%,且不得少于1个系统。高压系统风管的严密性检查，为全数进行漏风量测试。系统风管严密性检查的被抽检系统，应全数合格，则视为通过；如有不合格时，则应再加倍抽检，直至全数合格。2)净化空调系统风管的严密性检查，15级的系统按高压系统风管的规定执行；6-9级的系统按风管必须通过工艺性的检测或验证，其强度和严密性规定应符合设计或下列规定：风管0¾强度应能满足在
