起重机生产工艺流程图、产排污情况流程图.docx

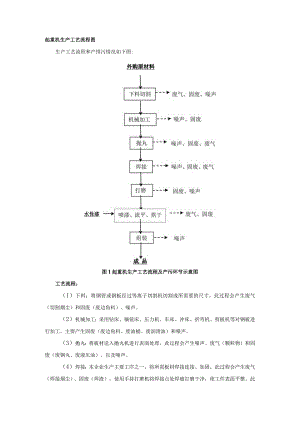

起重机生产工艺流程图生产工艺流程和产排污情况如下图:水性漆图1起重机生产工艺流程及产污环节示意图工艺流程：（I）下料：将钢管或钢板经过等离子切割机切割成所需要的尺寸，此过程会产生废气（切割烟尘）和固废（废边角料）、噪声。（2）机械加工：采用钻床、镶铳床、压力机、车床、冲床、折弯机、剪板机等对钢板进行加工，主要产生固废（废边角料、废油桶、废润滑油）和噪声。（3）抛丸：将板材送入抛丸机进行表面处理，此过程会产生噪声、废气（颗粒物）和固废（废钢丸、废液压油）、以及噪声。（4）焊接：本企业生产主要工序之一，将所需板材焊接连接、加固，此过程会产生废气（焊接烟尘）、固废（焊渣）。使用手持打磨机将焊接点处焊瘤打磨干净，使工件表面平整。此过程会产生固废和噪声。（6）喷漆：将漆料通过软管输送至喷涂设备；首先将加工成型的半成品通过行轨道运至喷漆房，将喷漆房密闭后，开始喷漆工作，喷漆流平后，采用红外灯管加热烘干，全程密闭集气，此过程会产生废气（漆雾、非甲烷总烧）和固废（废漆桶）。废气采用“纸盒过滤+活性炭吸附浓缩脱附+催化燃烧”装置处理，废气处理设施会产生固废（废活性炭、废纸盒、废过滤棉、废催化剂）。（7）组装：将加工好的组件组装，运至产品存放区暂存待售。1.1.2电动葫芦工艺流程图电动葫芦生产工艺流程和产排污情况如下图：外购零配件喷漆、流平、烘干一+噪声、废气、固废组装噪声压装>噪声V成品图2电动葫芦生产工艺流程及产污环节示意图工艺流程简介：外购成型的各组件、配件在原料区分类暂存，将外机壳悬挂送至喷漆房内喷涂流平，通过红外灯管电加热烘干；此过程会产生废气（漆雾、非甲烷总烧）、固废（废漆桶）和噪声。废气采用“纸盒过滤+过滤棉+活性炭吸附浓缩脱附+催化燃烧”装置处理，废气处理设施会产生固废（废活性炭、废纸盒、废过滤棉、废催化剂）。再将其他组件采用人工组装和压力机压装组合成产品，此过程会产生噪声；最后合格品在成品区存放待售。
