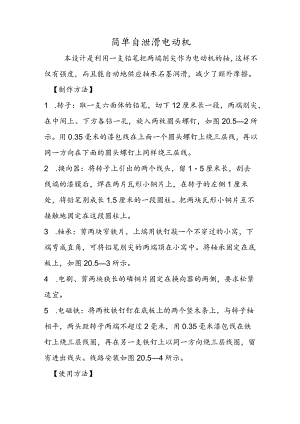

简单自润滑电动机.docx

简单自泄滑电动机本设计是利用一支铅笔把两端削尖作为电动机的轴，这样不仅有强度，而且能自动地供应轴承石墨润滑，减少了额外摩擦。【制作方法】1 .转子：取一支六面体的铅笔，切下12厘米长一段，两端削尖，在中间上、下方各钻一孔，旋入两枚圆头螺钉，如图20.52所示。用0.35毫米的漆包线在上面一个圆头螺钉上绕三层线，再以同一方向在下面的圆头螺钉上同样绕三层线。2 .换向器：将转子上引出的两个线头，留15厘米长，刮去线端的漆膜后，焊在两片瓦形小铜片上，在转子的左侧1厘米处，将铅笔别成长1.5厘米的一段圆柱。把两块瓦形小铜片互不接触地固定在这段圆柱上。3 .轴承：剪两块窄铁片，上端用铁钉敲一个不穿过的小窝，下端弯成直角，可将铅笔削尖的两端顶在小窝中。将轴承固定在底板上，如图20.53所示。4 .电刷、剪两块狭长的磷铜片固定在换向器的两侧，要求松紧适宜。5 .电磁铁：将两枚铁钉钉在底板上的两个竖木条上，与转子轴相平，两头距转子两端不超过2毫米，用0.35毫米漆包线在铁钉上绕三层线圈，再在另一支铁钉上以同一方向绕三层线圈，留有进出线头。线路安装如图20.54所示。【使用方法】接通3伏电源，用手拨动转子帮助起动，电动机转子就迅速旋转。这种电动机的原理与前面一中所述的二极转子式电磁场直流电动机是完全一样的，只是结构更简单，适合学生的小制作。编者提示：本自制教具可辅以“磁场局部的物理实验教学。
