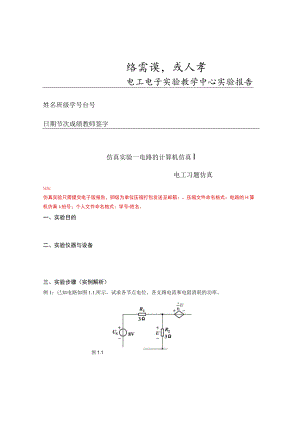

络需谟，或人孝电工电子实验教学中心实验报告姓名班级学号台号日期节次成绩教师签字仿真实验一电路的计算机仿真I电工习题仿真:仿真实验只需提交电子版报告，卵级为单位压缩打包发送至邮箱：。压缩文件命名格式：电路的H算机仿真I-班号；个人文件命名格式：学号姓名。一、实验目的二、实验仪器与设备三、实验步骤（实例解析）例1：已知电路如图1.1.所示，试求各节点电位、各支路电流和电阻消耗的功率。图1.18Vd(R1E1EGAIN= 0.16)S 32R34图1.2解题步骤:1.绘图按钮，点击程序CadenceRe1.ease17.2-2016OrCAD1.iteProductsXCaptureCIS1.ite,进入Capture电路图编辑界面。(2)在SOURCE库中调用直流电压源VDC,在ANA1.OG库中调用电阻R及受控*按钮,源E。(3)放置接地符号：执行P1.aceZGround命令，或点击专用绘图工具中的屏幕上弹出P1.aCeGrOUnd对话框。在SoURCE库中选取“0”符号。(4)连接线路。(5)设置元器件参数值。受控源E1.的设置方法如下：双击E1.,屏幕弹出受控源的属性编辑器，如图1.3所示。在“GAIN”栏键入0.1666。IPSpiceOn1.yReferenceVa1.uega,nI1I国SCHEMATIC1:PAGE1TRUEE1E0.166图1.3绘好的电路图如图1.2所示。2.确定分析类型及设置分析参数(1)执行菜单命令PSpice/NewSimu1.ationProfi1.e,或点击工具按钮应R在NewSimu1.ation对话框中键入项目名称，按ICreate|按钮,进入Simu1.ationSettings对话框，如图1.4所示。2 2)SimUIationSettingS中的各项设置:Ana1.ysistype选择“BiasPoinf,;Option选择“Genera1.Settings”；设置完毕，点击I确定I按钮。3 .进行电路仿真(1)执行菜单命令PSPiCe/Run,或点击工具按钮Q,调用PSPiCeA/D软件对该电路图进行仿真模拟。(2)依次点击工具按钮V、I1.W,则电路图上相应位置依次显示节点电压、支路电流及各元器件上的功率损耗。如图1.5所示。貂Simu1.ationSettings-jj图14R1-0图1.5例2：图1.1.所示电路中，若电压源在OIOV的范围内连续变化，求节点A的电压变化0图1.61 .绘图(I)如前所述，绘制图1.2。(2)设置节点别名：执行P1.aCe/Ne1.A1.ias命令，或点击专用绘图工具中的上按钮，屏幕弹出P1.aCeNetA1.iaS对话框。在A1.iaS文本框键入节点名，移动光标至目标节点处，点击鼠标左键，则该处显示新设置的节点别名。(3)放置探针：执行CaPtUre窗口中的菜单命令PSPiCe/MarkersNohage1.eve1.,或点击工具按钮阕，光标即可携带一节点电压探针符号。在节点A上单击鼠标左键，即可在该处放置探针符号。点击鼠标右键，在弹出的快捷菜单中选择执行EndMode命令，即可结束放置探针符号的命令。完成的电路图如图1.6所示2 .确定分析类型及设置分析参数(1)执行菜单命令PSpice/NewSimu1.ationProfi1.e,或点击工具按钮©在NewSimUIation对话框中键入项目名称，按ICreate按钮,进入SimUIationSettingS对话框，如图1.7所示。黜Simu1.ationSettings-jj图1.7（2）仿真类型及参数设置如下（见图1.7）：Ana1.ysistype下拉菜单选中“DCSweep”；-Options下拉菜单选中“PrimarySweep”：Sweepvariab1.e项选中“Vo1.tagesource”,并在Name栏键入"VI”；Sweeptype项选中“1.inear”,并在Start栏键入"0"、End栏键入"10”及InCrement栏键入力”。以上各项填完之后，按丽按钮,即可完成仿真分析类型及分析参数的设置。另外，如果要修改电路的分析类型或分析参数，可执行菜单命令PSpiceZEditSimu1.ationProfi1.e,或点击工具按钮助，在弹出的对话框中作相应修改。3 .电路的模拟仿真执行C叩IUre窗口中的菜单命令PSpiceZRun,或点击工具按钮口，即可在启动的PSPiCeA/D视窗中自动显示探针符号放置处的电压波形，如图1.8所示。4.OV图1.8四、实验内容I.求图1.12所示电路中受控源两端的电压及吸收功率。图1.12结论：受控源两端电压为,吸收功率为<2.图1.13中，电流源IS由IA连续变化到3A时，求图中所示电流I的变化曲线。3 .电路如图1.14所示，对电压源US在-IOV10V范围内进行连续扫描，求节点a的电压变化曲线。3k6k图1.144 .电路如图1.15所示，ab为有源二端网络的输出端，应用适当的仿真分析方法，求其戴维宁等效电路，并用文字简述求解过程(利用何种方法得到开路电压及等效内阻)。结论：开路电压UOC为,等效内阻R。为C五、思考题(1)接地符号如何选取？(2)受控源的两对接脚有何区别?
