水泥安定性最全知识介绍.docx

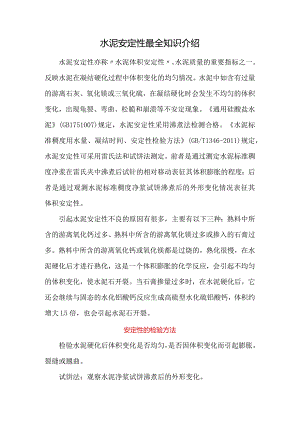

水泥安定性最全知识介绍水泥安定性亦称水泥体积安定性。水泥质量的重要指标之一。反映水泥在凝结硬化过程中体积变化的均匀情况。水泥中如含有过量的游离石灰、氧化镁或三氧化硫，在凝结硬化时会发生不均匀的体积变化，出现龟裂、弯曲、松脆和崩溃等不安定现象。通用硅酸盐水泥(GB1751007)规定，水泥安定性采用沸煮法检测合格。水泥标准稠度用水量、凝结时间、安定性检验方法(GB/T1346-2011)规定，水泥安定性可采用雷氏法和试饼法测定。前者是通过测定水泥标准稠度净浆在雷氏夹中沸煮后试针的相对移动表征其体积膨胀的程度；后者是通过观测水泥标准稠度净浆试饼沸煮后的外形变化情况表征其体积安定性。引起水泥安定性不良的原因有很多，主要有以下三种：熟料中所含的游离氧化钙过多、熟料中所含的游离氧化镁过多或掺入的石膏过多。熟料中所含的游离氧化钙或氧化镁都是过烧的，熟化很慢，在水泥硬化后才进行熟化，这是一个体积膨胀的化学反应，会引起不均匀的体积变化，使水泥石开裂。当石膏掺量过多时，在水泥硬化后，它还会继续与固态的水化铝酸钙反应生成高硫型水化硫铝酸钙，体积约增大L5倍，也会引起水泥石开裂。安定性的检验方法检验水泥硬化后体积变化是否均匀，是否因体积变化而引起膨胀，裂缝或翘曲。试饼法：观察水泥净浆试饼沸煮后的外形变化。雷氏夹法：测定水泥净浆在雷氏夹中沸煮后的膨胀值。两种方法均可用，有争议时以雷氏夹法为准。检验步骤(1)称取水泥试样500g,以标准稠度用水量，按标准稠度测定时拌和净浆的方法制成净浆，从其中取出净浆约150g,分成两等份，使之成球形，放在涂过油的玻璃板上，轻轻振动玻璃板，并用湿布擦过的小刀由边缘向中央抹动。做成直径7080mm,中心厚约IonIln、边缘渐薄、表面光滑的试饼。接着将试饼放人湿汽养护箱内，自成型时起，养护24h±2h0雷氏夹试件的制备是将预先准备好的雷氏夹放在已稍擦油的玻璃板上，并立刻将已制好的标准稠度净浆装满试模，装模时一只手轻轻扶持试模，另一只手用宽约25mm的小刀插捣3次，然后抹平，盖上稍涂油的玻璃板，接着立刻将试模移至湿汽养护箱内养护24h±2ho(2)脱去玻璃板，取下试件。当采用试饼法时，先检其是否完整，在试件无缺陷的情况下将试饼放在沸煮箱的篦板上，然后在30min±5min内加热至沸，并恒沸3h±5mi11o当用雷氏夹法时，先测量试件指针尖端间的距离精确到0.5mm,接着将试件放人篦板上，指针朝上，试件之间互不交叉，然后在30min±5min内加热至沸，并恒沸3h±5mino(3)沸煮结束，即放掉箱中的热水。待冷却至室温，取出试件,目测，若未发现裂缝，用直尺检查也没有弯曲时，为安定性合格,反之为不合格。当两个试件判别结果有矛盾时，该水泥的安定性为不合格。若为雷氏夹法测量试件指针尖端间的距离（C）,精确到O.5mm,当两个试件煮后增加距离（C-A）的平均值不大于5.Omm时，即为安定性合格，否则为不合格。当两个试件的（C-A）值相差超过4mm时，应用同一样品立即重做一次试验，试验结果其差值再超过4mm时，则判定该水泥安定性不合格。
