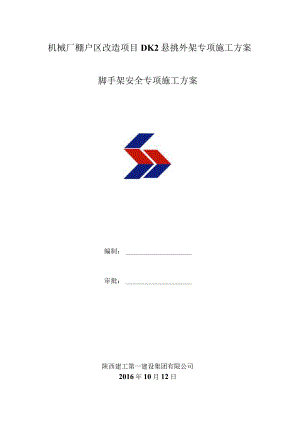

机械厂棚户区改造项目DK2悬挑外架专项施工方案脚手架安全专项施工方案编制：审批：陕西建工第一建设集团有限公司2016年10月12日第一章工程概况2一、工程概况2二、施工平面布置2三、施工要求2四、技术保证条件3第二章编制根据3第三章施工计划4一、施工进度计划4二、材料与设备计划4第四章施工工艺技术7一、技术参数7二、工艺流程7三、施工方法8四、检查验收17第五章施工安全保证措施19一、组织保障19二、技术措施21三、监测监控26四、应急预案28第六章劳动力计划29一、专职安全生产管理人员29二、特种作业人员29第七章计算书及有关图纸30一、计算书30二、节点图53第一章工程概况一、工程概况西安筑路机械厂棚户区改造项目DK-2,位于西安市东郊，华清路南侧，长缨路以北，康复路以东,锦绣商贸城以西。总建筑面积为186743.86m2,地下室两层，地下车库建筑面积为52450m2,地下一层层高5.8米，地下二层层高5.2米。地上商业分为A、B两幢建筑，A幢为五层商业，局部六层，层高，一层：5.1米，二层：5.0米，三至六层：4.4米，建筑总高度为24米；B幢为六层商业，层高均为5.1米。其中B幢商业上方设置一幢20层高层写字楼，层高：3.4米，建筑高度为99.5米(算至建筑檐口)。本次搭设的型钢悬挑外架为B幢商业主楼七层以上标准层外架。1、 工程基本情况工程名称西安筑路机械厂棚户区改造工程DK-2项目工程地点西安市长缨路建筑面积(m2)185378建筑高度(m)98.70总工期(天)300主体结构框架地上层数26地下层数2标准层层高(m)3.4其它要紧层高(m)5.12、 各责任主体名称建设单位西安中交金尧房地产开发有限公司设计单位中建西北建筑设计研究院有限公司施工单位陕西建工第建设集团有限公司监理单位陕西华建工程监理有限责任公司项目经理总监理工程师技术负责人专业监理工程师二、施工平面布置详见本工程施工组织设计。三、施工要求1、 脚手架的设计力求做到结构安全可靠，造价经济合理。2、 确保脚手架在使用周期内安全、稳固、牢靠。3、 选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、 脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、 安全网络安全技术负费人1监督施工全过程的安全生产，纠正违章；2配合有关部门排除施工不安全因素；3 .项目全员安全活动和安全教育；4 .监督劳保用品质量和使用。技术负责人1制定项目安全技术措施和分项工程安全施工方案；2督促安全措施落实；3.解决施工过程中的不安全技术问题。生产调度负责人1在安全前提下，合理安排生产计划；2.组织施工安全技术措施的实施。项目经理一机械管理负责人L保证项目使用的各类机械安全运行；2.监督机械操作持证作业。消防管理负责人L保证防火设备设施齐全有效；2消除火灾隐患；3.负责现场消防管理工作。劳务管理负责人L保证进场施工人员安全技术素质；2 .控制加班加点，保证劳逸结合；3 .提供必须劳保用品，确保安全。其他有关部门L财务部门保证安全措施项目的经费；2一卫生、行政部门保证工人生活基本条件，确保工人身心健康。2、 脚手架的搭设与拆除需严格执行该专项施工方案。第二章编制根据1、建筑施工脚手架有用手册2、建筑结构荷载规范GB50009-20123、混凝土结构设计规范GB50010-20104、钢结构设计规范GB50017-20035、木结构设计规范GB505-20036、建筑施工安全检查标准JGJ59-20117、建筑施工高处作业安全技术规范JGJ8O-918、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20119、建筑施工临时支撑结构技术规范JGJ3OO2O1310、 危险性较大的分部分项工程安全管理办法（建质200987号文）11、 建设工程安全生产管理条例国务院令第393号12、 本工程设计图纸13、 本工程施工组织设计第三章施工计划另详。一、施工进度计划另详。二、材料与设备计划1、脚手架钢管应使用现行国家标准直缝电焊钢管GB/T13793或者低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕与深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定，质量与钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件应使用可锻铸铁或者铸钢制作，其质量与性能应符合现行国家标准钢管脚手架扣件GB15831的要求，使用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告与产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个选择，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板(1)、脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；(2)、竹脚手板宜使用由毛竹或者楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准建筑施工木脚手架安全技术规范JGJ64的有关规定；(3)、冲压钢脚手板的材质应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。新脚手板应有产品质量合格证，尺寸偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，且不得有裂纹、开焊与硬弯。新、旧脚手板均应涂防锈漆，应有防滑措施；(4)、木脚手架材质应符合现行国家标准木结构设计规范GB5()()()5中11a级材质的规定。脚手板厚度不应小于50mm,两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度同意偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手架。5、安全网使用密目式安全立网，应符合下列要求：、网目密度不低于2000目100cm2;(2)、网体各边缘部位的开眼环扣务必牢固可靠，孔径不低于Imm；(3)、网体缝线不得有跳针、露缝，缝边应均匀；(4)、一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)、不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)、阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网务必有产品生产许可证与质量合格证，与由有关建筑安全监督管理部门发放的准用证；(7)、做耐贯穿试验不穿透，1.6x1.8m的单张网重量在3kg以上；(8)、颜色应满足环境效果要求，选用绿色；6、连墙件材料使用钢管或者型钢制作，其材质应符合现行国家标准碳素钢结构GB/T700中Q235级钢或者低合金高强度结构钢GB/T1591中Q345级钢的规定。7、悬挑梁使用型钢制作，其材质应符合现行国家标准碳素结构钢GB/T700或者低合金高强度结构钢GB/T1591中的规定。8、联梁承受立杆荷载，固结点应当连接稳固、可靠，所使用的钢材务必表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。9、用于固定悬挑梁的U型钢筋拉环或者锚固螺栓材质应符合现行国家标准钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1中HPB235级钢筋的规定。要紧材料参数表【型钢悬挑脚手架（扣件式）】名称规格用途单位总需用量备注钢管6m48.3mm×3.6mm纵向水平杆、立杆、剪刀撑根租赁1.5p48.3mm×3.6mm横向水平杆、连墙件根租赁木脚手板3000mm×200mm×50mm脚手板与基础垫板块租赁扣件各杆件的连接个租赁安全网6m×1.5m2OOO0防坠张采购钢丝绳6×199.3mm上拉杆件米采购槽钢3m6.3号下撑杆件根采购I字钢3ml6号悬挑主梁根采购【型钢悬挑脚手架（阳角A）】名称规格用途单位总需用量备注钢丝绳6×199.3mm上拉杆件米600采购工字钢3ml8号悬挑主梁根200采购第四章施工工艺技术一、技术参数【型钢悬挑脚手架(扣件式)】脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在上搭设高度(m)14钢管类型42×2.5立杆纵距(m)1.5立杆横距(m)0.75立杆步距(m)1.7双立杆计算方法不设置双立杆挡脚板2步1设脚手板2步1设横向斜撑6跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区陕西基本风压(kNm2)0.25安全网全封闭悬挑方式联梁悬挑锚固点设置方式压环钢筋主梁合并根数ilz1主梁建筑物外悬挑长度L(mm)1250主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度L(mm)3000梁/楼板混凝土强度等级C30主梁材料规格18号工字钢【型钢悬挑脚手架(阳角A)型钢支撑形式两根钢幺幺拉绳立杆横向间距或者排距(m)0.75内排架距离墙长度(m)0.3阳角型钢长度(m)3点M到Q点的距离Dl(In)3.40点到Q点的距离Dz血)0.5支点P到建筑物角点O的距离Ds(m)2型钢型号工字钢二、工艺流程【型钢悬挑脚手架(扣件式)】预埋件设置T安装悬挑主梁T悬挑主梁上下支撑杆件设置T立杆定位点设置T纵向扫地杆T立杆一横向扫地杆一横向水平杆T纵向水平杆(格栅)T剪刀撑T连墙件一铺脚手板一扎防护栏杆一扎安全网【型钢悬挑脚手架（阳角A）】预埋件设置一安装悬挑主梁一悬挑主梁上下支撑杆件设置一联梁三、施工方法1、悬挑梁定位定距定位，放样悬挑梁位置并做好标记。悬挑梁务必保证有足够的锚固强度与截面抗屈曲能力，悬挑长度应按设计确定。普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆
