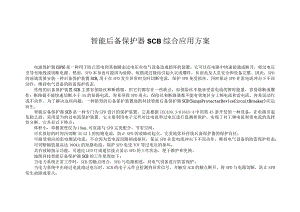

智能后备保护器SCB综合应用方案.docx

智能后备保护器SCB综合应用方案电涌保护器(SPD)是一种用于防止雷电和其他瞬态过电压对电气设备造成损坏的装置，它可以在电路中快速接通或断开，将过电压引导至地线或切断电源。然而，SPD本身也可能因为故障、短路或过载而引起火灾或爆炸，从而危及人员安全和设备完整。因此，SPD的前端需要安装一种后备保护装置SCB,用于在SPD发生异常时及时切断电流，保护SPD免受损坏，同时保证SPD在雷电流冲击下不误动作，维持电气设备的防雷保护状态。传统的后备保护装置SCB主要有保险丝和断路器，但它们都存在一些缺点，如保险丝不能承受雷电流的暂时能量，容易熔断或爆炸；断路器不能快速切断小于3A的短路电流，容易导致SPD着火；保险丝和断路器都不能有效地区分工频电流和雷电流，容易误动作或不动作。为了解决这些问题，一种新型的后备保护装置地凯科技智能后备保护器SCB(SurgeProtecterDeviceCircuitBreaker)应运而生。智能后备保护器SCB是一种专门为SPD设计的保护装置，它是根据IEC430.3-61643-4中的第43条开发的一种设备：在电路引起危险之前，采用适当的过电流保护装置。它主要利用电子元件对过电流和过电压进行监测和保护，实现了对工频电流和雷电流的选择性分断。它具有以下特点：体积小，单极宽度仅为18mm,可直接与SPD完美配合，节省空间；可在很短的时间内切断3A以上的短路电流，防止SPD因故障而起火，完美地弥补传统后备保护器的保护盲区；可耐受相应的雷电测试电流，不会因为雷电流而跳闸或损坏，保证SPD在雷电流冲击下不误动作，维持电气设备的防雷保护状态；可切断幅值最高达100kA的短路电流，保护SPD免受TOV等过电压的损坏；具有故障指示功能，可通过LED灯或遥信接点显示SPD的工作状态，便于维护和更换。地凯科技智能后备保护器SCB的工作原理如下：当电力系统正常工作时，SCB的触点闭合，SPD与电源相连，对电气设备进行防雷保护；当电力系统中出现过电流或过电压时，SCB的电子元件会检测到异常信号，并触发SCB的触点断开，将SPD与电源切断，防止SPD发生故障或着火；当电力系统中出现雷电流时，SCB的电子元件会根据雷电流的特点（幅值大、时间短），判断为正常信号，并不触发SCB的触点断开，保持SPD与电源相连，使SPD能够正常工作，将雷电流引导至地线；当SPD需要更换时，SCB的故障指示功能会显示出来，提示用户进行维护或更换。智能后备保护器SCB的应用范围非常广泛，它可以为SPD提供专业的后备保护，可保护第一、第二和第三级的电源。它适用于已安装SPD防雷设备的场所，例如用于工业和民用建筑、电力、通信、公路运输、石化和其他行业的电力设备。它可以有效地提高电气设备的安全性和可靠性，减少因为SPD故障而造成的火灾和设备损坏的风险，为用户带来更多的便利和保障。总之，智能后备保护器SCB是一种新型的后备保护装置，它可以有效地解决传统后备保护装置的不足，为SPD提供更专业、更安全、更智能的保护，是电涌保护器的理想匹配设备。它是电力系统防雷保护的重要组成部分，是电力系统安全运行的有力保障。
