施工电梯安装安全专项施工方案.docx

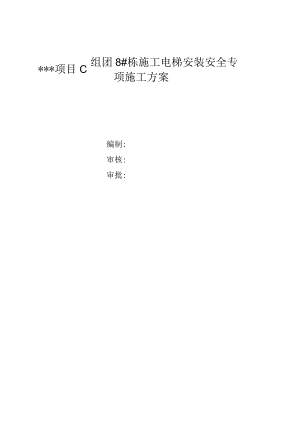

*项目C组团8#栋施工电梯安装安全专项施工方案编制:审核:审批:一、工程概况3二、编制依据3三、设计概况41、所选用施工电梯的简介42、施工电梯安装8四、施工准备及计划131、技术准备132、133、材料、构件Vh划134、器设备计划135、进度计划145EL、SLli>*141、Ll不呈142、一L：J143、特殊情况说明18八、_全保证才日$&.181、安装安全保证措施182、安全使用及监督措施18ts、191、应急组织机构及职责202、危F亚源识别分析.223、）*j.名外、244、女全故应急流程.245安全事故应急事故及处置246、安全事故应急救援电话及定点医院25、-vf'15fJ-26*项目C组团8#栋施工电梯安装安全专项施工方案一、工程概况1 .*项目位于湘潭市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间，由高档购物中心、娱乐中心、高级酒店、高档住宅、尚步行街、写字楼组成。占地面积256亩，总建筑面积88.6万平方米。2 .拟安装施工电梯的基本信息：楼栋号功能用途建筑面积标准层层高层数建筑总高度8#楼住宅30254m22.9m34层98.6m3.8#楼已施工至八层，周边无高压线、材料运输交通通畅。C组团12#塔吊为TC5610,安装于场地北侧。4 .其它需特殊说明的情况：由于8#栋结构存在突出的400mm*500mm立柱，致使施工电梯附着斜拉杆无法安装。为保证施工电梯安全稳定性，现场采用斜杆及万向扣紧方式替代。二、编制依据序号类别名称编号1国家标准吊笼有垂直导向的人货两用施工升降机GB26557-20112施工升降机安全规则GB10055-20073货用施工升降机第1部分：运载装置可进人的升降机GB10054.1-20144行业标准建筑施工安全检查标准JGJ59-995施工现场临时用电安全技术规范JGJ46-20056建筑施工电梯安装、使用、拆卸安全技术规程JGJ215-20109其它*项目施工组织设计10*项目8#栋施工图纸11*项目地勘报告三、设计概况1、所选用施工电梯的简介1.1、SC200/200型施工电梯整体结构组成（1）外笼：外笼由固定标准节的底盘和防护围栏组成。外笼门由机械和电气锁定，除非吊笼落下来，外笼门将不会打开。如外笼门未开，吊笼将不能启动。（2）标准节：每节标准节长1508mm,截面中心距一般为650*650齿条模数为8mm。多节标准节通常用M24螺栓相连接组成导轨架，通过附墙件与建筑物固定，做为吊笼上下运行的导轨。标准节可采用热浸锌处理，以提高标准节的强度和防腐性能。（3）附墙架：沿导轨架高度，一般每隔310.5m安装一个附墙架。有多种型号的附墙件，可根据现场实际情况选定。移动调节长度II型附墙架的安装由于8#栋结构存在突出的40Omm*50Omm立柱，致使施工电梯附着斜拉杆无法安装。为保证施工电梯安全稳定性，现场采用斜杆及万向扣紧方式进行加固,同时连接点两端增设防滑扣件。L=3600万向扣连接示意图L=360011型附墙架连接尺寸（3）吊笼：吊笼为一种钢结构，由安装在吊笼上的滚轮沿导轨架运行。并没有进、出口门（即单、双开吊笼门），可通过调整下门轮的位置，以确保门与两导轨之间的间隙一致。吊笼上设有安全钩（亦可设电气控制）以防止吊笼从导轨架顶部脱落。在安装时，吊笼顶部可做为工作平台，由安全栏杆围住。顶上有一活板门通过配备的专用梯子，方便地攀登到顶上进行安装和维修。（4）传动机构：由电动机、电磁制动器、弹性连轴接、蜗轮蜗杆减速机及传动齿轮等组成，传动机构弹性连接在吊笼上，通过齿轮与齿条咬合，使吊笼运行。传动机构配有变频调速系统，提高了起制动的平衡性。升降速度可以随意调控。（5）限速器：单齿限速器由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超速时，限速器里的离心块克服弹簧拉力带动制动锥鼓旋转，与其相连的螺杆同时旋进，制动锥鼓与外壳接触逐渐增加摩擦力，确保吊笼平缓制动。（6）对重：对重主要用于在不改变变电能消耗下增加升降机的载重量。对重由钢丝绳通过导轨架顶部的天轮系挂于吊笼顶部。升降机的进出通道不允许设在对重下方。连接对重的钢丝绳为两根。（7）吊杆：吊杆安装在吊笼顶上，在安、拆导架时用来起吊标准节或附墙架零部件。手动吊杆上的手摇卷扬机具有制动功能，起吊重物时按顺时针方向摇动摇把，停止摇动并平缓的松开摇把后，卷扬机即可制动。放下重物时，则按相反方向摇动。（8）电缆导向装置：用于使接入吊笼内的电缆线在吊笼运行时，不偏离电缆通道，保持在固定的位置，确保吊笼正常运行。电缆筒结构比较简单，无专门的电缆导向轨道，因而受风力影响较大，通常只用于安装高度不大或风力较小的场合。（9）安全电控系统：安全电控系统由电路里设置的各种安全开关及其它控制器件组成。在升降机运行时发生异常情况，将自动切断升降机电源，使吊笼停止运行，以确保升降机的安全。吊笼的单、双门上及吊笼顶部活板门上均设有安全开关，如任一门开启或未关闭，吊笼均不能运行；钢丝绳锚点处设有断绳保护开关；吊笼上、下限位开关、减速器限位开关和极限开关，当吊笼行至上、下终端站时，可自动停车，若此时因故不停车超过安全距离时，极限开关自作切断总电源，使吊笼制动。此外在限速器尾盖内设有限速保护开关，限速器动作时，通过机电连锁切断电源。(IO)超载保护器：吊笼内配置有超载保护器，当吊笼超载时，警铃报警,吊笼不能启动。(Il)楼层呼叫系统：配置楼层呼叫系统，有设置在各楼层的呼叫按钮，通过无线电发射器，将信息传递到吊笼内的解释器，当楼层有人呼叫时，吊笼内的主机有楼层提示和语音播报。1.2、主要技术参数序号整机及分项技术参数配置及数量说明SC200/200型SC200200型1额定载重量2000kg2额定安装载重量100Okg3升降速度36mmin4最大架设高度450m5标准节650*650*1508mm根据实际高度确定数量6限速器型号SAJ40-1.27自重吊笼重2000kg外笼重1480kg导轨架总重(包括附着臂)n*170kg标准节节重170kg,根据实际高度计算实际节数对重重量0kg载重重量2000kg2、施工电梯安装2.1、 8#施工电梯安装设计(1)8#施工电梯安装平面布置本工程8#施电梯安装于C地块8#楼南侧，拟安装高度112米。采用塔吊配合安装，安装时施工电梯构件堆放于8#楼南侧位置，塔吊位于8#楼北侧位置,具体布置详见下图:<D<A)8#施工电梯安装平面布置图(2)8#施工电梯构件吊装受力分析序号施工电梯构件构件重量塔吊吊装距离该距离下塔吊吊装能力吊车吊装水平距离吊车臂长该距离下吊车吊装能力是否满足要1底盘500kg25m3000kg/满足要求2标准件170kg*625m3000kg/满足要求3电梯笼1800kg25m3000kg/满足要求4对重/(3)8#施工电梯附着设计8#施工电梯采用口型附着，共计12道附着，附着长3.6米，附着点位于轴线25和31之间，A轴外沿位置，具体布置详见下图:阳含550父池O£0.00012oIoll-,*13001300叽g§2rjog阳台51J住Q60L=3600(HM)(28/4(25的(22局,夕-TM名CD一屯位NCD(19用、<4>(16用(13K)(IoE)(7fc)3为43O(4), 3>族）OO。驾史*», W若8#楼施工电梯附墙示意图2.2、 8#施工电梯安装设计按电梯安装工艺程序施工作业。四、施工准备及计划1、技术准备1）编制施工电梯安装安全专项施工方案；2）项目技术负责人对管理人员及工人进行安全技术交底;2、人员准备楼栋号工种人数单位名称8#栋项目经理长沙华塔技术负责人长沙华塔安全员长沙华塔电梯安装工人长沙华塔杂工长沙华塔施工员中建二局安全员中建二局表中人员根据项目具体情况添加。3、材料、构件计划序号名称规格数量备注1安全帽1顶/人2安全带套/高空作业人3牵引绳20m1套4警戒线1套4、器械、设备计划序号名称规格数量备注1汽车吊16T1台2货车5t5辆3撬棍Im2根4活络搬手350mm、450mm各15死搬手1套6二锤12B>14B各15、进度计划时间进度工作内容8#栋施工电梯进度计划201四月2016年10月2017年8月2017年9月2017年10月安装准备工作谈恫使用时间拆除时间
