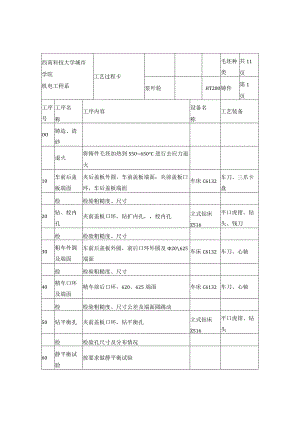

西南科技大学城市学院机电工程系工艺过程卡毛坯种类共11页泵叶轮HT200铸件第1页工序号工序名称工序内容设备名称工艺装备OO铸造、清砂退火将铸件毛坯加热到550650°C进行去应力退火10车前后盖板端面夹后盖板外圆，车前盖板端面；夹前盖板口环，车后盖板端面车床C6132车刀、三爪卡盘检检验粗糙度、尺寸20钻、校内孔夹前盖板口环，钻扩内孔，校内孔立式钻床Z516平口虎钳、钻头、钱刀检检验粗糙度、尺寸30粗车外圆及端面车前后盖板外圆，前后口环外圆及20625端面车床C6132车刀、心轴检检验粗糙度、尺寸40精车口环及端面精车前后口环，620、625端面车床C6132车刀、心轴检检验粗糙度、尺寸公差及端面圆跳动50钻平衡孔夹前盖板口环，钻平衡孔立式钻床Z516平口虎钳、钻头检检验孔尺寸及分布情况60静平衡试验按要求做静平衡试验编制（日期）2012年12月24日标记处数修改主要说明签字日期'I西南科技大学城市学院机电工程系工艺过程卡毛坯种类共11页泵叶轮HT20铸件第2页工序号工序名称工序内容设备名称工艺装备检检验试验结果70拉键槽拉4Js9(±0.015)键槽拉床L515A平口虎钳、拉刀检检验尺寸及对称度80去毛刺去毛刺，修整流道，加工面涂油90成品检验100清洗编制（日期）2012年12月24B标记处数修改主要说明签字日期'西南科技大学城市学院机电工程系机械加工工序卡泵叶轮HT200第3页工序号工步号工步名称工步内容工具名称工艺装备OO0铸造制作模具，芯盒一翻砂造型一熔化一浇注一落砂一去浇冒口清理1清砂落砂后除去铸件表面黏砂2退火将铸件毛坯加热到550650C进行去应力退火编制（日期）2012年12月24日标记处数修改主要说明签字日期'西南科技大学城市学院机械加工工序卡零件名称零件图号材料共11页机电工程系泵叶轮HT20第4页工序号工步号工步名称工步内容工具名称工艺装备100装夹定位夹进口口环外圆，找正后并夹紧三爪卡盘1粗车后盖板端面粗车后盖板端面，控制尺寸距前盖板59mm,表面粗糙度12.545°直头外圆车刀HXB25X16车床C61322装夹定位夹出口口环外圆，找正后并夹紧三爪卡盘3粗车前盖板端面粗车前盖板端面，控制尺寸距后盖板58mm,表面粗糙度12.545°直头外圆车刀HXB25X16车床C61324检验检查前后口环端面粗糙度，及尺寸粗糙度样板千分尺编制（日期）2012年12月24日标记处数修改主要说明签字日期'
