墙体螺杆洞封堵施工方案.docx

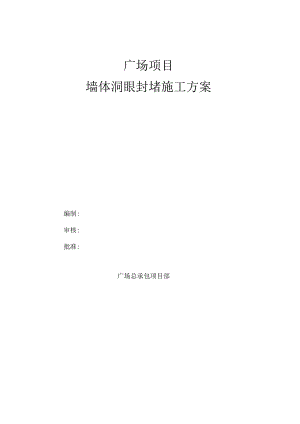

广场项目墙体洞眼封堵施工方案编制:审核:批准:广场总承包项目部1工程概况32施工准备33穿墙螺杆封堵施工方法44外架悬挑型钢穿墙洞眼封堵施工方法75脚手架眼封堵施工方法86安全保证措施101工程概况占地面积256亩，总建筑面积为88.6万平方米，其中地上面积为71.9万平方米，地下16.7万平方米。由购物中心、酒店、住宅、室外商业街、商铺组成。工程性质为住宅及公共建筑。本工程地下室外墙及消防水池墙体用于固定模板的止水螺杆全部采用一次性三段式止水螺杆，止水对拉螺杆采用螺杆加锥形垫块方式使螺杆端头留出凹槽，止水螺杆中部需加焊2厚70*7OmnI止水片；墙体养护结束后需在墙体内外逐个剔除塑料垫块，然后将高强螺杆的接头拧掉，保存可重复利用。本工程其他剪力墙及挡墙等全部采用可回收的穿墙螺杆进行模板的加固和定位，即在墙内放置穿墙螺杆套管。本工程在施工过程中会由于施工需要，不得不在结构墙体上或砌筑墙体上留下一些洞口，比如：搭设悬挑外架的工字钢眼、搭设脚手架的脚手眼等。特制订本方案针对以上的洞口封堵方法进行指导施工。2施工准备2.1 材料要求：所用材料的品种、规格应符合设计和规范的要求。2.2 主要机具：斗车、铁锤、钢鎏子、直尺、铁抹子、铁丝、铁锹、空气压缩机、风炮机等。2.3 劳动力准备：由于本次封堵涉及范围较广，洞口分部较广，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，进行现场的组织、协调管理工作，并保证施工质量、进度，施工现场按区域分工到责任人。劳动力安排40人以上，积极整合现场资源，合理安排工序，保证日工作效率，确保早日完工。2.4 技术准备(1)熟悉施工图纸，确定开洞区域，并做好现场标记；(2)对施工班组做好技术交底，明确施工工艺，施工质量要求；(3)重点做好洞口封堵施工质量控制，确保外墙不漏水。3穿墙螺杆封堵施工方法3.1止水螺杆封堵工艺流程(1)派专人用冲击钻将塑料垫块剔除，将凹槽进行凿毛处理，并清理干净;(2)将三段式止水螺杆的两个接头拧掉，回收重复利用；(3)清理孔内杂物，周边浇水湿润；(4)用膨胀水泥砂浆封堵内外侧螺杆孔凹槽并压实抹光；(5)待膨胀水泥砂浆干燥后(约24小时)，在墙体迎水面一侧，施工螺杆位置涂刷100*10Onlm水泥基防水涂料。(6)封堵完毕，分批待监理单位验收完毕，方可进行抹灰施工。墙厚螺杆洞封堵示意图3.2可回收穿墙螺杆洞封堵工艺流程(1)派专人用冲击钻将螺杆洞中的套管打碎，并清理干净(墙体两侧钻头打入深度225mm)；(2)采用发泡剂进行墙体中部填充；(3)将孔洞内清理干净后，墙体两侧2530mm深度范围内填充膨胀水泥砂浆，表面刮平；(4)如墙体为外墙或多水房间，靠外墙或多少房间一侧孔口及周边涂刷100*100mm水泥基防水涂料。(5)封堵完毕，分批待监理单位验收完毕，方可进行抹灰施工。螺杆洞封堵示意图3.3施工保证措施设置专人责任制，由施工员对外墙螺杆洞的修补对班组进行技术交底,然后对外墙螺杆洞的修补进行检查与评定，确保施工的正确性。4外架悬挑型钢穿墙洞眼封堵施工方法洞口封堵施工工艺外架悬挑型钢穿墙洞眼处封堵具体工艺流程为：悬挑工字钢洞口清理一钢丝刷刷毛一洒水润湿一灌膨胀混凝土一现场淋水试验一抹防水砂浆。1）清理悬挑工字钢洞口粘存杂物，清理完毕后用吹风机吹干净；2）悬挑工字钢洞口清理干净后，用钢丝刷绕周圈刷毛，用吹风机吹净;3）进行喷水润湿，在施工前一小时进行喷水，使悬挑工字钢洞口周围保持湿润，施工时再进行小量喷水，以便施工；4）将外墙一面用模板遮挡严密，用微膨细石混凝土边浇灌边捣密实（封堵混凝土必须使用比原结构混凝土强度至少提高一级的微膨胀混凝±）,细石混凝土外面凹进墙体IOT5mm。待细石混凝土有一定强度后再用惨10%防水剂的1:3水泥砂浆补嵌密实至与墙面平；5）悬挑工字钢穿墙洞眼处封堵完毕后应做好成品保护，防止碰撞造成未凝固前表面损伤，待碎、砂浆有一定强度后应及时养护，防止收缩干裂;6）封堵完工后，应进行现场试验，不得有渗漏水现象。掺防水剂的1:3 水泥砂浆魅如石混凝土墙体外制塔体内倒4-5脚手架眼封堵施工方法工艺流程：脚手架眼清理一钢丝刷刷毛一洒水润湿一灌混凝土-抹防水砂浆。(1)脚手架眼清理：先进行脚手架眼粘存杂物清理，脚手架眼里如有砂浆等杂物应用相应的工具进行清理，清理完毕后用吹风机吹干净。(2)钢丝刷刷毛：待清理干净后，用钢丝刷绕周围刷毛，用吹风机吹干净。(3)洒水润湿：使用喷壶进行喷水润湿，在施工前一小时进行喷水，使脚手架眼周围保持润湿。施工时再进行小量喷水，以便施工。(4)灌混凝土：将外墙一面用模板挡住，C20微膨胀细石碎塌落度控制在608OnIm,边浇灌边捣密实，细石碎外面凹进墙体10-15mm0(5)待细石碎有一定强度后再用掺10%防水剂的1:3水泥砂浆补嵌密实与墙面平。掺防水剂的1:3 水泥砂浆雌细石混凝土6安全保证措施6.1施工现场应严格执行安全生产规定和各有关安全生产文件，健全和贯彻落实工程安全生产责任制，切实做好“安全第一”和“预防为主”的方针，做到安全生产和文明施工。6.2所有参加施工的作业人员必须经安全技术操作培训合格后方可进入现场进行施工。进入施工现场必须自觉遵守现场安全生产六大纪律。各工种、各工序施工前均应由施工人进行书面交底后方可进行施工作业。6.3 施工前必须对操作人员进行安全交底，并作好记录。6.4 施工中对地下不明情况不得盲目处理，当施工进度与安全发生矛盾时，应让位于安全第一，职工应提高安全意识。6.5 发生事故及事故苗子，必须做到“三不放过”即事故原因分析不清不放过、事故责任者和群众没有受到教育培训不放过，没有防范措施不放过，杜绝事故隐患。6.6 专职安全员根据本工程施工特点，结合安全生产制度和有关规定，经常进行现场检查，如发现严重的不安全情况时，有权指令停止施工，并立即报告项目经理，经处理后方可继续施工。6.7 六级风以上或雷电、暴雨天气严禁施工，台风季节配置夜间值班人员，确保工程项目安全。6.8 施工使用的工具应定期检查性能状况，特别是受力工具应完整，以防因滑脱、打滑等意外造成伤人、伤己。
