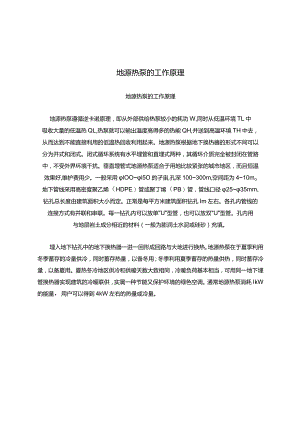

地源热泵的工作原理.docx

地源热泵的工作原理地源热泵的工作原理地源热泵遵循逆卡诺原理，即从外部供给热泵较小的耗功W,同时从低温环境TL中吸收大量的低温热QL,热泵就可以输出温度高得多的热能QH,并送到高温环境TH中去，从而达到不能直接利用的低温热回收利用起来。地源热泵根据地下换热器的形式不同可以分为开式和闭式。闭式循环系统有水平埋管和直埋式两种，其循环介质完全被封闭在管路中，不受外界环境干扰。垂直埋管式地源热泵适合于用地比较紧张的城市地区，而且恒温效果好,维护费用少。一般采用lOOl5O的孑宙,孔深100300m,空间距为410mo地下管线采用高密度聚乙烯（HDPE）管或聚丁烯（PB）管，管线口径2535mm,钻孔总长度由建筑面积大小而定。正常是每平方米建筑面积钻孔Im左右。各孔内管线的连接方式有并联和串联。每一钻孔内可以放单"U"型管，也可以放双"U"型管。孔内用与地层岩土成分相近的材料（一般为膨润土水泥或硅砂）充填。埋入地下钻孔中的地下换热器一进一回形成回路与大地进行换热。地源热泵在于夏季利用冬季蓄存的冷量供冷，同时蓄存热量，以备冬用；冬季利用夏季蓄存的热量供热，同时蓄存冷量，以备夏用。夏热冬冷地区供冷和供暖天数大致相同，冷暖负荷基本相当，可用同一地下埋管换热器实现建筑的冷暖联供，实属一种节能又保护环境的绿色空调。通常地源热泵消耗IkW的能量，用户可以得到4kW左右的热量或冷量。
