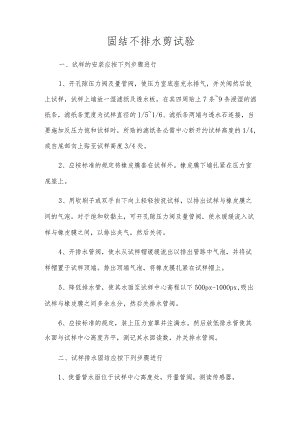

固结不排水剪试验.docx

固结不排水剪试验一、试样的安装应按下列步骤进行1、开孔隙压力阀及量管阀，使压力室底座充水排气，并关阀然后放上试样，试样上端放一湿滤纸及透水板。在其四周贴上7条9条浸湿的滤纸条，滤纸条宽度为试样直径的1/51/6、滤纸条两端与透水石连接，当要施加反压力饱和试样时，所贴的滤纸条必需中心断开约试样高度的1/4,或自底部向上贴至试样高度3/4处。2、应按标准的规定将橡皮膜套在试样外。橡皮膜下端扎紧在压力室底座上。3、用软刷子或双手自下向上轻轻按抚试样，以排出试样与橡皮膜之间的气泡。对于饱和软黏土，可开孔隙压力阀及量管阀，使水缓缓流入试样与橡皮膜之间，以排出夹气，然后关闭。4、开排水管阀，使水从试样帽缓缓流出以排出管路中气泡，并将试样帽置于试样顶端。排出顶端气泡，将橡皮膜扎紧在试样帽上。5、降低排水管，使其水面至试样中心高程以下500px-100Opx,吸出试样与橡皮膜之间多余水分，然后关排水管阀。6、应按标准的规定，装上压力室罩并注满水。然后放低排水管使其水面与试样中心高度齐平，测记其水面读数，并关排水管阀。二、试样排水固结应按下列步骤进行1、使量管水面位于试样中心高度处，开量管阀，测读传感器，记下孔隙压力起始读数，然后关量管阀。2、施加四周压力应符合标准的规定并调整负荷传感器或测力计、轴向位移传感器或位移计的读数。3、打开孔隙压力阀，测记稳定后的孔隙压力读数，减去孔隙压力计起始读数，即为四周压力与试样的初始孔隙压力。4、开排水管阀，按Onlin、0.25mi11xImin、4min、9min时间测记排水读数及孔隙压力计读数。固结度至少应实现95%,固结过程中可随时绘制排水量AV与时间平方根或时间对数曲线及孔隙压力消散度与时间对数曲线。若试样的主固结时间已经掌握，也可不读排水管和孔隙压力的过程读数。5、当要求对试样施加反压力时，则应符合标准的规定。关体变管阀，增大四周压力，使四周压力与反压力之差等于原来选定的四周压力，记录稳定的孔隙压力读数和体变管水面读数作为固结前的起始读数6、开体变管阀，让试样通过体变管排水，并应按标准的规定进行排水固结。7、固结完成后，关排水管阀或体变管阀，记下体变管或排水管和孔隙压力的读数。开动试验机，到轴向力读数开始微动时，表示活塞已与试样接触，记下轴向位移读数，即为固结下沉量依此算出固结后试样高度h。然后将轴向力和轴向位移读数都调至零。8、其余几个试样按同样方法安装试样，并在不同四周压力下排水固结。三、剪切试样应按下列步躲进行1.剪切应变速率宜为0.05%Inin0.10%/min,粉土剪切应变速率宜为O.196minO.5%/min；2、开始剪切试样。测力计、轴向变形、孔隙水压力的测记应符合标准规定；3、试验结束后，关闭电动机，下降升降台，开排气孔，排去压力室内的水，拆除压力室罩，揩干试样四周的余水，脱去试样外的橡皮膜，描述破坏后形状，称试样质量，测定试验后含水率。
