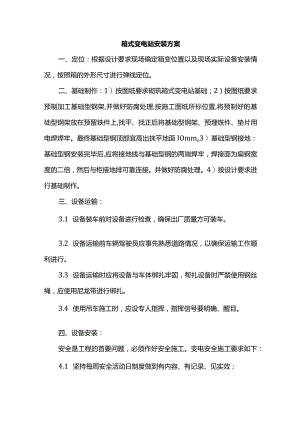

箱式变电站安装方案.docx

箱式变电站安装方案一、定位：根据设计要求现场确定箱变位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。二、基础制作：1）按图纸要求砌筑箱式变电站基础；2）按图纸要求预制加工基础型钢架,并做好防腐处理,按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面IOmmo3）基础型钢接地：基础型钢安装完毕后,应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。4）按设计要求进行基础制作。三、设备运输：3.1 设备装车前对设备进行检查，确保出厂质量方可装车。3.2 设备运输前车辆驾驶员应事先熟悉道路情况，以确保运输工作顺利进行。3.3 设备运输时应将设备与车体绑扎牢固，帮扎设备时严禁使用钢丝绳，应使用尼龙带进行绑扎。3.4 使用吊车施工时，应设专人指挥，指挥信号要明确、醒目。四、设备安装：安全是工程的首要问题，必须作好安全施工。变电安全施工要求如下：4.1 坚持每周安全活动日制度做到有内容、有记录、见实效；4.2 认真执行公司日措施票制度，克服习惯性违章；4.3 重要项目的安装施工必须严格制定执行专项安全、技术措施；4.4 登高作业必须扎安全带、腰绳、穿软底鞋，工作人员必须戴安全帽，穿绝缘鞋。4.5 使用铝合金接梯工作前必须检查克崩及拉绳是否灵活可靠，有无损伤，内梯拉出后应将梯位绑牢，高空作业用梯具必须结实、不应缺层，底部应有防滑措施，施置角度应在6070。C之间。4.6 施工现场应装设专用施工电源箱，并由专人负责，箱体外壳接地；箱内布线合理，电器设备符合要求，用途明确，所用电源线绝缘良好，按上级安监外要求配置施工电源箱；4.7 电动机具外壳应视现场供电情况接地或接零，放置室外的设备应有防雨措施，手持、移动电动工具应配置触电保护器；4.8 使用吊车施工时，应设专人指挥，指挥信号要明确、醒目，吊车应采取接地措施；4.9 使用生活性电器应符合安全要求设专人负责、装专用电闸。4.10 电汽焊工作完毕，应对工作现场进行认真检查，以防遗留火种。4.11 易燃易爆物应单独存放，设备箱皮及杂物应集中存放、远离明火、以防火灾，明火作业要严格执行明火作业票要求。4.12 施工现场要求按防火要求配备干粉灭火器，由现场负责人负责检查。4.13 电气试验班组和施工班组交叉作业时，应相互呼应以防触电；4.14 各试验班组的工作应严格执行本专业安全规程；4.15 对现场雇用的民工必须进行安全教育培训工作，经考核合格后方可进入现场参加工作，对民工应设专人负责安全工作；4.16 特殊工种作业必须持证上岗，并配备齐全劳动保护用品；4.17 现场施工所用的电气设备应做到布置合理，线路架设符合安全要求，电气设备安装按施工现场临时用电安全技术规范办理。4.18 工程开工前，由工程技术负责人向全体工作人员交底，并做记录，使之工作任务明确，安全措施落实；4.19 进行电气设备的安装、拆除时，必须由取得电工合格证的人员完成，且不少于二人，并配备相应的劳保用品。4.20 电气设备闸箱应由专人负责，箱内刀闸应标明用途，停用的设备必须拉闸断电，锁好开关箱。五、电气试验：5.1 工作人员在工作中必须精神集中，工作中应穿好工作服及绝缘鞋，工作负责人应注意工作人员的精神状态。5.2 各种带电工作必须同有关组打招呼防止触电。5.3 登高工作要做好防滑措施，工作中要防止损坏瓷件。5.4 高压试验工作做开关试验时应断开相关的二次回路防止窜电。5.5 做耐压试验时应做好监视工作，并在相关的设备周围设明显的遮栏标志。5.6 各种试验设备必须接地，接地必须良好可靠。5.7 做开关传动时，开关处应设专人监视并有通讯联络。5.8 施工电源设专人负责，每天完工后应断开电源，使用完毕后应及时拆除。5.9 用高压直流实验后必须经过施电电阻施电然后直接短路放电。5.10 电试验过程中，试验人员不得中途离开。5.11 PT二次通电必须将一次、二次保险短开，刀闸拉开，防止PT反送电。5.12 保护及自动化装置的传动必须到位。
