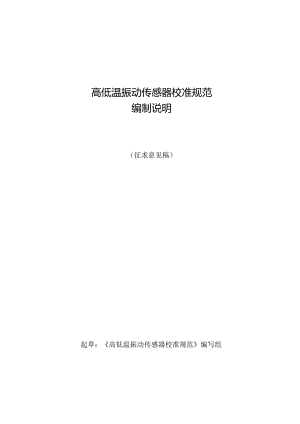

高低温振动传感器校准规范编制说明.docx

高低温振动传感器校准规范编制说明（征求意见稿）起草：高低温振动传感器校准规范编写组1任务来源12制订依据13主要技术说明14有关专利的说明25预期达到的社会效益26废止现行相关规范的建议31任务来源“高低温振动传感器校准规范”制定项目来源于市监计量发202270号“市场监管总局办公厅印发2022年国家计量技术规范项目制定、修订及宣贯计划的通知二2制订依据本规范依据国家计量检定规程管理办法、JJF1001-2011通用计量术语及定义、JJF1071-2010国家计量校准规范编写规则和JjFlO59.1-2012测量不确定度评定与表示的相关规定编制。结合已经发布的国家计量检定规程JJG233-2008压电加速度计检定规程和国际标准ISc)16063-34：2019振动与冲击传感器校准方法第34部分固定温度灵敏度测试编写本规范，以满足高低温振动传感器生产制造企业、使用单位和计量技术机构对高低温振动校准规范的需求。3主要技术说明3.1 关于范围本规范适用于频率范围IOHZ3000Hz、加速度范围Ims2100ms2温度范围-19(TC800。C的高低温振动传感器的校准。3.2 关于引用文件规范中引用的相关标准和规范均为现行最新版本。3.3 关于术语3. 3.1温度响应temperatureresponse高低温振动传感器复灵敏度在给定频率上是稳态温度的函数。备注1：温度响应在振动传感器额定频率范围内的规定频率点测量。备注2：一般情况下，实验室环境温度(23±5eC)定义为参考温度。3.4关于概述高低温振动传感器主要采用压电式、压阻式等不同原理，可用于不同的温度范围的振动测量。用于极端温度环境振动测量的高低温振动传感器通常采用压电原理，结构为中心压缩式，敏感元件一般为银酸锂等具有耐高低温特性的压电材料。高低温振动传感器主要用于高低温条件下的振动测量，例如航空发动机振动测试、运载火箭低温燃料增输送系统管路测试和各类热振动和热模态实验等。3. 5关于计量特性根据高低温振动传感器的特性和用途，温度响应计量特性，并与ISO16063-1、ISOl6063-34等相关国际标准协调统一。3.6 关于校准条件按照对测量不确定度的影响和实验室环境条件，综合给出了校准条件。3.7 关于校准项目和校准方法对温度响应校准项目给出了绝对法、参考传感器置于温度试验箱内的比较法和参考传感器置于温度试验箱外的比较法等三种的校准方法。3.8 关于校准结果表达经校准的仪器出具校准证书。并对相应校准证书的基本内容作了规定。3.9关于附录附录A给出了不确定度评定示例校准原始记录推荐格式，附录B给出了高低温振动传感器校准原始记录参考格式，附录C给出了高低温振动传感器校准证书内页参考格式。4有关专利的说明本规范不涉及知识产权问题。5预期达到的社会效益高低温条件下振动广泛存在于国防及民用工业领域中，在这样环境条件下进行振动测量就需要高低温振动传感器，其使用量非常大，制定校准规范并提出方法对高低温振动传感器进行校准是将填补国内高低温振动校准的空白，该校准规范涉及的原理和设备代表国际先进水平，具有国际先进性。我国及时等同采标，将使振动传感器校准的标准与国际标准更好的接轨，提供用高低温条件下校准加速度计的依据，拓展校准的范围，增加校准参数，使其有“法”可依，能够为大量加速度计的计量校准提供服务，具有可观的经济效益和社会效益。与此同时可以指导国内高低温振动传感器的生产厂家提高产品质量，加快赶超国际先进传感器制造企业的步伐，该校准规范还可以为国内各校准实验室提供建立校准装置的指导，校准结果达到国际互认。为了提升我国高低温振动传感器制造和校准的水平，应积极采用国际标准的技术，提高我国振动参数高低温环境下的测量准确度，使我国高低温振动传感器温度特性的校准方法完全与国际标准接轨,这将对我国振动传感器的研制、生产、校准和测量方面发挥重要的技术支撑作用。6废止现行相关规范的建议本校准规范是首次制定。
