配套管网工程施工图设计.docx

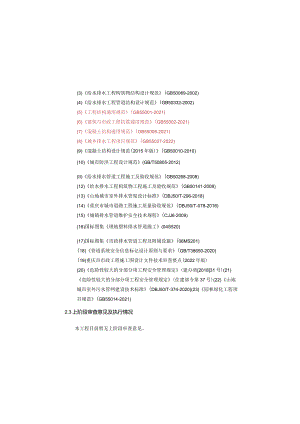

(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)工程结构通用规范(GB55001-2021)(6)建筑与市政工程抗震通用规范(GB55002-2021)(7)混凝土结构通用规范(GB55008-2021)(8)城乡排水工程项目规范(GB55027-2022)(9)混凝土结构设计规范(2015年版)(GB50010-2010)(10)城市防洪工程设计规范(GB/T50805-2012)(II)给水排水管道工程施工及验收规范(GB50268-2008)(12)给水排水工程构筑物工程施工及验收规范(GB50141-2008)(13)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(14)重庆市城市道路工程施工质量验收规范(DBJ50/T-078-2016)(15)城镇排水管道维护安全技术规程(CJJ6-2009)(16)国标图集埋地塑料排水管道施工(04S520)(17)国标图集市政排水管道工程及附属设施(06MS201)(18)管道系统安全信息标记设计原则与要求(GB/T38650-2020)(19)重庆市市政工程施工图设计文件技术审查要点(2022年版)(20)危险性较大的分部分项工程安全管理规定(建办质201831号)(21)危险性较大的分部分项工程安全管理规定(住建部令第37号)(22)山地城市室外污水管网建设技术标准(DBJ50/T-374-2020)(23)园林绿化工程项目规范(GB55014-2021)2.3上阶段审查意见及执行情况本工程目前暂无上阶段审查意见。2.4规范强制性条纹执行情况本项目严格按照国家及行业现行、有效规范进行设计，无违反规范强制性施工图设计说明1.工程概况(1)项目名称：配套管网工程(2)建设地点：(3)工程性质：新建。(4)项目工期：12个月(5)建设年限：(6)建设单位：重(7)设计单位：(8)工程建设内容:在规划范围内布设污水管网等排水相关设施，针对农村散户新建二、三级管网。该项目位于;其中太安镇罐坝村新建DN300聚乙烯共混聚氯乙烯高性能双壁波纹管污水管网7880m,Del60Pvc-u入户管6000米，排水检查井272座，沉砂井34座，跌水井27座及道路拆除恢复、管线保护等附属设施；潼南区崇龛场镇崇龛农产品初加工园园区新建DN400聚乙烯共混聚氯乙烯高性能双型波纹管污水管网213m排水检查井1座，沉砂井1座及道路拆除恢复、管线保护等附属设施。2.设计依据2.1 设计资料(1)与建设方签订的设计合同(2)建设方提供的淹南区太安镇罐坝村污水处理设施及配套管网工程竣工图(3)太安镇罐坝村1：500地形图(4)建设方提供的其他相关资料2.2 规范及标准(1)室外排水设计标准(GB50014-2021)(2)城镇给排水设计规范(GB50788-2012)小区，该4处片区均具有较为完善、独立的雨污水排放系统，污水均单独收集后接入现状主管网，流入污水处理厂。通过现状调研罐坝村污水主管网覆盖全村，靠近主管网沿线的居民区域二三级污水管网已建设完好，村内其他区域排水管网缺失，居民生活污水经旱厕直接下渗或直排水体。现状崇龛农产品初加工园园区内管道已新建完成，但园区内污水没有接入市政污水管道，本次工程新建污水管道接入市政管道。3.3.2现状存在的主要问题现状区域内非集中居住区排水管网缺失，排水系统不完善，散户多使用旱厕，污水基本下渗或散排。急需新建二三级污水管网接入主管网。3.4总体设计3.4.1 工程规模1 .设计年限污水管网规划建设年限应与城乡发展相协调，根据潼南区国土空间分区规划(2020-2035)，本次设计范围为太安镇规划打造的现代农业示范区核心区域，远期规划兴建科技生态菜园果园、养殖园以及集休闲、体验、接待、会议于一体的现代化旅游度假服务区，规划年限为2035年。考虑远期常住人口与旅游人口的增长，因此本次项目建设年限近期为2025年，远期为2035年。2 .设计人口根据业主提供资料,本次罐坝片区工程服务范围内2023年常住人口约1400人，目前人口逐年略有降低，几近稳定。考虑到未来旅游产业对人口增长的影响，同时根据潼南区国土空间分区规划(2020-2035)，近远期人口增长率按1.3%计算，即2025年人口约1513人，远期2035年设计范围内人口约1721人。目前罐坝村旅游产业尚处于发展建设中，预测至2025年，罐坝村日旅游峰值人口2000人,远期2035年日旅游峰值人口3500人。但本次工程所设计条文情形。3.设计内容3.1 设计原则(1)执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；(2)以城市总体规划和片区控制性详细规划及现状管线为指导，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境。(3)排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要。(4)排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。(5)排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。(6)排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。3.2 相关规划规划区污水统一收集排入污水处理厂集中处理达标排放。3.3 排水现状分析及存在问题3.3.1 现状排水系统分析现状罐坝村内建有罐坝村污水处理厂，设计处理能力为近期300d,远期600d,采用A2O+化学除磷工艺。污水处理厂内各设备运行良好。罐坝村现状存在4处集中聚居区：罐坝小寨、服务中心、石子小区、官清Q=VA(LZs)5）水力计算按曼宁公式:V=-×R2f3×iu2n（ms）式中：V流速（ms）；R水力半径（m）i水力坡度n粗糙系数。3.4.2 污水量预测污水量按用水量的85%计算，污水收集率为98%,考虑地下水渗入量（管道地下水渗入量,根据我国其它城市污水管网工程选用数据,取污水量的10%）。污水管网按远期（2035年）城市污水排放量进行设计。根据村镇供水工程设计规范SL310-2019,考虑到潼南区现状供水现状及未来发展，近远期最高日居民生活用水定额为120升/人日。对于村旅游流动人口，其最高日生活用水定额取80升/人日。人均综合污水量按下式计算：人均综合污水量=人均综合平均日用水量X，式中J排放系数，污水量/用水量3.4.3 污水管道布置本次设计在执行排水规划要求的前提下，维持现状污水系统框架，污水最终排入现状污水处理厂。设计主要对污水管道就近接入污水系统。由于大部分路段人行道宽度限制，本次设计中市政管线主要布置在市政道路下。对于有条件人行道区域布管的路段，则布置在人行道或绿化带中。平面布置详见排水平面图。污水管网纵断设计详见污水管网纵断面图。污水管网均为二三级污水管网，每条管网覆盖人口大部分在200人以下。根据调查与业主提供资料，崇龛农产品初加工园园区内每天生活污水量为150m污水主要为片区内生活污水及工业污水。本次工程从园区内化粪池接出，新建D400管道最终接入市政已有污水检查井。3.基本设计1)最大设计流速：金属管道Vmax=IOnVs非金属管道：雨水管道VmaX=8.0ms,污水管道VmaX=6.0ms.2)最小流速：污水管道在设计充满度下为Vmin=O.6ms°3)污水管道设计流量计算公式：Qd=KSXKEQ、(LZs)式中：Qd：设计污水流量(Ls)最高日最高时污水秒流量。Q、：最高日污水流量(L(capd)：Qv=(最高日居民生活水量+公共建筑用水量)X排污系数X污水收集率X人口/(24x3600)(LZS)；公共建筑用水量=最高日居民生活水量X(0.1-0.25).K、：雨水及地下水渗入量系数。Kz:时变化系数。表3.4-1设计参数取值表镇/村最高日居民生活水量公共建筑用水量比例排污系数污水收集率地下水入渗率时变化系数镇90-130LCap.d10-25%85%98%1.12.5村90-130LCap.d10-15%85%98%1.13.0用水定额参考村镇供水工程技术规范SL310-20194)污水管道水力计算公式(非满流)管道基础应置于密实的未扰动的原状土上，地基承载力0.12MPa.3.接口塑料管道接口根据产品技术要求采用承插式弹性密封圈连接方式。塑料排水管道与检查井采用柔性连接，做法详见塑料管道基础及开挖断面图（管道与检查井连接图）。3.5.2检查井及其它构筑物1 .总体要求根据重庆市房屋建筑和市政基础设施工程质量常见问题防治要点（2019年版）5.3章节要求：（1）砌筑鲁井的石材、预制混凝土砌块强度等级不得小于30Mpa,路面与井盖高差不得大于4mm,严禁采用砖砌筑窖井。（2）窖井周围回填材料严格选用；凡腐殖土、淤泥、建筑垃圾、生活垃圾、草木不能作为回填用料。（3）应采取技术措施对检查井及构筑物的周边进行处理；应采用强度高、防盗的井盖；井盖面应与道路表面平顺。2 .检查并1）管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。2）雨、污水检查并根据实际情况选用混凝土、钢筋混凝土检查井。采用预装配式钢筋混凝土检查井时，按国家标准图集06MS201-5选型，应在拼装接口设置柔性止水措施。爬梯均采用球墨铸铁成品爬梯。3）井盖、座荷载等级与道路设计荷载等级一致，检查井盖必须采用“六防”（防盗、防滑、防噪音、防弹跳、防位移、防坠落）球墨铸铁井盖，车行道选用D400类型，人行道选用B125类型，并符合检查井盖GB/T23858的规定。检查井盖采用700,井盖面应分别有“雨“、“污“标志，施工时不得错盖。3.5管材及附属构筑物3.5.1管材、基础及接口1.管材本次设计污水管管径d300o管道材质采用聚乙烯共混聚氯乙烯高性能双壁波纹管，塑料排水管的设计使用年限不低于50年。本工程塑料管道，埋深6.0m,环刚度SN8KN11T:6.0m埋深Vl().()m,环刚度SN10KN/叫10.01埋深<12.001,环刚度SN12.5KN11f;12.0m深V16.0m,环刚度SN16KNm管材执行标准：聚乙烯共混聚氯乙烯高性能双壁波纹管材应符合现行国家标准排水用聚乙烯-共混聚氯乙烯双壁波纹管道安装图集(2021S152-TJ)的规定。管材施工及验收标准：聚乙烯共混聚氯乙烯高性能双壁波纹管材及施工需满足埋地排水用聚乙烯共混聚氯乙烯高性能双壁波纹管道工程技术规程标准CECS635-2019(2023)及给水排水管道工程施工及验收规范GB50268-2(X)8等规范要求。管材采购时采用信誉好、相应检测资料完善的产品，保证所用管材质量优良。2.基础塑料管道基础当0.7mWH(管道覆土)<3.5m时采用120°砂垫层基础，H(管道覆土)>3.5m时采用180。砂垫层基础，管道基础回填密实度必须达到相应设计要求，
