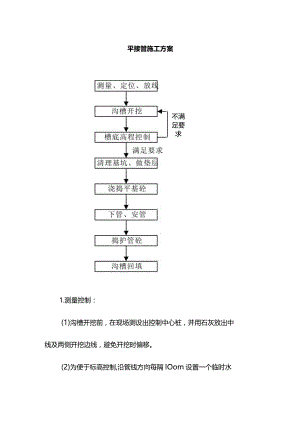

平接管施工方案.docx

平接管施工方案不满 足要 求1.测量控制：(1)沟槽开挖前，在现场测设出控制中心桩，并用石灰放出中线及两侧开挖边线，避免开挖时偏移。(2)为便于标高控制,沿管线方向每隔IOom设置一个临时水准点，临时水准点闭合差应符合规定标准。2、沟槽开挖：(1)根据现场调查探明老管线位置，绘制成管线图，在与老管线交叉段，沟槽采用人工开挖，其余部分均采用机械开挖。(2)在土质较差地段，地下水位较高且现场没有适宜宽度的工作空间时采用沟槽支撑，确保槽壁稳定。(3)沟槽开挖时,将管道施工段沿线进行清除表土，稍作平整，以利施工机械行走。施工放样后进行沟槽开挖,开挖采用挖掘机作业,并辅以人工修整，开挖过程中应及时控制挖掘轴线，基底标高，宽度及基槽两侧放坡比例，防止偏离和超挖，基底开挖应预留1520cm厚度，采用人工清除、整平，以保持天然地基的的强度，若发生超挖，以砾石或其他骨料回填夯实。(4)当沟槽开挖至地下水位时，在基槽测面先挖出一条排水沟集中排水，并设置集水坑由潜水泵排至附近排水点，排水沟断面应不小于30X30Cm且始终低于槽底3040cm集水坑应有ImXlm,下为砂砾石，上铺粗砂，井底比槽底深l2m,为防止井壁坍方，可用木板或砌砖加固。3、平基、安管管道安装采用后三合一法，即先浇筑平基，待平基碎达到一定强度后再将安管、接口、浇筑管座硅三道工序连续进行。安管时采用边线法控制安管中心位置,用高程桩法控制管内底高程。(1)在给定中线桩一侧，距中心钉为管径的1/2,再加上一个常数(T殳为IOmm)钉铁钉，再挂边线，高度恰为管半径，以控制安管的中心位置。(2)平基硅达到设计强度的50%,且复测高程符合要求后方可下管。槽下运管时，在平基上铺草袋和顺板，将管吊运到平基后，再逐节横向均匀摆在平基上,采用人工横推法。操作时槽顶设专人指挥,确保人身安全，防止管之间互相碰撞。(3)安管采用吊车吊，人工配合的方法施工。安管时，先将管子淋湿，并在靠近管口部位的平基上，铺一层抹带砂浆以使接口处密实，然后将管子就位后轻操至比设计高出l-2mm,同时校正中心位置。(4)对管壁偏薄的管节，可用卵石或碎石在管下两侧卡牢的同时，将管体垫高至适宜高程以消除不同管壁厚的管内底错口。(5)管道的对口间隙，大于等于700mm的管道按IOmm控制，用人工捻内缝，小于700mm的管道,不留间隙内缝用麻袋球在管内往返拉动抹水泥砂浆抹严内缝。(6)管道抹带前，先将管口洗刷干净，刷水泥浆一道。灌筑碎座时，插入钢丝网，管带两侧安装弧形边模后再抹水泥砂浆。(7)管座部分的内缝在抹带之前将管绛支上内托，从外部将砂浆填实，然后拆去内托，勾抹平整。
