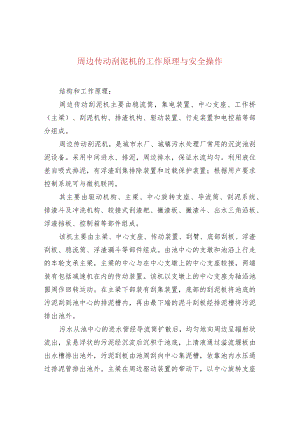

周边传动刮泥机的工作原理与安全操作.docx

周边传动刮泥机的工作原理与安全操作结构和工作原理：周边传动刮泥机主要由稳流筒，集电装置、中心支座、工作桥（主梁）、刮泥机构、排渣机构、驱动装置、行走装置和电控箱等部分组成。周边传动刮泥机，是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置；根据用户要求控制系统可与微机联网。其主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、较接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。该机主要由主梁、中心支座、传动装置、刮臂、底部刮板、浮渣刮板、稳流筒、浮渣漏斗等部件组成。由池中心的支墩和池沿上行走的车轮支承主梁，主梁的中心与在中心支墩上的中心支座较接，两端装有包括减速机在内的传动装置。该机以支墩上的中心支座为轴沿池圆周作回转运动。在主梁下部装有刮集装置，底部的刮泥板将池底的污泥刮到池中心的排泥槽内，再由最下端的泥斗刮板经排泥槽将污泥排出池外。污水从池中心的进水管经导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，上清液通过溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下，以中心旋转支座为轴心沿池顶以2.Om/min线速度行驶，主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板，沿中心稳流筒延伸至较链式刮渣耙，当主梁旋转时，浮渣刮板将液面的浮渣由池中心撇向池周，收集在较链式刮渣耙区内，收集的浮渣随主机在池周运动至撇渣斗，通过刮渣耙的较链活动刮至撇渣斗内，排至池外。中心支座由固定支撑座、回转轴承和机架组成，可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置，由集电环和电刷架组成。浮潭刮板、浮渣耙板、浮渣漏斗组成排渣机构，能有效地清除水面浮渣。工作桥是连接中心支座和行走端梁的大型部件，其上有走道板和栏杆，钢梁的下面连接刮泥结构，排渣机构等，在行走装置的带动下来完成刮泥，排渣工作。原水从池底经中心支墩上部流出，并经稳流筒配水后，呈现辐身流向池子周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底。工作桥以中心支座为圆心，带动刮泥、排渣机构，在驱动装置驱动下将污泥刮集至沉淀池中心集泥槽，依靠水压或泵排出池外，上部浮渣由刮渣同步刮至排渣斗排出。驱动装置推动工作桥沿池平面旋转，工作桥带动刮臂旋转，固定于刮臂上的刮板将泥由池边逐渐刮至池中心的集泥斗中，刮泥板曲线为对数螺旋线形，受力均匀，刮泥彻底，当池底遇有障碍物时，能自动让耙，保护机器不受伤害。驱动装置可有扭矩保护装置，工作更加安全。主要特点：1、传动装置进行了优化设计，效率更高，外形更趋美观，可按照用户要求配进口减速机或轴装式减速机，更美观耐用。2、该设备处理量大，刮集污泥效果好。3、该设备结构紧凑，占地面积少，操作维护方便。4、该设备运行平稳，刮泥、刮浮渣能同时进行，能耗省。周边传动刮泥机主要性能：(1)池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动，结构紧凑，机械效率高；(2)平行错位线刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥彻底干净，不会有浮泥现象发生。(3)池底坡比1：刮泥时污泥阻力可忽略不计；特殊的较支结构，过载能力强。(4)主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。(5)操作简单，可实现远程控制。周边传动刮泥机用途：周边传动刮泥机是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥，周边排周边传动刮泥机水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置；根据用户要求控制系统可与微机联网。周边传动刮泥机主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、较接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。主要用于辐流式初沉，二沉池的排泥，也可用于浓缩池的排泥，是一种新型的刮泥机。周边传动刮泥机技术参数及规格：刮泥机重量轻、刚性好，主要由工作桥、驱动装置、刮泥装置、浮渣刮除装置、中心支承及集电装置、电控等部分组成的。对于刮泥机的操作使用，如下：1、刮泥机要经常检查吸泥机，吸泥管道通畅程度，输气管气量大小，并调节至最佳状态。2、要经常检查排渣斗的排渣情况，如排渣情况不好，要请有关人员调整排渣板的距离。3、启动刮泥机前必须检查电源是否接通，各传动部分是否已经加油。4、刮泥机使用结束后，必须认真填写运转记录，如有特殊情况除详细记录外，还有及时向相关负责人员汇报。5、根据刮泥机按钮指示启动和停止刮泥。6、刮泥机要经常检查运转部位的温升情况，如果过高，应立即停机并向对负责人反映相关情况，处理后方可进行。7、经常检查各部位的紧固情况，如有松动立即紧固。
