焊后自动测量自动矫形方案说明.docx

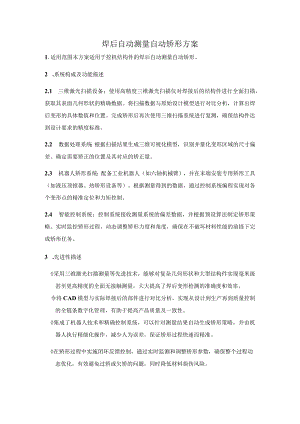

焊后自动测量自动矫形方案1.适用范围本方案适用于挖机结构件的焊后自动测量自动矫形。2 .系统构成及功能描述2.1 三维激光扫描设备：使用高精度三维激光扫描仪对焊接后的结构件进行全面扫描，获取其表面几何形状的精确数据。将扫描数据与原始设计模型进行对比分析，计算出焊后变形的具体数值和位置。完成矫形后再次使用三维扫描系统进行复测，确保结构件达到设计要求的精度标准。2.2 数据处理系统：根据扫描结果生成三维可视化模型，识别并量化变形区域的尺寸偏差。确定需要矫正的位置及其对应的矫正量。2.3 机器人矫形系统：配备工业机器人（如六轴机械臂），并在末端安装专用矫形工具（如液压顶推器、热矫形设备等）。根据测量得到的数据，通过控制系统编程实现对各个变形点的精准定位和力矩控制。2.4 智能控制系统：控制系统接收测量系统的偏差数据，并根据预设算法制定矫形策略。实时监控矫形过程，动态调整矫形力度和角度，确保在不破坏材料性能的前提下完成矫形任务。3 .先进性描述采用三维激光扫描测量等先进技术，能够对复杂几何形状和大型结构件实现毫米级甚至更高精度的全面无接触测量，大大提高了焊后变形检测的准确度和效率。令将CAD模型与实际焊接后的部件进行对比分析，实现从设计到生产再到质量控制的全链条数字化管理，有助于提高产品质量及一致性。集成了机器人技术和精确控制系统，可以针对测量结果自动生成矫形策略，并由机器人执行精细化操作，减少人为误差，保证矫形过程快速而精准。在矫形过程中实施闭环反馈控制，通过实时监测和调整矫形参数，确保整个过程动态优化，有效避免过矫或欠矫的问题，同时降低材料损伤风险。令自动化流程显著提升了工作效率，缩短了产品制造周期，减少了人力成本和时间消耗。令可以结合大数据和机器学习算法，通过对历史数据的分析，预测焊接变形趋势，从而优化焊接工艺和提前规划矫形步骤，提升整体工艺水平。4 .应用案例图1焊后自动测量自动矫形5 .投入产出分析5.1 设备投资高精度激光扫描仪或3D摄影测量设备：用于获取焊后工件的三维数据，精确测量焊缝尺寸及形状；自动化矫形机械装置：如液压矫正机、伺服电机驱动的矫正平台等，根据测量结果进行实时调整和矫形；数据处理与控制系统：包括软件编程、自动化控制器以及配套硬件设施。5. 2少人化通过引入自动化测量和矫形系统，能够替代人工检测和手动矫正工作,大幅度减少对熟练工人的依赖，降低人力成本。令将员工从繁重且重复的工作中解放出来，重新配置到更具价值的技术支持、数据分析和品质监控岗位。5.3提升质量令自动测量具有高精度和一致性，能及时发现并量化焊接缺陷，有效防止不合格产品进入下一工序。令自动矫形过程基于精确的数据反馈，可以准确控制矫正力度和角度，显著提高产品的几何精度和力学性能。5. 4降低成本÷减少由于人工误差导致的产品返修和报废率，节约原材料和加工成本。提高生产线效率和连续性，减少停机时间和生产周期，从而降低了单位产品的制造成本。令通过长期稳定的高质量产出，有助于提升企业品牌形象和客户满意度，间接带来更多的订单和收益。5.5提高效率令自动测量系统的快速响应能力和无间断作业特性极大地提高了检测速度和效率。令实时矫正功能减少了传统工艺中多次检测与矫正循环的时间消耗，使得整体生产流程更为紧凑高效。令便于实现智能化生产管理和预防性维护，进一步提升了生产线的整体效能。综上所述，虽然引入焊后自动测量自动矫形系统的初期投资较高，但从长远角度看，其在减员增效、提高产品质量、降低成本和提升生产效率等方面带来的经济效益是显著的。
