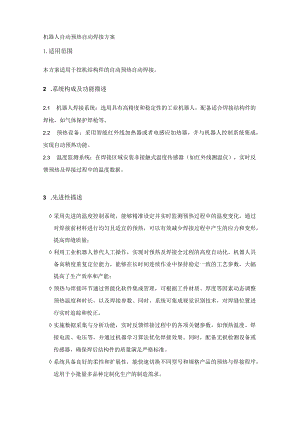

机器人自动预热自动焊接方案1.适用范围本方案适用于挖机结构件的自动预热自动焊接。2 .系统构成及功能描述2.1 机器人焊接系统：选用具有高精度和稳定性的工业机器人，配备适合焊接结构件的焊枪，如气体保护焊枪等。2.2 预热设备：采用智能红外线加热器或者电感应加热器，并与机器人控制系统集成，实现自动预热功能。2.3 温度监测系统：在焊接区域安装非接触式温度传感器（如红外线测温仪），实时反馈预热及焊接过程中的温度数据。3 .先进性描述 采用先进的温度控制系统，能够精准设定并实时监测预热过程中的温度变化。通过对焊接前材料进行均匀且适宜的预热，可以有效减少焊接过程中产生的应力和变形，提高焊缝质量； 利用工业机器人替代人工操作，实现对预热及焊接全过程的高度自动化。机器人具备高精度重复定位能力，能够在长时间连续作业中保持稳定一致的工艺参数，大幅提高了生产效率和产能； 预热与焊接环节通过智能化软件集成管理，可根据工件材质、厚度等因素动态调整预热温度和时长，以及焊接参数。同时，系统可集成视觉识别技术，对焊缝位置进行实时追踪和校正。 实施数据采集与分析功能，实时反馈焊接过程中的各项关键参数，如预热温度、焊接电流、电压等，并通过机器学习算法优化焊接效果。同时，配备无损检测设备或传感器，确保焊后结构件的质量满足严格标准。 系统具备良好的柔性和扩展性，能快速切换不同型号和规格产品的预热与焊接程序，适用于小批量多品种定制化生产的制造需求。4,应用案例图1起重机臂架自动预热自动焊接5.投入产出分析5.1 设备投资 机器人本体：用于精确移动和执行焊接动作； 焊接电源与焊枪：实现不同材质和厚度工件的高质量焊接； 预热设备：如红外线或感应加热器，确保焊接前对材料进行均匀预热以减少焊接应力和裂纹风险； 视觉系统和传感器：用于实时监测焊接质量及过程控制； 安全围栏、防护设备以及排烟除尘设施。5.2少人化自动化焊接系统可替代多个人工焊接岗位，减轻了劳动强度，并减少了直接人工成本。5.3提升质量机器人焊接精度高，一致性好，能够严格遵循焊接工艺要求，有效避免人为因素导致的质量波动。自动预热功能可以保证焊接前材料达到理想的温度状态,降低冷裂纹产生的可能性，从而提高焊接接头的整体性能和使用寿命。5.4降低成本令减少人力需求后，长期运行的人力成本显著下降。令焊接废品率降低，原材料浪费减少，同时由于减少返修和重做，间接降低了制造成本。÷提升焊接效率有助于缩短产品生产周期，减少库存和资金占用成本。5. 5提高效率令机器人连续作业不受疲劳影响，可实现长时间高效稳定生产，大幅度提升产能。自动化的预热和焊接过程无需人工干预，显著加快了生产节拍，尤其在批量生产中优势明显。令减少了传统焊接中因人员熟练度差异造成的生产效率不稳定问题。综上所述，虽然初期采购和整合机器人自动预热自动焊接系统的成本较高，但其带来的持续性效益一一包括劳动力成本节约、产品质量提升、运营成本降低和生产效率大幅增长，使得这一投资在中长期具有较高的经济效益和社会价值。
