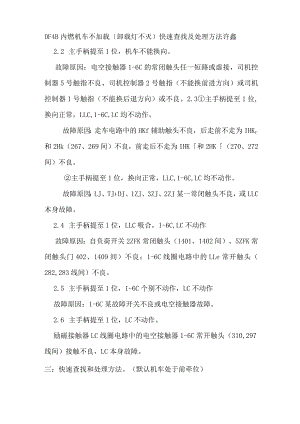

DF4B内燃机车不加载卸载灯不灭）快速查找及处理方法许鑫2.2 主手柄提至1位，机车不能换向。故障原因：电空接触器1-6C的常闭触头任一短路或虚接，司机控制器5号触指不良、司机控制器2号触指（不能换前进方向）或司机控制器1号触指（不能换后退方向）或不良。2.3主手柄提至1位,换向正常，LLC,1-6C,LC均不动作。故障原因：走车电路中的HKf辅助触头不良，后走前不走为IHKf和2Hk（267、269间）不良，前走后不走为IHK和2HK（270、272间）不良。主手柄提至1位，换向正常，LLC,1-6C,LC均不动作。故障原因：LJ、TJDJ、1ZJ、3ZJ、2ZJ某一常闭触头不良，或LLC本身故障。2.4 主手柄提至1位，LLC吸合，1-6C,LC不动作故障原因：自负荷开关2ZFK常闭触头（1401、1402间）、5ZFK常闭触头门402、1409间）不良；1-6C线圈电路中的LLe常开触头（282,283线间）不良。2.5 主手柄提至1位，1-6C个别不动作，LC不动作故障原因：1-6C某故障开关不良或电空接触器故障。2.6 主手柄提至1位，LC不动作。励磁接触器LC线圈电路中的电空接触器1-6C常开触头（310,297线间）接触不良，LC本身故障。三：快速查找和处理方法。（默认机车处于前牵位）因为机车前进时,走车电路的通电顺序为：1HKgI、2H21HK门、21KLLLC-1-6CiLC,所以查找故障时候应该先检查LLC线圈的吸合状态。3.1主手柄提至1位，LLC线圈不吸合.LLC线圈不吸合，说明故障原因在LLC线圈及其以前电路，此时应闭合2K,将换向手柄在牵引和制动位来回移动，查看工况HKG是否在动作，不动作为2K接触不良或自动开关16ZD在分位。2K接触不良，闭合他端2K,16DZ在分位时应找到16DZ跳起原因并处理后将其置于合位。.如果工况动作良好，停车状态下，将换向手柄置于后进位，主手柄提至1位，换向装置HKF不动作，为司控器的5号触头不良或后进位1号触头不良（向后换向，向前不换向为2号触头）或插头脱落，插头脱落时，及时恢复插头，其他原因可换端使用另一端SK操纵。如果换向装置HKF动作，LLC线圈吸合为前进位HKF联锁不良，此时可短接LLC线圈电路中的前进工况HKF联锁（267,269线间）。（前走后不走短接HKF联锁270,272线间）此种短接后，机车换向必须撤除短接线方可换向。.如将换向手柄置于后进位，主手柄提至1位，换向装置HKF动作,LLC线圈不吸合，可用试灯检查走车电路中LJ（272、315间）、TJ（x7:3、x7:2间）、DJ（274、275间）IZJ（276、278间）3ZJ（278、301间）2ZJ（301、302间）常闭触头状态，可将主手柄置“1位，用接地试灯负灯的插头触走车电路的中部（如7/2）,灯不亮时为该点以前的局部断路，应向前逐步查找。如灯亮，为该点后部断路。如查至中间继电器IZJ的276号线时灯亮，而查至278号线时灯不亮，为IZJ的常闭触头（276、278问）接触不良，不易修好时，可将其短接，短接后应注意防止高位起车。用该方法查出谁的常闭触头接触不良，可将其短接后运行，运行中应该密切注意信号灯4XD.5XD的显示,机油压力，水温。假设用接灯试灯负灯插头触328号线，如灯亮时为LLC线圈断路。应急时可顶起LLC线圈衔铁，运行中密切注意操纵台各仪表显示。3.2主手柄提至1位，LLC线圈吸合，LC不吸合，查看1-6C线圈1.首先查看1-6C是否吸合，如1-6C线圈不吸合，可顶起LC线圈衔铁顶起LC线圈衔铁后，1-6C线圈不吸合,故障为自负载开关2ZFK或5ZFK接触不良，可闭合2K,用接地试灯负灯触5ZFK的1409号线，灯不亮为自负载开关常闭触头不良。当2ZFK或5ZFK的常闭触头接触不良又不易修好时，可将其短接；顶起LC线圈衔铁后，1-6C线圈吸合，故障1-6C线圈电路中的LLC常开触头接触不良，可将其短接，但主手柄回“0位后，需将短接线卸下，防止1-6C不释放。3.3主手柄提至1位，LLC线圈吸合，1-6C个别吸合，LC不吸合如果1-6C线圈个别吸合，故障原因为不动作的线圈电空接触器故障或故障开关不良，可将对应的故障开关置于故障位，维持运行。3.4主手柄提至1位，LLC线圈吸合，1-6C吸合，LC不吸合将主手柄置于1位，故障开关分别置于故障位，当哪个故障开关置于故障位后，LC接触器动作，即为与本开关并联的1-6C常开触头接触不良，当1-6C中的不良触头查出后，假设不易修好，可将其短接或将故障开关故障位维持运行。如1-6C常开触头接触良好时，可将主手柄提至1位，顶LC动作，松手后，如LC释放，为LC的启动线圈断路；如LC不释放，为控制保持线圈的触头接触不良，如是启动线圈断路，可人为顶起LC接触器，使其动作，但当主手柄1回O后，需及时将LC释放，防止1-6C不释放。四；快速查找和处理方法流程图。五：应急处理图:
