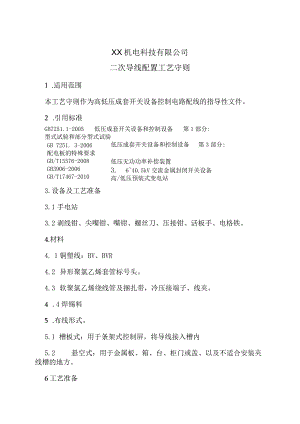

XX机电科技有限公司二次导线配置工艺守则1 .适用范围本工艺守则作为高低压成套开关设备控制电路配线的指导性文件。2 .引用标准GB7251.1-2005低压成套开关设备和控制设备第1部分:型式试验和部分型式试验GB 7251. 3-2006 配电板的特殊要求 GB/T15576-2008 GB3906-2006 GB/T17467-2010低压成套开关设备和控制设备第3部分:低压无功功率补偿装置3. 640.5kV交流金属封闭开关设备高/低压预装式变电站3.设备及工艺准备3.1手电站3.2剥线钳、尖嘴钳、嘴钳、螺丝刀、压接钳、活板手、电格铁。4.材料4. 1铜塑线：BV、BVR4.2 异形聚氯乙烯套管标号头。4.3 软聚氯乙烯绕线管及捆扎带，冷压接端子、线夹。4 .4焊锡料5 .布线形式。5.1 槽板式：用于条架式控制屏，将导线接入槽内5.2 悬空式：用于金属板、箱、台、柜门或盖、以及不适合安装夹线槽的地方。6工艺准备6.2 准备好所用的材料及工艺装备。6.3 熟悉装配图、接线图确定走线型式及顺序。6.4 穿戴好规定的劳保用品。7.工艺过程7.1 根据要求准备导线7.2 将导线校直、端部剥去绝缘皮、套上标头号、标头号去向应一致。7.3 根据接线图，按图施工，接线正确，固定应牢固可靠。7.4 .1可移动的部件必须选用BVR导线，导线的端部用冷压接钳压入冷压接端头。7.3.2其它选用BV导线，接线方式有三种。7.3.2.1插入式带有瓦形垫圈的接点，将剥去绝缘皮的导线端部直插入接点，如果该接点只有一根导线，则将该导线端部弯钩钩住螺钉，再用螺钉压紧，若与二根导线相连，则二根导线分别插入瓦形垫圈两侧，再压紧螺钉。对于插入式接点，如电度表、每个接点一般只接一根导线，若需接二根导线时，需先将二根导线并紧焊牢后再插入接点用螺钉压紧。7.3.2.2园环式将导线用尖嘴钳弯成内径比接线螺外径大Imm的园环，接在元件接点上，园环的弯侧方向与螺钉紧固方向一致，每个接点最多接二根导线，二根导线园环之间应增加一个铜质的平垫圈。7.3.2.3焊接式需用焊接的接线点的配线，例如管形电阻，若接一根导线时，应将导线穿入接线点孔中弯钩再将二根导线同时焊牢。7 .4对配线线束要求7.4. 1配线线束应做到横平、竖直、排列整齐、美观7.5. 4.2线束纵向每隔400mm左右，横向每隔30Omm左右要捆扎。7.6. 3要金属板上走向的线束，每隔250mm左右应在底板上安装平来固定线束。7.7. 4线束穿越金属铁板时应有防护措施。7.8. 5可动部分的线束必须留有适当的余量，保证可动部分自由活动。7.9. 4.6大于或等于4mm2的导线与大于或等于m8螺钉连接时，导线的接点间采用端钮。7.10. 与2.5W以上的电阻元件连接的导线端在剥去绝缘皮后,应套耐热瓷珠,其长度为40mm以上。7.11. 盘、柜内的导线不应有接头，导线芯线应无损伤。7.12. 导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。7.13. 10每个接线端子的每侧接成直为一根不及超过2根，对于插接式端子，不同截面的两根导线不及接在同一端子上，对于螺栓连接端子，当接两根导线时，中间应加平垫。7.14. 11电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2.5mm2O7.15. 12二次回路接地应设专用螺栓。7.16. 13用于连接门上的电器可动部位的导线应符合下列要求：采用多股软导线，设长度应有适当熔度；线束应有外套结缘；在可动部位两端应用卡子固定。7.17. 14端子排应有序号，端子排应便于更换且接线方便，离地高度宜不小于350mmo7.18. 15正负电源之间以及正常带电的正电源与合闸或跳闸回路之间宜以下端子隔开。7.19. 16电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子，试验端子应接触良好。7.20. 17接线端子应与导线表面匹配，不应使用小端子配大截面导线。8 .配线结束后进行自检。8.4. 用信号灯检测配线是否正确。8.5. 摆正标号头，整理线束，盖好走线槽盖，并将盖用尼龙扎带绑紧。8.6. 拧紧元件上的全部螺钉，清扫现场。8.7. 按接线图接好试验电源对控制电路进行通电试验。9 .检查9.4. 检查导线规格是否符合设计要求，导线的饿颜色是否符合GB2681的规定。9.5. 检查冷压端头，接点是否牢固。9.6. 检查元件上的螺钉是否全部紧固。9.7. 检查元件上的螺钉是否全部紧固。10 .安全及注意事项10.4. 同型号产品导线颜色，线束走向应一致。10.5. 配线布局合理，美观线束横平竖直，不能遮挡元件的符合牌。10.6. 通电时，穿上绝缘鞋,通电完毕及时关闭电源.10.7. 做到文明生产,用空气压缩气源吹去产品上的灰尘。
