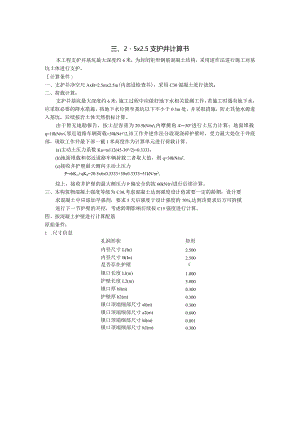

2.5x2.5支护井计算书.docx
三、25x2.5支护井计算书本工程支护井基坑最大深度约6米，为封闭矩形钢筋混凝土结构，采用逆作法进行施工对基坑土体进行支护。计算条件一、支护井净空尺AxB=2.5mx2.5m(内部设检查井)，采用C30混凝土进行浇筑；二、荷载计算：支护井基坑最大深度约6米，施工过程中应做好地下水相关监测工作，若施工时遇有地下水，应采取必要的降水措施，将地下水位降至基坑以下不小于05m处，并采取措施，防止其他水源进入基坑，后续按岩土体天然指标计算。由于暂无地勘报告，按土层容重为20.5kNm内摩擦角4>=30°进行土压力计算；地面堆载q=10kNn,邻近道路车辆荷载=30kNr2,该工作井逆作法分段现浇碎护壁时，受力最大处位于井底部，现取工作井最下部一截1米高度作为计算单元进行荷载计算。(a)主动土压力系数Ku=ta112(45-30°/2)=0.3333；(b)地面堆载和邻近道路车辆荷载二者取大值，则q=30kNm2,(c)接收井护壁最大侧向主动土压力P=rhK+qKn=20.5x6x0.3333+30x0.3333=51kN/m2,综上，接收井护壁的最大侧压力P偏安全的按60kN进行后续计算。三、本构筑物混凝土强度等级为C30,考虑混凝土达到强度设计值需要一定的龄期，设计要求混凝土中应添加早强剂，要求5天后强度于设计强度的70%,达到该要求后方可拆模进行下一节护壁的开挖，考虑龄期影响后续按C15强度进行计算。四、按混凝土护壁进行计算配筋原始条件：1 .尺寸信息孔洞形状矩形内径尺寸L(In)2.500内径尺寸B(In)2.500是否存在护壁锁口长度Ll(m)1.000护壁长度L2(m)5.000锁口厚bl(m)0.300护壁厚b2(m)0.300锁口顶端细部尺寸al(m)0.300锁口顶端细部尺寸a2(m)0.600锁口顶端细部尺寸hl(m)0.001锁口顶端细部尺寸h2(m)0.3009LII0-600I2 .荷载信息锁口荷载标准值(kPa)60.000护壁荷载标准值(kPa)60.000锁口作用综合分项系数1.350护壁作用综合分项系数1.3503.配筋信息锁口混凝土强度等级C15锁口钢筋合力点到边缘距离(mm)35锁口钢筋级别HRB400护壁混凝土强度等级C15护壁钢筋合力点到边缘距离(mm)35护壁钢筋级别HRB400锁口外侧弯矩调整系数1.000锁口内侧弯矩调整系数1.000护壁外侧弯矩调整系数1.000护壁内侧弯矩调整系数1.000锁口选筋用钢筋直径14护壁选筋用钢筋直径14内力计算锁口计算6(6ooo60000TTrrHmI39200Jk_TTTTT_IOFr<OfW*Nm)«0*婀*N)锁口最大弯矩=39.200kNm护壁计算60.000TnrnnwTn日6aooo/-39.2IFN9.6C0F二三三。二二二三Klx护壁最大弯矩=39.200kN-m混凝土抗剪计算锁口锁口厚度：h=0.300(m)剪力最大值:VW=84.000(kN)锁口作用综合分项系数：k=1.350剪力设计值：V=113.400(kN)V<=0.7flbho=0.7×0.910X1000.000X265.000=168805.OOO(N)=168.805(kN)混凝土抗剪满足要求护壁护壁厚度：h=0.300(m)剪力最大值：VW=84.000(kN)护壁作用综合分项系数：k=1.350剪力设计值：V=113.400(kN)V<=0.7flbho=0.7×0.910X1000.000X265.000=168805.OOO(N)=168.805(kN)混凝土抗剪满足要求配筋计算锁口配筋取单位宽度(b=1000mm)计算锁口截面厚度h=300(mm)支座弯矩最大值：MnaXl=39.200(kNm)跨中弯矩最大值：MeaX2=19.600(kNm)锁口作用综合分项系数：L=1.350外侧弯矩调整系数:k1=1.000外侧弯矩设计值：M=ksk.M,jll=52.920(kNm)内侧弯矩调整系数：k2=1.000内侧弯矩设计值：M=kk2Mz=26.460(kNm)外侧钢筋计算面积:Asl=600(un2)内侧钢筋计算面积：As2=600(mm?)护壁配筋取单位宽度(b=100Onun)计算锁口截面厚度h=300(mm)支座弯矩最大值：乩ax=39.200(kNm)跨中弯矩最大值：比涵=19.600(kNm)护壁综合分项系数：k=1.350外侧弯矩调整系数:k1=1.000外侧弯矩设计值：M=k=52.920(kNm)内侧弯矩调整系数：k2=1.000内侧弯矩设计值：M=ksk2Mnai2=26.460(kNm)外侧钢筋计算面积：Asl=600(Inm2)内侧钢筋计算面积：As2=600(mm)
