11号路雨水管网改造工程-岩土、结构施工图设计说明.docx

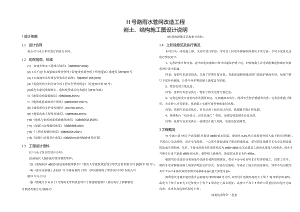

H号路雨水管网改造工程岩土、结构施工图设计说明1设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关规范、标准(1) 6城乡排水工程项目规范(GB55027-2022)(2)关于进步加强城市排水管网工程建设质量管理工作的通知渝建发(2019)10号(3)山地城市室外排水管渠设计标准(DBJ50r2962018)(4)危险性较大的分部分项工程安全管理规定(住建部令第37号)(5)重庆市建设领域禁止、限制使用落后技术通告(2019年版)建筑结构荷载规范(GB50009-2012)：建筑地基基础设计规范(GB5OOO7-2O11)；(8)建筑基坑支护技术规程(JGJ120-2012)；(9)建筑边坡工程技术规范(GB50330-2013)；(10)建筑与市政地基基础通用规范(GB55OO3-2O21);(11)混凝土结构通用规范(GB55008-2021)(12)工程结构通用规范(GB55OOI-2O21)(12)混凝上结构设计规范(GB50010-2010)(2015修订版)1.3 工程设计资料(1)与业主签订的设计合同；(2)该地区1:500地形图及物探资料：(3)港城园区ABCD规划成果梳理整合(重庆大学建筑规划设计研究总院有限公司2020年10月)；(4)重庆市港城工业园区11号路延伸段工程(林同楼国际工程咨询(中国)有限公司2011年U月)5(5)新城片区A区11号路雨水管网改造项口工程地质勘察(重庆南江工程勘察设计集团有限公司2023.7)<6)现场踏勘及其他相关资料。1.4 上阶段意见及执行情况本项目为一阶段施工图，无初步设计阶段；本项目上阶段单独编制深基坑专项方案，专项方案意见及执行情况如下：1、完善护壁计算内容，适当加宽加强锁口设计以避免护壁下沉，护壁混凝土应考虑龄期的影响对其强度进行适当折减。回复：按照专家意见修改，完善了护野计算内容，考虑到道路保通及锁口悬挂护壁的作用，加强了锁口下部径向钢筋，计算中对护臂混凝土强度适当折减。2、增加边坡方案比选。回复：按照专家意见执行，增加了相关边坡方案比选。3、完善边坡设计说明内容及图面表达，完善截排水设计、坡顶安全防护措施等内容，完善边坡施工顺序、方法和工艺等要求，基坑施工宜避开雨季和栋梁河汛期。回第：按照专家意见执行，补充完善了相关设计内容，强调避开预计和汛期。4、强调执行“动态设计、信息法施工”原则，加强边坡监测及信息反馈。回第：按照专家意见执行，强调设计施工原则，加强边坡监测等。2工程概况11号路上游(两江产业园侧)有现状dl800雨水管道，埋深约4.4m,终点处检查井接入地下暗沟(推测)，下游出口无法探明，存在安全隐患，一旦发生暴雨或地下暗沟坍塌事故，易对园区道路行车安全及周边建筑造成不利影响。另外，下游市政雨水管道管径仅为d400d800,也无法满足上游雨水量接入的要求，需在Il号路车行道下新建dl800雨水管，最终排入栋梁河，新建雨水管总长约456m。根据项目需求结合现场地形及既有建构筑物情况，拟在Y-2Y-8采用非开挖顶管施工。顶管工作井、接收井采用钢筋混凝土现浇护壁的支护形式，按逆作法施做，形成岩土混合质的深基坑，顶管井均为圆井。其中Y3Y8基坑深度范围为66039.2m,最大深度9.2m。按照重庆市城乡建设委员会渝建发(2010)166号文件，本次设计范围内高度大于等于12米的岩质基坑，高度大于等于8米且土层厚度大于等于4米的岩上混合基坑，高度大于等于5米的土质基坑均应划分为高边坡。本项目高边坡范围见下表。深基坑顶管井一览表序号深基坑编号边坡位置边坡性质安全等级重要性系数岩土性质深度（m）备注1Y-3工作井-临时二级1.0土质6.742Y-6接收井-临时二级1.0岩土混合，土层厚度4.9m8.003Y-7工作井-临时二级1.0土质8.994Y-8工作井-临时二级1.0土质9.203地质条件3.1 气象、水文拟建勘察区属亚热带季风气候区，地处北半球亚热带内陆的四川盆地东部，地处川东平行岭谷中，属东南亚季风环流控制范围，具备亚热带湿润季风气候特性，复杂多样的地貌类型，使其具有较明显的气候垂直带谱结构。区内气候特点是：气候温和、四季分明、雨量充沛，具冬暖、夏热、秋长的气候特点。多年平均气温为17.8C,月平均气温最高32.8°C（8月），最低6.3.C（12月）。日极端最高气温为40.2C（2006年8月26日），最低-1.8C（1975年12月15日）。夏季地表平均温度为296C,日变幅21.7'C,最低20.21C0多年平均相对温度为29.6C,日变幅23.7C,最高为41.7C,最低20.2C。多年平均相对湿度为79%。区内以降雨为主，雪、冰窗少见，多年平均降雨量为1141.8mm,降雨多集中在49月，其降雨量最高达866.2mm,占年降雨量的76%>多年最大日降雨量为160mmO年平均无霜期为335天，霜冻一般出现在每年小雪至次年立春前后，（即12-1月）轻者地面草丛上白霜，重者水用起薄冰，多发生于每次寒潮过后的晴天。整年多云雾，全年日照时间不超过1276小时，全年日照平均率为25%,8月日照时间最多为平均223小时，IO月平均日照时间20小时。一年内风向最多者为北风，1、4月份有东风，69月份有西南风，12月份有东北风。据历年观测统计，年平均风速为L2ms,最高为4月份达L5ms,最低为H月份仅0.9lms,全年平均风速仅属一级风，但某年7月亦曾发生风速达26.6ms的十级大风。场地东侧为栋梁河，栋梁河发源于渝北区王家镇，经双风桥街道、石坪镇，在江北区唐家沱注入长江。线路横跨段的河道为人工改道后的河道。经观测，梁滩河的河流流速极缓。经访问调查，栋梁河在勘察期间水位为175.41m,现状河水深约2lm.因河床平缓，水流流速极为缓慢。该段河道为人工改道后河道，常年洪水位为181.0m,50年一遇洪水位为191.31m,100年一遇洪水位为193.31。除栋梁河外，拟建管线区域内无河流、溪沟等地表水体。3.2 地形地貌新建雨水管道路线经过地段原属现有市政11号道路之下，管道走向基本与道路走向致，经人类工程活动的改造，拟建场地地势平坦。现有地面高程最高处位于管道线路起点处，最高处高程约193.1m：现有地面最低处位于桥梁河河面，河面标高175.41m,河床标高约173.21m。场区内般地形坡角I05°,一般3°,栋梁河岸坡为人工开挖形成的边坡，地形坡角般35°50,局部呈陡坎状。3.3 地质构造勘察区位南温泉背斜北倾未端近轴部，岩层呈单斜产出，岩层产状：312°/56°,据调查及钻探揭露，岩层呈中厚层，层间结构面连续平整，平直光滑，贯通性好。在砂、泥岩接触面般有粘土等泥化夹层，同类岩接触面一般无充填或偶有粘土、铁质等粘附。边坡临空面附近，砂泥岩接触面处雨后布地下水渗出。岩层面结合很差，为软弱结构面。场地内主要发育两组构造裂隙：<1）52°/66。，闭合,间距L243m,延伸09-3.2m,裂面宽度35mm,泥质充填，裂面较平直，结合程度很差，属软弱结构面：1.1 143°/84°,闭合，间距L2-26m,延伸般0.72.3m,裂面宽度55mm,白色泥质充填，裂面较平直，结合程度很差，属软弱结构面。根据现场调查结合区域地质资料分析，场区内无断层及活动性大断裂通过，地质构造简单。据中国地震动参数区划图（GBI8306-2015）及建筑抗震设计规范（GB50011-2010）（2016年版）,场区地震动峰位加速度0.05g,抗震设防烈度为6度。3.4 地层岩性根据区域地质资料和本次勘察的调查及勘探揭露，场地内出露的土层主要为第四系人工填土层（Q4ml）、下伏岩层为侏罗系中统沙溪庙组（J2s）岩层，现由新到老分述如下：1、第四系（Q4）(1)素填土(Q4ml)：褐色，结构松散稍密，稍湿，主要由砂、泥岩碎块石夹少量粉质粘土组成。碎石粒径350mm,局部达50cm,土石比6:47:3。为修建道路时回填，该层厚度般0.9m(ZY09)15.7m(ZY16),回填时间大于10年。(2)残坡积粉质粘土层(Q4d+dl):红褐色，可塑状，稍有光泽，干强度中等，韧性中等，无摇震反应。多分布于场地东侧素填土之下，钻探揭露该层厚度2.4m(ZYll)9.7In(ZYI5)。粉质粘土层中局部夹砂玳，呈黄色，主要集中在ZYl6、ZYI7,推测为原河道附近。2、侏罗系中统沙溪庙组(J2s)(D泥岩(J2s-Ms)：紫红色，泥质结构，中厚层状构造，矿物成份主要为粘土矿物，部分含砂质重，质软，易风化崩解。本次勘察揭露厚度l9m(ZY04)19.lm(ZYOl)。据勘探资料，泥岩分布于整个场地。(2)砂岩(J2s-Ss)：灰色，中细粒结构，中厚层状构造，主要矿物为长石、石英，暗色矿物次之。钙质、泥质股结，部分含泥质重。本次揭露厚度L6m(ZY03)-6.2m(ZY04)»据勘探资料，砂岩以互层形式零星分布。3、基岩面及强风化层特征经地面调查和钻探揭露，拟建场区的基岩面起伏较平缓，基岩面埋深较浅，场地中基岩强风化层厚度为1.2m(ZY02)2.4m(ZY14),经钻探揭露，其岩芯相对破碎，多呈碎块状、短柱状，岩石强度低。强风化层底界随基岩面起伏而起伏，岩土界而倾角一般315°,局部较陡。中风化岩芯较完整，多呈柱状，岩质断口新鲜，锤击声哑。3.5 水文地质条件1、场地地下水情况勘察区发育有栋梁河，除此之外无其他地表水体。场区含水岩组主要为第四系松散堆积层和侏罗系中统沙溪庙组(J2s)砂岩，粉质粘.上、泥岩为相对隔水层，地下水类型主要为第四系松散堆积层孔隙水和基岩裂隙水。根据野外地质调查及钻探揭露，场地内地下水主要为第四系土层孔隙水和基岩裂隙水。(1)第四系孔隙水该类型地下水主要分布于第四系素填土中。地下水主要接受人气降雨补给，在临河区域和原河道区域地下水受河水补给。地表水，地下水均为就近补给、迳流，排泄于与之相邻的地形较低的凹地和区域地下水的排泄基准面一一栋梁河，但由于部分地段厚度较大，在雨季及暴雨条件下，填上厚度较大且连续地段会存在一定量的上层滞水，该地下水具有分布不连续、随李节变化大、动态不稔定等特征；(2)基岩裂隙水主要分布于基岩强风化带裂隙及中等风化带构造裂隙中，主要接受大气降水补给。砂岩裂隙张开多无充填，为透水层，其导水及富水性一般。大气降水由地表入渗进入裂隙，向低洼处排泄，具就地补给，就近排泄，分布不连续，不均匀的特点。(3)地下水的补、迳、排关系拟建场地地下水主要受大气降水补给，受季节、气候和地形地貌影响大，地势相对高的地方无稳定地下水位，地势相对较低地下水水位相对稳定；大气降水由地表入渗，进入基岩风化裂隙、构造裂隙及.上层中，向场地低洼处排泄。临河区域以及原河道区域地下水受河水补给，随河水位涨跌，地下水较丰富，地下水主耍储存在填土内。2、地下水水量本次勘察在对所有钻孔进行简易水文地质观测，将钻孔中钻探循环水提干后，仅地势低洼处钻孔存在少量松散水和基岩裂隙水外，大部分钻孔水位基本无变化。钻孔地下水位览表孔号孔口高程(m)水位埋深(m)ZY16191.7014.4对该钻孔进行简易提水试验，水位下降迅速，恢夏速度十分缓慢，说明该层地下水水量较小。虽然勘察期间多
