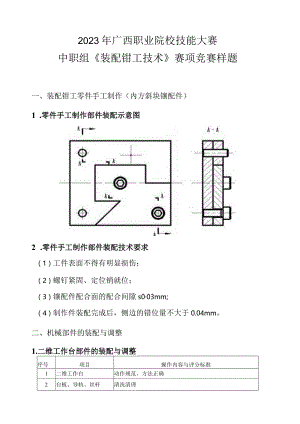

2023年广西职业院校技能大赛中职组装配钳工技术赛项竞赛样题一、装配钳工零件手工制作（内方斜块镶配件）1 .零件手工制作部件装配示意图2 .零件手工制作部件装配技术要求（1）工件表面不得有明显损伤；（2）螺钉紧固、定位销就位；（3）镶配件配合面的配合间隙s003mm;（4）制作件装配完成后，侧边的错位量不大于0.04mm。二、机械部件的装配与调整1.二维工作台部件的装配与调整序号项目操作内容与评分标准1二维工作台动作规范、方法正确2台板、导轨、丝杆清洗清理3直线导轨3直线导轨3Q）与底板基准面A平行度允差W0.02mm;导轨3与3两根直线导轨的平行度允差W0.02mm；导轨螺丝锁紧可靠，锁紧力矩2.75N.mSFW3.2N.m4丝杆一组件丝杆轴心线相对于直线导轨3的平行度（上母线、侧母线）允差W0.02mm;两导轨对称度允差30.05mm;5中滑板测量出螺母支座（灵活）与中滑板之间间隙的具体数值，选择适当的调整垫片，调整螺母支座与中滑板之间间隙00.05mm。中滑板基准面写直线导轨3的垂直度允差0.04mm6直线导轨3直线导轨3与底板基准面B平行度允差0.02mm;3与3两根直线导轨的平行度允差0.02mm;导轨螺丝锁紧可靠，锁紧力矩2.75N.mWF3.2N.mo7丝杆二组件丝杆轴心线相对于直线导轨3的平行度（上母线、侧母线）允差0.02mm;两导轨对称度允差30.05mm。2.多级变速箱的装配与调整序号项目操作内容与评分标准1多级变速箱动作规范、方法正确2零部件清洗清理3滑移齿轮组22齿轮与28齿轮端而错位量0.5mm4固定轴（17）测量固定轴17径向圆跳动和轴向窜动W0.05mm.机械设备的装配与调理g序号项目操作内容与评分标准1变速器、锥齿轮动力分配箱动作规范、方法正确2零部件清洗清理3总体装配多级变速箱、变速器、锥齿轮动力分配箱装配完整4总体调整变速器锥齿轮与之锥齿轮动力分配相啮合锥齿轮的啮合侧隙；电机同步带轮（10）与变速箱同步带轮（32）的两端面#面错也0.5mm张紧力15mm;链条下垂<6mmo三、参赛选手自备工量具清单序号名称规格数量备注1划线平板（0级或1级）1个承办方可提供6人共用平板（不保证精度）2高度游标卡尺1把自定，锂配件Ioomm以内3划线工具1套自定4手锤、饕子、样冲不限5锯弓、锯条不限6平性刀、三角铿刀、方锂刀等不限7较手1把8钱刀不限6H79丝锥不限M610钻头不限若干规格，自定11塞尺1套010,刻度值0.01mm12游标卡尺1把0150,刻度值0.02mm13外径千分尺不限025mm、2550mm、5075mm、75100mm14万能量角器1套Oo360。15正弦规1把16量块1套1级,83块17杠杆表（含表座）1套百分表或者千分表18铿刀刷及毛刷不限自定19内六角螺钉M6xl62个必须自备20圆柱销中6g6202个必须自备21内六角扳手不限22平行垫铁不限23直角尺1把100×80mm24刀口尺1把100mm25钢直尺1把自定，铿配件IoOmm以内26着色剂适量27科学计算器1个自定，只限用于数据计算28护目镜1个备注：（1）以上工量刃具选手必须自备；（2）选手着职业装，但不能出现单位或地方标识;（3）比赛过程中严禁使用二类工具及样板。赛项裁判长签字:R巧,Z2
