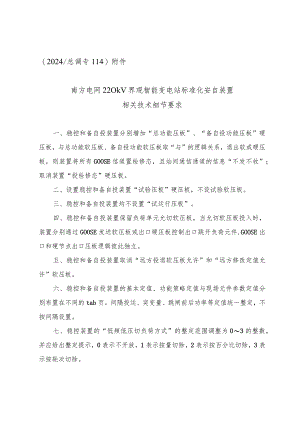

（2024/总调专114）附件南方电网22OkV界观智能变电站标准化安自装置相关技术细节要求一、稳控和备自投装置分别增加“总功能压板”、“备自投功能压板”硬压板，与总功能软压板、备自投功能软压板取“与”的逻辑关系，退出软或硬压板，则装置将所有GOOSE信道置检修态，且站间通信通道的信息“不发不收”；取消装置“投检修态”硬压板。二、设置稳控和备自投装置“试验压板”硬压板，不设试验软压板。三、稳控和备自投装置均不设置“试运行压板”。四、稳控和备自投装置保留负荷单元允切软压板，当允切软压板投入时，装置分别通过GOOSE发送软压板或出口硬压板控制出口跳开负荷元件,GOOSE出口和硬节点出口压板逻辑彼此独立。五、稳控和备自投装置取消“远方投退软压板允许”和“远方修改定值允许”软压板。六、稳控和备自投装置的基本定值、功能策略定值与现场元件参数定值分别布置在不同的tab页。间隔投运、突变量、跳闸前后功率等定值统一整定，不按间隔设置。七、稳控装置的“低频低压切负荷方式”的整定范围调整为03的整数，并应给出整定提示，0表示不开放，1表示按量切除，2表示按百分比切除，3表示按轮次切除。八、低频低压定值按照低频5轮、低压4轮、加速轮2轮设置，且加速轮与基本轮分布在不同的整定表格。九、稳控装置过载定值中的功率定值为整数，时间定值为小数点后一位。十、稳控装置的线路过载与N-2定值分为冬季、夏季两个表分别整定。十一、增加稳控装置的“过载闭锁信号发送控制字”和“线路N-2闭锁信号发送控制字”2项定值和相关硬节点开出量，兼容与跳信机配合功能。十二、通信地址定值不参与程序版本信息和定值文件的校验。十三、稳控装置与备自投装置定值项及软硬压板配置模板见附录1、2o附录L22OkV稳控执行站定值1、基本定值定值名称定值说明定值范围整定值最小值最大值线路投运及跳后电流IA9999A线路投运及跳后功率IMW9999MW线路及主变电流突变量IA9999A线路及主变功率突变量IMW9999MW线路跳前功率IMW9999MW负荷元件投运功率IMW9999MW躲潮流倒向延时Oms9999ms2、功能策略定值定值名称定值范围整定值定值说明最小值最大值最大允许切负荷量上限OMW9999MW线路过载经辅助判据01整定为1时，过载启动和过载动作需检测到其余线路任一突变量启动才开放。主变过载经辅助判据01整定为1时，过载启动和过载动作需检测到其余主变任一突变量启动才开放。线路N-2相继跳闸时间Os999.9s间隔低频切负荷方案O3O-功能退出；卜按容量；2-按比例；3-按低频轮次。低压切负荷方案O3O-功能退出；I-按容量；2-按比例;3-按低压轮次。3、低频减负荷基本轮定值轮次定值范围第1轮第2轮第3轮第4轮第5轮投退控制字O或1动作频率45.0050.OOHz动作时延0.199.9s切负荷量09999MW减裁比例0.001.00频率滑差闭锁定值0.230.00Hzs4、低频减负荷加速轮定值轮次定值范围加速1、2轮加速1、2、3轮投退控制字0或1低频加速轮定值099.9Hzs动作时延0.199.9s5、低压减负荷基本轮定值轮次定值范围第1轮第2轮第3轮第4轮投退控制字O或1动作电压O99.9%Un动作时延O.199.9s切负荷量09999MW减载比例0.00Loo电压变化率闭锁定值0999%Uns6、低压减负荷加速轮定值轮次定值范围加速1、2轮加速1、2、3轮投退控制字0或1低压加速轮定值0999%Uns动作时延0.199.9s7、夏季线路过载切负荷功能元件过载投退(0/1)告警电流(09999A)告警功率(09999MW)动作电流(09999A)动作功率(09999MW)功率基值(09999MW)切除系数K(0-10.00)动作时延(0-999.9s)220线路1220线路2220线路3220线路4220线路5220线路68、冬季线路过载切负荷功能元件过载投退(0/1)告警电流(09999A)告警功率(09999MW)动作电流(09999A)动作功率(09999MW)功率基值(09999MW)切除系数K(0-10.00)动作时延(0-999.9s)220线路1220线路2220线路3220线路4220线路5220线路69、主变过载切负荷功能元件过教投退(0/1)告警电流倍数(0-10.00)告警功率倍数(0-10.00)动作电流倍数(0-10.00)动作功率倍数(010.00)动作时延(0999.9s)#1主变#2主变#3主变#4主变10、夏季线路N-2切负荷功能故障元件功能投退（0/1）功率门槛(09999MW)功率基值(09999MW)切除系数K(0-10.00)220线路1+220线路2220线路3+220线路4220线路3+220线路411、冬季线路N-2切负荷功能故障元件功能投退（0/1）功率门槛(09999MW)功率基值(09999MW)切除系数K(0-10.00)220线路1+220线路2220线路3+220线路4220线路5+220线路612、切负荷优先级元件名称远切（016级）过载（016级）线路N-2（016级）低频低压按容量/按比例（016级）按低频轮次（。5轮）按低压轮次（04轮）负荷线01负荷线02负荷线03负荷线04负荷线05负荷线06负荷线07负荷线08负荷线09负荷线10负荷线11负荷线12负荷线13负荷线14负荷线15负荷线1613、母线、线路及主变定值元件名称定值名称定值范围整定值最小值最大值母线电压母线PT一次侧额定线电压0.IkV999.9kV母线1元件接入01母线2元件接入01母线3母线4元件接入01元件接入01220线路1元件接入01CT一次侧额定相电流100A9999A投停结合位置01跳闸结合位置01220线路2元件接入01CT一次侧额定相电流1009999A投停结合位置01跳闸结合位置01220线路3元件接入01CT一次侧额定相电流100A9999A投停结合位置01跳闸结合位置01220线路4元件接入01CT一次侧额定相电流1009999A投停结合位置01跳闸结合位置01220线路5元件接入01CT一次侧额定相电流100A9999A投停结合位置01跳闸结合位置01220线路6元件接入01CT一次侧额定相电流1009999A投停结合位置01跳闸结合位置O1#1主变变高元件接入O1CT一次侧额定相电流100A9999A投停结合位置01#2主变变高元件接入01CT一次侧额定相电流100A9999A投停结合位置01#3主变变高元件接入01CT一次侧额定相电流100A9999A投停结合位置01#4主变变高元件接入01CT一次侧额定相电流100A9999A投停结合位置01#1主变额定视在容量5MVA9999MVA#2主变额定视在容量5MV9999MVA#3主变额定视在容量5MVA9999MVA#4主变额定视在容量5MVA9999MVA14、切负荷单元定值元件名称额定线电压(kV)额定相电流（八）过载闭锁信号发送控制字线路N-2闭锁信号发送控制字负荷线01负荷线02负荷线03负荷线04负荷线05负荷线06负荷线07负荷线08负荷线09负荷线K)负荷线11负荷线12负荷线13负荷线14负荷线15负荷线1615'硬压板状态压板端号IFLPl1FLP21FLP31FLP41BY51BY61BY71BY8压板名称总功能压板试胎压板监控信息闭镣远方操作允许备用备用备用备用投退方式
