限温熔断器检验规范.docx

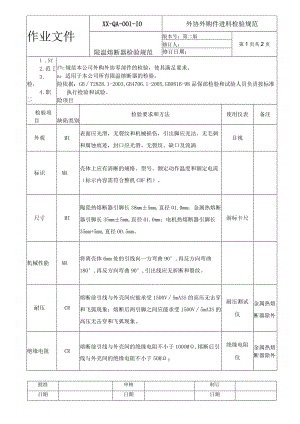

作业文件XX-QA-OOl-IO外协外购件进料检验规范限温熔断器检验规范版本号：第二版第1页共2页修订人：修订日期：1 .Sf2 .范3 .检，4 .职二5 .检Wf¾:规范本公司外购外协零部件的检验，使其满足要求。a：适用于本公司所有限温熔断器的检验。险依据：GBT2828.1-2003,GB4706.1-2005,GB9816-98品保部检验和试验人员负责按标准执行检验和试验。险项目检验项目缺陷类别检验要求和方法使用仪表备注外观MI表面应光滑，无裂纹和机械损伤，引出脚应光洁、无毛刺和腐蚀痕迹，封口应光滑、无裂纹、缺口及流淌目视标识MA壳体上应有清晰的规格、型号、额定动作温度和额定电流（标示内容需符合整机CDF档）。尺寸MI陶瓷热熔断器引脚长38mm±5mm,直径01.0mm；金属热熔断器引脚长35mm±5mm,直径01.0mm；电机热熔断器引脚长35mm+5mm,直径00.5mm。游标卡尺机械性能MA将离壳体6mm处的引线向一方弯曲90°,再反方向弯曲180°,再反方向弯曲90°,引出线应无折断和裂纹。耐压CR熔断前引线与外壳间应能承受1500V5mA3S的高压无击穿和飞弧现象；熔断后两引脚之间应能承受1500V5mA3S的高压无击穿和飞弧现象。耐压测试仪金属热熔断器除外绝缘电阻CR熔断前引线与外壳间的绝缘电阻不小于100OM,熔断后引线与外壳间的绝缘电阻不小于50M绝缘电阻仪金属热熔断器除外批准审核制订日期日期日期作业文件XX-QA-OOl-IO外协外购件进料检验规范限温熔断器检验规范版本号：第二版第2页共2页修订人：修订日期：检验项目缺陷类别检验要求和方法使用仪表备注性能MA将限温熔断器接入其额定规格电流的负载电路中，然后将样品放入设定温度比其额定动作温度Tf低20。C的恒温箱内，以l°Cmin的速度升温，直到样品全部熔断，每一样品的熔断温度应在Tf±5C范围内（特殊要求除外）。恒温干燥箱点温度计各规格负载CR限温熔断器在额定规格负载下测试，不可以爆炸。6.抽样检验标准每批抽检11只，如果熔断温度超差复试11只。其AQL值为严重缺陷（CR）：0/1一般缺陷（MA）：0/1轻微缺陷（MI）：1/2（此处空白）批准审核制订日期日期日期
