防雷滚球半径综合解析方案.docx

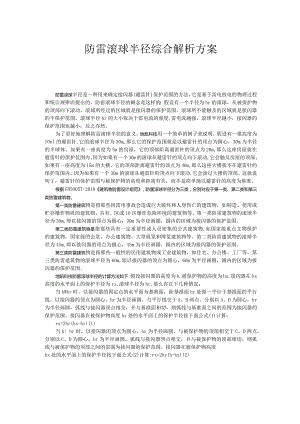

防雷滚球半径综合解析方案防雷滚球半径是一种用来确定接闪器(避雷针)保护范围的方法，它是基于雷电放电的物理过程和统计规律而提出的。防雷滚球半径的概念是这样的：假设有一个半径为hr的滚球，从被保护物的顶部向下滚动，滚球所经过的区域就是接闪器的保护范围，滚球所不能触及的区域就是接闪器的不保护范围。滚球半径hr的大小取决于雷电流的强度,雷电流越强，滚球半径越小，接闪器的保护范围也越小，反之亦然。为了更好地理解防雷滚球半径的意义，地凯科技用一个简单的例子来说明。假设有一根高度为IOnl的避雷针,它的滚球半径为30m,那么它的保护范围就是以避雷针的顶点为圆心，30m为半径的半球体。如果有一座高度为5m的房屋，它的顶部距离避雷针的顶点为20m,那么这座房屋就在避雷针的保护范围内，因为如果有一个30m的滚球从避雷针的顶点向下滚动,它会触及房屋的顶部。如果有一座高度为15m的大楼，它的顶部距离避雷针的顶点为40m,那么这座大楼就不在避雷针的保护范围内，因为如果有一个30m的滚球从避雷针的顶点向下滚动,它会滚过大楼的顶部。这就说明了，避雷针的保护范围与被保护物的高度和距离有关，而不是简单地以避雷针的高度为基准。根据GB50057-2010建筑物防雷设计规范，防雷滚球半径分为三类，分别对应于第一类、第二类和第三类防雷建筑物。第一类防雷建筑物是指那些因雷电事故会造成巨大破坏和人身伤亡的建筑物，如制造、使用或贮存爆炸物质的建筑物，具有。区或10区爆炸危险环境的建筑物等。第一类防雷建筑物的滚球半径为30m,即以接闪器的顶点为圆心，30m为半径画圆，圆内的区域为接闪器的保护范围。第二类防雷建筑物是指那些具有一定重要性或人员密集的公共建筑物,如国家级重点文物保护的建筑物，国家级的会堂、办公建筑物、大型展览和博览建筑物等。第二类防雷建筑物的滚球半径为45m,即以接闪器的顶点为圆心，45m为半径画圆，圆内的区域为接闪器的保护范围。第三类防雷建筑物是指那些一般性的民用建筑物或工业建筑物，如住宅、办公楼、工厂等。第三类防雷建筑物的滚球半径为60m,即以接闪器的顶点为圆心，60m为半径画圆，圆内的区域为接闪器的保护范围。地凯科技防雷滚球半径的计算方法如下：假设接闪器的高度为h,被保护物的高度为hx,接闪器在hx高度的水平面上的保护半径为rx,滚球半径为hr,那么有以下几种情况：当hWhr时，以接闪器的固定点的水平面为基准面，距基准面hr处做一平行于基准面的平行线。以接闪器的顶点为圆心，hr为半径画圆，与平行线交于A、B两点。分别以A、B为圆心，hr为半径画圆，弧线与接闪器顶点相交，并与基准面相切，则弧线与基准面之间的范围为接闪器的保护范围。接闪器在被保护物高度hx处的水平面上的保护半径按下面公式(1)计算：rx=2hr(hx-hr)(1)当hhr时，以接闪器的顶点为圆心，hr为半径画圆，与被保护物的顶部相交于C、D两点。分别以C、D为圆心，hr为半径画圆，弧线与接闪器顶点相交，并与被保护物的顶部相切，则弧线与被保护物的顶部之间的范围为接闪器的保护范围。接闪器在被保护物高度hx处的水平面上的保护半径按下面公式(2)计算:rx=2hr(h-hx)(2)
