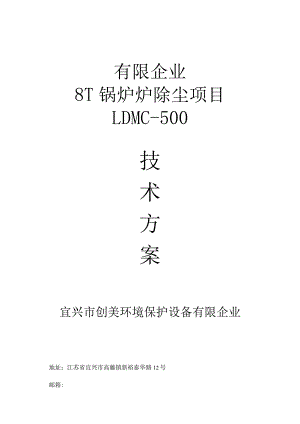

有限企业8T锅炉炉除尘项目LDMC-500技术方案宜兴市创美环境保护设备有限企业地址：江苏省宜兴市高藤镇新裕泰华路12号邮箱:一、设备性能保证指标序号项目名称保证指标备注I过滤效率99.9%2排放浓度30mgm3达标二、工程范围工程范围：除尘设备本体（包括卸灰、电气控制系统）。除尘器选用行喷脉冲袋式除尘器。三、除尘器部件的制作规定1 .除尘箱体1.1 除尘器由上箱体、中箱体、下箱体等部分构成。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管排风道，经排风机排至大气。过滤室壁板采用4mmQ235B钢板制作，长度尺寸偏差控制在±7mm,宽度偏差控制在±5mm,箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。1.2 箱体耐压8000Pao加工设备采用剪板机、折弯机、卷管机和专业冲压、焊接。所有钢构造均有耐热防腐涂层。1.4滤袋室内焊接一花板，用于安装滤袋和支撑滤袋框架。花板采用模具冲压加工成形，保证孔径一致，加工后日勺安装位置与理论位置偏差V1.5mm,使滤袋安装后密封不漏灰；孔径一致可以使滤袋内能顺利安装或更换袋笼；花板表面光洁平整，无挠曲，平面度不不小于花板长度的1.5/1000；花板的I下部进行加强处理，保证花板不变形。1.5 过滤室设计为整体焊接成形构造，使整台壳体能耐压试验，保证整体密封性。2除尘滤袋2.1 袋式除尘器对滤袋材质的重要规定是透气性好，阻力低，除尘效率高；2.2 断裂强度高，使用寿命长；耐温高、耐酸碱性或防油、防水性能好等。本除尘器选用耐高温氟美斯滤袋（P9806）+PTFE,加强了在耐高温方面的特殊功能。2.3 滤袋上口为弹簧形式，弹性好，不易腐蚀，寿命长；滤袋上口和底部设计增长了加固布。2.4 增强易损部位的强度，延长了滤的使用寿命。2.5 滤袋的逢制，滤袋的纵向逢线必须牢固，平直且不少于三条。2.6 滤袋的逢线的材质：滤袋日勺逢线日勺材质应与滤料材质相似，当使用不一样于滤料材质的逢线时，必须经测试证明所用逢线的强度、耐热、搞化学物质和彭胀等多种性能均优于与滤料材质的逢线。2.7 滤袋逢线的针距：滤袋的逢线在IoCm内的针数不少于40±五针。2.8 滤袋逢合宽度为10-2Omm,包边的薄型滤料取下限，厚型滤料拾边逢合时取上限。2.9 滤袋长度尺寸的（极限偏差为+IOmm内径尺寸的J1.5mm。2.10 滤袋弹性环应光光滑无毛刺，并使滤袋与花板孔配合紧密。袋底加固滤袋直径为：130mm,保证气流间隙上升速度控制在W1.8mS,保证了除尘器灰尘的沉降速度与气流上升速度处在合理的状态，有助于除尘器的清灰效果。2.11 架滤袋框架是袋式除尘器的关键部件，关系到滤袋的使用寿命，为此，我企业采用了如下措施：3.1 滤袋框架采用冷拔钢丝镀锌制成，耐温、耐酸性能好，表面上不易产生锈蚀和锈蚀后引起的粗糙；3.2 滤袋框架上口接管与滤袋口紧配，保证同心度，使喷吹气流能居中，保证了清灰效果；3.3 框架底部采用了锥形收口，保证安装或更换滤袋框架非常以便；3.4 喷吹上口采用导风装置，保证脉冲喷吹气体能到达滤袋底部，延长滤袋时使用寿命，增长清灰能力。4脉冲清灰装置脉冲清灰装置是除尘器的心脏部件，关系到除尘器的排放达标效果，因此，我企业在设计中采用了如下措施：4.1 脉冲阀脉冲阀采用整体铝合金材料，不易腐蚀4.2 阀体口；脉冲阀与喷吹气管的连接采用螺纹加四氟乙烯生料带密封，维修更换以便、快捷；4.3 使用寿命长，可持续喷吹100万次以上；4.4喷吹气源压力为0.40.6MPa,喷吹时间为0.10.15S/次。5除尘器的控制1.DMC型长袋行喷脉冲除尘器清灰控制采用PLC微电脑程控仪，电气控制系统我企业生产的控制系统是目前国内领先的除尘控制技术，具有国际先进水平。提供的所有袋式除尘设备均提供定期清灰控制方式，清灰时间和周期灵活可调。控制系统采用可靠的西门子的PLC可编程控制器，具有很高的适应性和可靠性。所有设备也可根据客户需要设定两种控制方式，既可在机旁直接控制，也可以通过中央控制室远程控制（根据顾客需求）。控制系统具有如下特点:与老式的PLC控制器相比，可防止编辑或修改PLC程序不以便的困难；O y I一提供定阻和定期清灰控制及自动转换设计；提供除尘器停机自清灰设计；提供烟气超温报警及紧急处置控制；提供自动诊断模块，实时监控设备运行状况及有关传感器、接触器、继电器和开关，即时显示多种故障和信息，在出厂时已经完毕测试；专门为工业除尘器设计的控制系统；原则化、模块化的电路设计，维护检修非常以便；特殊的电气设计及所有采用高品质的电气元件，具有极强的防尘、防震。6卸灰系统卸灰采用螺旋输送机，按序轮番单点卸灰方式，可有效防止多点卸灰产生时挤灰、堵灰弊端。7排气筒应高出周围20Om半径范围内0¾建筑35m以上，本方案定烟囱高度为15m。若应超过该高度，则按其高度对应的排放速率原则值减少50%。(1) 四、除尘器技术工艺参数(2) 1.DMC型长袋行喷脉冲除尘器按滤袋不一样直径、每室滤袋的不一样布置、过滤面积时不一样，提成三种不一样的系列，以室为单位组合成排，提成单排列和双排列。本方案选用LDMC系列，滤袋尺寸为130X5800mm。脉冲喷吹压力为低压(0.3-0.5MPa)。如顾客有特殊规定，亦可按顾客意见设计特殊型。(2)除尘器进口粉尘浓度一般容许为60gN?如下，如有特殊规定，可按顾客规定设计。(3)本方案除尘设备选型设备名称：长袋行喷脉冲袋式除尘器型号：LDMC500型过滤方式：负压外滤式过滤面积：5OOm2处理风量：24000m3h过滤风速：0.8mmin仓数：1个室数：1个滤袋规格：0130×5800mm骨架规格：0125×5780mm滤袋数量：224条滤袋材质：氟美斯针刺毡(P9806)+PTFE耐温：正常工作140-180°C瞬间250脉冲阀数量：16只1.DMC-500喷脉冲除尘器序号项目单位参数1每台炉配置B除尘器数目套12规格型号LDMC-5003正常烟气流量m7h240004入口烟气温度1505入口烟尘浓度gNm3<1006出口烟尘浓度mgNm3307设计除尘效率%299.988本体漏风率%<29仓室数个110本体阻力Pa150011壳体设计压力kPa-6.012净过滤风速（气布比）m/min0.813滤袋数量条22414过滤面积m250015滤袋规格mm130×580016滤袋材质氟美斯+PTFE17滤袋滤料单位重量g/m2不小于85018滤袋滤料厚度mm2.019滤袋产地上海博格20滤袋容许持续正常使用温度140-180（250持续使用60min）21滤袋瞬时最高工作温度20022滤袋使用寿命h正常30000小时以上23脉冲阀规格2.0"直角式24脉冲阀数量只1625喷吹气源压力MPa26气源品质氮气27耗气量m7min1.828清灰控制方式定期或定阻清灰29每台除尘器灰斗数个230灰斗出料口尺寸nun400X40031设备总重量约t13五、除尘器构造及工作原理1.清灰采用各阀体轮番清灰，除尘本体正常受热温度控制在180如下,抽风管道采用不锈钢制作。除尘器为防止高于180时烟气进入除尘器,在进除尘器本体之前设置气动冷风阀，并设有烟气温度检测热电偶1,当在管道中被测气体温度高于180,冷风阀门打开，冷空气伴随风机的带动强制和热气流混合，到达减少温度的作用。2 .在除尘器本体内部设有温度检测热电偶2,灰斗进风处设有气动蝶阀1,进风口处和出风口处用管道连接，中间设有气动蝶阀2,当在除尘器箱体内部检测温度高于180时，由控制柜给给出电信号，控制气动蝶阀1阀门关闭。气动蝶阀2阀门打开，热烟气通过直联管道排向大气；当温度低于180时，气动蝶阀1打开，气动蝶阀2关闭，热烟气通过蝶阀1进入除尘器箱体，烟气通过耐高温布袋过滤后，洁净空气排向大气。当热电偶1检测的温度低于180时，气动冷风阀关闭。3 .为防止高温烟气漏入除尘箱体内部，在上箱体设有汽缸，当热电偶2检测箱体内部温度低于180时，由控制柜给出信号控制汽缸动作，将阀板打开，排出洁净空气;当热电偶2检测温度高于180时，控制柜给出电信号控制汽缸动作，阀板关闭，防止热烟气窜入除尘器。4 .冷风阀和气动蝶阀1、2不是连锁控制，为单独控制。5 .气动蝶阀1、2和汽缸为连锁控制，气动蝶阀1打开的时候，汽缸动作，阀板打开，气阀2必须关闭；当电动蝶阀1打开的时候，汽缸动作，阀板关闭，蝶阀2必须打开。六、设备报价及配置清单1、报价序号设备名称型号规格数量单价总价备注本体钢构造及过滤系统1.1本体LCDM5001套8.008.00创美环境保护.壳体壁厚4mm1.2花板组件1套1.501.50创美环境保护.花板厚5mm1.3滤袋130×5800224条0.024.48上海博格氟美斯+PTFE涂层1.4袋笼125X5780224支0.092.16创美环境保护二清灰系统02.1电磁脉冲阀16只0.050.80常州欧顿2.2压缩空气系统1套0.800.80创美环境保护2.3喷吹系统1套1.401.40创美环境保护三卸灰系统03.1清堵装置1套0.200.20创美环境保护3.2卸灰阀1只0.150.15创美环境保护四保护系统04.1冷风阀含气缸1套0.200.20创美环境保护五控制系统05.1差压变送器1只0.350.35上仪5.2温度仪2支0.060.06上仪5.3控制柜1套1.501.505.4电缆、桥架1套0.500.50创美环境保护六其他06.1扶梯平台1套0.600.60创美环境保护6.2保温及彩钢瓦1套1.801.80创美环境保护6.3脉冲阀防雨罩1套0.600.60创美环境保护，号设备名称型号规格数量单价总价备注6.4除尘器范围内的所有管道及其附件1套0.600.60创美环境保护6.5
