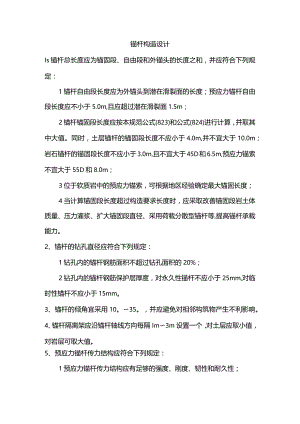

锚杆构造设计.docx

锚杆构造设计Is锚杆总长度应为锚固段、自由段和外锚头的长度之和，并应符合下列规定：1锚杆自由段长度应为外锚头到潜在滑裂面的长度；预应力锚杆自由段长度应不小于5.0m,且应超过潜在滑裂面1.5m；2锚杆锚固段长度应按本规范公式(823)和公式(824)进行计算，并取其中大值。同时，土层锚杆的锚固段长度不应小于4.0m,并不宜大于10.0m；岩石锚杆的锚固段长度不应小于3.0m,且不宜大于45D和6.5m,预应力锚索不宜大于55D和8.0m；3位于软质岩中的预应力锚索，可根据地区经验确定最大锚固长度；4当计算锚固段长度超过构造要求长度时，应采取改善锚固段岩土体质量、压力灌浆、扩大锚固段直径、采用荷载分散型锚杆等,提高锚杆承载能力。2、锚杆的钻孔直径应符合下列规定：1钻孔内的锚杆钢筋面积不超过钻孔面积的20%；2钻孔内的锚杆钢筋保护层厚度，对永久性锚杆不应小于25mm,对临时性锚杆不应小于15mm。3、锚杆的倾角宜采用10。35。，并应避免对相邻构筑物产生不利影响。4、锚杆隔离架应沿锚杆轴线方向每隔Im3m设置一个，对土层应取小值，对岩层可取大值。5、预应力锚杆传力结构应符合下列规定：1预应力锚杆传力结构应有足够的强度、刚度、韧性和耐久性；2强风化或软弱破碎岩质边坡和土质边坡宜采用框架格构型钢筋混凝土传力结构；3对I、Il类及完整性好的Ill类岩质边坡，宜采用墩座或地梁型钢筋混凝土传力结构；4传力结构与坡面的结合部位应做好防排水设计及防腐措施；5承压板及过渡管宜由钢板和钢管制成，过渡管钢管壁厚不宜小于5mmo6、当锚固段岩体破碎、渗（失）水量大时，应对岩体作灌浆加固处理。7、永久性锚杆的防腐蚀处理应符合下列规定：1非预应力锚杆的自由段位于岩土层中时，可采用除锈、刷沥青船底漆和沥青玻纤布缠裹二层进行防腐蚀处理；2对采用钢绞线、精轧螺纹钢制作的预应力锚杆（索），其自由段可按本条第1款进行防腐蚀处理后装入套管中；自由段套管两端100mm200mm长度范围内用黄油充填，外绕扎工程胶布固定；3对位于无腐蚀性岩土层内的锚固段，水泥浆或水泥砂浆保护层厚度应不小于25mm；对位于腐蚀性岩土层内的锚固段，应采取特殊防腐蚀处理，且水泥浆或水泥砂浆保护层厚度不应小于50mm；4经过防腐蚀处理后，非预应力锚杆的自由段外端应埋入钢筋混凝土构件内50mm以上；对预应力锚杆，其锚头的锚具经除锈、涂防腐漆三度后应采用钢筋网罩、现浇混凝土封闭，且混凝土强度等级不应低于C30,厚度不应小于100mm1混凝土保护层厚度不应小于50mo8、临时性锚杆的防腐蚀可采取下列处理措施：1非预应力锚杆的自由段，可采用除锈后刷沥青防锈漆处理；2预应力锚杆的自由段，可采用除锈后刷沥青防锈漆或加套管处理；3外锚头可采用外涂防腐材料或外包混凝土处理。
