设备安装施工组织方案.docx

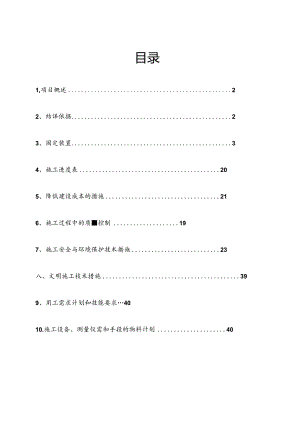

目录1,项目概述22、结译依据23、固定装置34、施工进度表205、降低建设成本的措施216、施工过程中的质控制197、施工安全与环境保护技术措施23八、文明施工技术措施399、用工需求计划和技能要求4010.施工设备、测量仪需和手段的物料计划401、项目概况1. 1项目介绍1.2项目地点、名称及单位1.2.1 项目名称：1.2.2 项目地点：1.2.3 建设单位：1.2.4 设计单位：1.2.5 监理单位：1.2.6 建设单位：本工序设备75台套，其中重型、超大型设备多，对位精度要求高。大型机械常用于设备建设。钢结构框架的安装与设备的安装有很深的重叠。合理组织施工，确保施工进度。.1.2.7 据2. 1机械设备安装工程施工及险收通用规范GB50231-2009;2.2 石油化工施工安全规程SH3503-2002；2.3 化工设备吊耳及工程技术要求HG/T21574-2008;2.4 化工塔设备施工及验收规范HGJ22.5 现场设备工业管道焊接工程施工及验收规范GB50236-98;2.6 QUY15015Ot履带起重机及其他相关起重机（吊）性能表3、固定式安装3.2设备吊装(1) 根据现有资料，设备起重机械的选择只根据设备的标高和重量来考虑。(2)吊装方式的选择根据设备的规格、型号、重量、标高要求，采用单机吊装和双机吊装方式吊装设备。主要起重机规格有QUY650t履带起重机、QUYI50150t履带起重机、70t汽车起重机、50t汽车起重机和25t汽车起重机。汽车起重机。(3)起重机吊装工艺流程图图吊车吊装设备吊装工艺流程图吊装示意图图塔类设备吊装立面图回转中.I'.图卧式设备吊装立面图3. 3设备对齐1）设备安装前，应仔细检查设备的方位，确认无误后即可放置到位。2）设备的找正、找平应根据设备上基准测量点对应的基本安装基准线（中心标志、水平标志）进行调整和测量。设备各支座底面标高以基础上的标高基准线为基准。3）塔式设备安装前，应核对出厂合格证的主要技术资料，并重新对设备进行检测。检查塔壁纵向中心线是否清晰、正确，并在上下两端做明显标记，作为安装对准的参考点。检查塔内壁上的基准圆线，该基准圆线应与设备主轴垂直，然后以基准圆线为准。要求。4）卧式集装箱安装的关键是保证设备的自由伸缩。标高、中心、水平度应严格按规范执行。标高内容偏差应符合规范。5）在找塔设备垂直度时，应按照塔板技术条件的有关规定检查塔板或支撑环的水平度。6）对中设备时，按要求用喇叭调整。不内容拧紧或松开地脚螺栓和局部压力。安装误差应符合规范。7）设备垫铁组高度为30-60m。设备对线，设备垂直对线用经纬仪在O°和90°两个方向测量（设备垂直对线图1）,垂直度内容偏差为1/1000o水平设备对中：水平设备对中的关键在于正确选择设备水平度的基准面，总则为设备的主法兰口、水平或垂直等高面或规定的基准面及加工表面。（水平设备对齐参见图2）o卧式设备采用U型管道液位计和水平仪进行对中，对中方式采用斜角调整。立式设备找正图18）设备调平后，按要求用喇叭调整。不宜采用拧紧或松开地脚螺栓和局部施压的方法。安装误差应符合下表要求。页目设备开点、中心线海拔等级垂直位置垂直设备D2000,±5D>2000,±10±5H/1000,不超过25D2000沿底圆周测量，公差为10,D>2000,公差为15卧式设备±5±5轴：1./1000,直径:20/1000注：D设备外径L水平设备两个支架之间的距离h垂直设备两端测点之间的距离垫片应从设备支架底板外缘露出10-20面，垫片长度应超过地脚螺栓，设备支架受力应平衡。每组喇叭数量为3个，不能使用梯形或锥形喇叭。10）对于预留螺栓孔安装的设备，使用临时垫块对设备进行初步找准和找平，然后灌浆地脚螺栓。当混凝土强度达到75%以上时，在地脚螺栓旁边放置垫梁。进行最后的对中找平工作。11）对于在工作温度下有热位移的卧式设备，滑动侧地脚螺栓在螺栓孔中的位置不应妨碍设备的位移。使用滑动底板时，应清洁和润滑设备支架的滑动面。12）二次灌浆地脚螺栓预留孔与基础面内的二次灌浆层应一次性填满，混凝土等级应比基础高一级，并应夯实压实。13）喇叭的规格，本方案以超限设备为例，其他设备的喇叭也按以下公式计算公式：AC*（G1+G2）nRA组喇叭的面积（mm2）；C安全系数，C=2.3;G1设备及附件重量作用在喇叭组上的载荷（N）;G2地脚螺栓拧紧后，作用在垫铁组上的压力（N）;G2=11do2n'/4do地脚螺栓直径(mm);地脚螺栓材料的许用应力(MPa);n,地脚螺栓数量；n喇叭组数；R基础或楼板混凝土的抗压强度(MPa),可作为混凝土的设计强度。序列号设备名称标签号码规格设备重量吨计算公式喇叭面积mm7喇叭选择规范1原位气体吸收塔T-31004014500*73755737A22.3*(737*1000*9.8+3.14*76-2*156*40/4)/80/3034035100mm*300mm2变换气体吸收塔T-3100402A/B4500*96250940A2.3*(940*1000*9.8+3.14*1202*156*44/4)/88/3075623100mm*300mm3闪光塔T-31004033600*90700460A2.3*(460*1000*9.8+3.14*962*156*40/4)/80/3047582100mm*300mm4解吸塔T-31001046400X101415790A2.3*(790*1000*9.8+3.14*902*156*52/4)/104/3043731100mm*300mm5热再生塔T-31001055500X77450541A22.3*(541*1000*9.8+3.14*962*156*40/4)/80/3048343100mm*300mm6变换气氨洗涤器T-31001075400X14730169A2.3*(169*1000*9.8+3.14*27-2*156*12/4)/24/30871265mm*160mm7尾气洗涤器T-3100109A/B5500X3145133A2.3*(133*1000*9.8+3.14*45-2*156*60/1033865mm*160mmIIIOI14)/120/30I注：部分设备垫铁的面积并非完全按公式计算面积选取，但在不乘以2.3系数的情况下满足选取面积。3.5框架内设备的安装由于本工序重型设备较多，且安装高度不在同一水平线上，本工序设备架内的设备安装应自下而上安装。第一层应先安装设备再安装钢结构，第二层需等待二层钢结构安装完毕。验收完成后，进行设备安装。三楼及以上的安装方法与二楼相同。3.5.1A/B/C/D/E框架设备安装1）土建框架柱基础完成，基坑回填压实，数据验收合格后，协调土建施工单位对框架首层设备基础进行完善。2）框架一楼设备基础达到设计强度、数据符合设计要求后，由监理工程师协调相关专业进行框架柱基础和设备基础的中间交接。3）以上工作完成后，首先将设备安装在第一层框架中（第一层框架中的设备数据见表1）。表格1序列号设备名称设备标签安装标高mm设备净重吨设备规格mm安装位置1更换原料气缓冲罐D-310040130036.293200*6500一个框架2变换原料气缓冲罐IID-310040530018.52400*5000一个框架3锅炉给水冷却器E-310040510004.4600×5760B帧4分析塔T-31004043006906400*101415D型架一楼设备布置EzJJeE7100119E-3100118E-31001188上E-3100118CTP-31001D-3100106P-3101ULQCUM>71001BEnERrLMTF-3100101MtWlSocTHoOlMEE-3100129fiE-3100122ATT100I05£-3100123T-31D0106E-3100128-310G12RA107Ap-%S!jETlOOl1671001100-3100108P115）设备在一楼框架安装完成后，所有施工人员需提高成品保护意识，防止设备损坏。6）以上工序完成后，应立即组织人员重新检查钢结构柱基础的坐标和尺寸，对已报检的钢构件进行安装。3.5.2二楼框架内设备安装1）一楼设备框架柱、梁安装完成后，各项数据符合设计要求，验收合格，手续齐全。2）根据设计图纸和钢构件安装图安装框架二层设备底座，直至设备底座安装完毕并通过检测。3）以上工作完成后，开始在二楼框架内安装设备（设备数据见表2）。表2序列号设备名称设备标签安装标高mm设备净重吨设备规格mm安装位置1分析塔/富C02甲醇液E-3100408000682000X一个框体换热器8A12559架2分析塔/富C02甲醇液E-3100408000682000×一个框体换热器8B12559架H2S吸收段进料冷却器E-310041111000X一个才匡3OA8000.66502架4H2S吸收段进料冷却器E-310041OB800011.61000×6502一个框架4）二楼设备布置三三<=»一OOW3EL109000EL1117（eE三R1114000）5）二楼框架内设备安装完成后，现场施工人员需提高对成品的防护意识，防止设备损坏。6）以上工序完成后，应立即组织人员重新检查钢结构柱基础的坐标和尺寸，对检验合格的钢构件进行安装。3.5.3三层架内设备安装1）所有操作程序与安装在二层框架中
