表89钢构件（屋架、桁架）组装检验批质量验收记录.docx

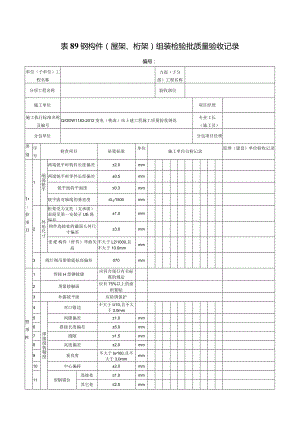

表89钢构件（屋架、桁架）组装检验批质量验收记录编号：单位（子单位）工程名称力部（子分部）工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号Q/GDW1183-2012变电（换流）站土建工程施工质量验收规范专业工长（施工员）分包单位分包项目经理类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录1：控项目1端部铳平两端铳平时构件长度偏差±2.0mm两端铳平时零件长度偏差±0.5mm铳平面的平面度0.3mm铳平面对轴线的垂直度L21500mm2外形尺寸桁架受力支托（支承面）表面至第一安装孑UE离偏差±1.0mm构件连接处的截面儿何尺寸偏差±3.0mm受IE构件（杆件）弯曲矢高不大于L2/1000,且不大于10.0mmmm3阀厅阀吊梁梁底标高偏差070mm股项Fl1焊接H型钢接缝应符合现行有关标准的规定2顶紧接触面应有75%以上的面积紧贴3外露铳平面应防锈保护4焊接组装精度对口错边不大于U10,且不大于3.0mm5间隙偏差±1.0mm6搭接长度偏差±5.0mm7缝隙1.5mm8高度偏差±2.0mm9垂直度不大于b100,且不大于3.0mmmm10中心偏移±2.0mm11型钢错位连接处1.0mm其它处2.0mm表89（续）类别序号检查项目质量标准单位施工单位自检记录监理（建设）单位验收记录12焊接组装精度箱形截面高度偏差+2.0mm13宽度偏差±2.0mm14垂直度不大于b200,且不大于3.0mmmm15桁架结构杆件轴件交点错位3.0mm16安装焊健坡口坡口角度±5°钝边±1.0mm般项Il17外形尺'J-偏差桁架最外端两个孔或两端支承面最外侧距离偏差l24m+3.0-7.0mml>24m+5.0-10.0mm18桁架跨中高度偏差+10.0mm19桁架跨中拱度设计要求起拱±L25000mm设计未要求起拱+10.0-5mm20相邻节间弦杆弯曲（受压除外）L21000mm21檀条连接支座间距偏差÷5.0mm施工单位检查结果班组长：项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负贡人）年月日注：表中L?为长度；t为板、壁的厚度：E为宽度或板的自由外伸宽度
