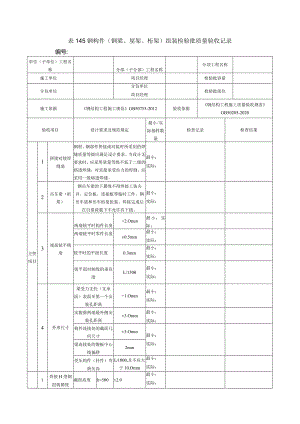

表145钢构件（钢梁、屋架、桁架）组装检验批质量验收记录.docx

表145钢构件（钢梁、屋架、桁架）组装检验批质量验收记录编号:单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据钢结构工程施工规范GB50755-2012验收依据钢结构工程施工质量验收规范GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1拼接对接焊缝翁钢材、钢部件拼接或对接时所采用的焊缝质量等级应满足设计要求。当设计无要求时，应采用质量等级不低于二级的熔透焊缝，对直接承受拉力的焊缝，应采用一级熔透焊缝。最小：实际：2吊车梁（桁架）钢吊车梁的下翼缘不得焊接工装夹具、定位板、连接板等临时工件。钢吊车梁和吊车桁架组装、焊接完成后在自重荷载下不允许有下挠。最小：实际：3端部铳平精度两端铳平时构件长度+2.Onun最小：实际：两端铳平时零件长度±0.5mm最小：实际：铳平时的平面长度0.3mm最小：实际：铳平面对轴线的垂直度L/1500最小：实际：4外形尺寸梁受力支托（支承面）表面至第一个安装孔距离÷1.Onun最小：实际：实腹梁两端最外侧安装孔距离±3.Omm最小：实际：构件连接处的截面几何尺寸±3.Onun最小：实际：梁连接处的腹板中心线偏移2nun受压构件（杆件）弯曲矢高L1000,且不应大于10.Omm最小：实际：1焊接H型钢组装精度截面高度h<500±2.0最小：实际：般项目500<h<1000±3.0最小：实际：h>1000±4.0最小：实际：截面宽度b±3.0最小：实际：腹板中心偏移2最小：实际：翼缘板垂直度AB/100,且不应大于3.0最小：实际：弯曲矢高（受压构件除外）L/1000,且不应大于10.0最小：实际：扭曲h250,且不应大于5.0最小：实际：腹板局部平面度fT64最小：实际：6<t<143最小：实际：T2M2最小：实际：2焊接组装精度对口错边4t10,且不大于3.0最小：实际：间隙a1.0最小：实际：搭接长度a±5.0最小：实际：缝隙1.5最小：实际：高度h±2.0最小：实际：垂直度b100,且不大于3.0最小：实际：中心偏差2.0最小：实际：型钢错位连接处1.0最小：实际：其他2.0最小：实际：箱形截面高度h±2.0最小：实际：宽度b±2.0最小：实际：土»b200,且不大垂直度于3.0最小：实际：3顶紧接触面设计要求顶紧的接触面应有75%以上的面积密贴，且边缘最大间隙不应大于0.8mm最小：实际：4轴线交点错位柜架结构组装时，杆件轴线交点偏移不宜大于4.Omm最小：实际：5铳平面保护外露铳平面和顶紧接触面应有防锈保护。最小：实际：6外形尺寸焊接实腹钢梁梁长度1.端部有凸缘支座板0-5.0最小：实际：其他形式±L2500,且不超过±5.0最小：实际：端部高度hh2000±2.0最小：实际：h>2000±3.0最小：实际：拱度设计要求起拱±L5000最小：实际：设计未要求起拱10.0-5.0最小：实际：侧弯矢高L/2000,且不大于10.0最小：实际：扭曲h250,且不大于10.0最小：实际：腹板局部平面度t65.0最小：实际：6<t<144.0最小：实际：t143.0最小：实际：翼缘板对腹板的垂直度b100,且不大于3.0最小：实际：吊车梁上翼缘与轨道接触面平面度1.0最小：实际：箱形截面对角线差3.0最小：实际：箱形截面两腹连接处1.0最小：实际：板至翼缘板中心线距离a其他处1.5最小：实际：梁端板的平面度（只允许凹进）h500,且不大于2.0最小：实际：梁端板与腹板的垂直度h500,且不大于2.0最小：实际：桁架最外端两个孔或两端支承面最外侧距离LL24m+3.0-7.0最小：实际：L>24m+5.0-10.0最小：实际：桁架跨中高度±10.0最小：实际：桁架跨中拱度设计要求起拱+L5000最小：实际：设计未要求起拱±10.0-5.0最小：实际：相邻节间弦杆弯曲L1/1000最小：实际：支撑面到第一个安装孔距离a±1.0最小：实际：楝条连接支座间距d±3.0最小：实际：施工单位检查结果班组长：分包单位项目质检员：项目部质检员：年月日专业监理工程师:监理单位 验收结论
