船用油漆的使用与注意事项.docx

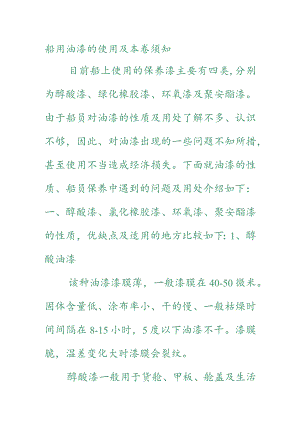

船用油漆的使用及本卷须知目前船上使用的保养漆主要有四类,分别为醇酸漆、绿化橡胶漆、环氧漆及聚安酯漆。由于船员对油漆的性质及用处了解不多、认识不够，因此、对油漆出现的一些问题不知所措，甚至使用不当造成经济损失。下面就油漆的性质、船员保养中遇到的问题及用处介绍如下：一、醇酸漆、氯化橡胶漆、环氧漆、聚安酯漆的性质，优缺点及适用的地方比较如下：1、醇酸油漆该种油漆漆膜薄，一般漆膜在40-50微米。固体含量低、涂布率小、干的慢、一般枯燥时间间隔在8-15小时，5度以下油漆不干。漆膜脆，温差变化大时漆膜会裂纹。醇酸漆一般用于货舱、甲板、舱盖及生活区建筑等。该漆不能用于压载水舱及淡水舱。2、氯化橡胶漆漆膜厚度一般可达40-50微米，固体含量低、漆膜柔软、有弹性及复原性，不受气温的影响。防锈性能比醇酸漆好，干的快、每度漆的枯燥间隔4-6小时，在0度以下不影响枯燥。氯化橡胶漆可用于船壳、甲板等处的防锈。但该漆不能用于货舱、压载舱、淡水舱及机舱。3、环氧漆油漆膜厚至少50-80微米不能太薄，油漆厚度可达300微米，固体含量高、涂布率高、难施工。干的快、不受天气影响，一般-10度以上可以正常施工。枯燥间隔3-6小时。环氧漆可防锈、防碰及防磨。该漆可用于船舶各处保养。但使用该漆前金属外表需喷砂25级。4、聚安酯漆油漆膜厚一般50微米，外表处理要求低，具有抗风蚀性能，高光泽及良好的耐磨、耐化学品、耐溶剂性能，持久曝露仍易复涂,但该品种价格较高。聚安酯漆因价格较高，一般用于船壳的干般局部、生活区、克令吊。二、船员在实际工作中常因不知原已涂漆的性质而导致油漆用错，若何试出已涂油漆的种类也就是说若何区别已枯燥面漆是醇酸漆、环氧漆及氯化橡胶漆首先用一块棉纱或破布浸湿在氯化橡胶的调漆水中，然后将浸湿的棉纱或破布放在准备鉴别的面漆外表，待5分钟后用此块湿棉纱或破布擦被浸湿的油漆外表，如果此油漆外表被融化擦掉，说明此面漆是氯化橡胶面漆。反之，不融化，擦不掉，说明此面漆是醇酸漆或环氧漆，那么若何区分醇酸漆和环氧漆，这很简单，用敲锈榔头轻敲油漆外表，油漆皮脱落为醇酸漆;外表坚硬的为环氧漆。三、油漆的存放及油漆是否能用的鉴别通常存放地点温度高油漆保存时间短，易变质。反之，保存时间长。一般每半年油漆桶需翻个存放。油漆开桶后，如油漆中没有块状，并能充分搅拌，漆可以使用。四、对于醇酸漆、氯化橡胶及环氧漆相互之间能否覆盖通常船员也不太清楚，现说明如下：A.醇酸漆做底，外表可以涂氯化橡胶面漆但最好不要这样做。醇酸漆外表不可涂环氧漆，否那么会产生油漆脱落或卷起。B.氯化橡胶漆做底,外表不可涂醇酸漆,否那么会产生龟裂。氯化橡胶漆外表不可涂环氧漆，否那么会产生裂纹或起皱。C.环氧漆做底,外表可以涂醇酸漆和氯化橡胶漆,但必须外表打磨拉毛。否那么两种漆不粘合。五、醇酸漆、氯化橡胶漆、环氧漆及聚安酯漆重涂油漆间隔及不正确重涂时间间隔会产生什么现象通常以20为标准，醇酸漆重涂时间间隔为8-15小时；氯化橡胶漆重涂时间间隔为4-6小时；环氧漆重涂时间间隔为3-6小时。如果不遵守规定时间间隔而提前涂漆，会产生油漆流挂、溶剂留滞导致龟裂及起泡。如果迟后涂漆间隔，环氧漆会失去最正确附着力。醇酸漆和氯化橡胶漆可迟后涂漆，但最好在枯燥时间内重涂。聚安酯漆重涂时间间隔为16小时；镜氧漆与聚安酯漆的间隔16小时。注意油漆时一定注意环境温度的变化，根据壁境温度适当延长或缩短间隔时间，保证油漆质量。六、油漆涂层厚度及涂布率情况1 .醇酸漆涂层厚度40微米左右，涂布率处7-8平方米/每升。2 .氯化橡胶漆涂层厚度50微米左右，涂布率5-6平方米/每升。3 .环氧漆涂层厚度75微米左右，涂布率6-7平方米/每升。4 .聚安酯漆涂层厚度50微米左右，涂布率约7平方米/每升。七、各类油漆调漆水使用方法及用量1 .要特别注意各类油漆调漆水不能混用,更不能用错。2 .醇酸漆调漆水使用量为0-5%,存放时间不同使用调漆水的量是不同的.通常存放时间长的漆用量稍大一些。3 .氯化橡胶漆调漆水使用量为4-8%,不能多用。4 .环氧漆调漆水使用量为8-12%,气温低时多加些，气温高时少加些。5 .聚安酯漆调漆水使用量为5%o总之，各种调漆水都不能过量，过多会使油漆分子别离，降低覆盖率，产生缝隙，易渗水后生锈。八、环氧漆的固化剂的使用环氧漆是双组分漆分大桶和小桶，小桶漆为固化剂、大桶的为油漆。使用时每一大桶油漆配一小桶固化剂，充分搅拌后一次用完，否者剩余油漆将变的象石头一样硬无法使用。如涂漆面积用不了一桶，就用多少按比例配多少，以免造成浪费。固化剂的比例一定配适宜，过多油漆干的快，会导致油漆工作还未完，桶里的油漆已干不能用了；固化剂少油漆不干。所以环氧漆使用的关键是固化剂与油漆比例正确。工作完毕后油漆工具也要及时清洗,否那么下次无法使用。九、施工涂漆时的温度、湿度对油漆的影响1.醇酸漆在5以上，湿度85%以下。低于5油漆不干。2 .氯化橡胶漆、聚安酯漆在0以上，湿度85%以下。3 .环氧漆0以上，湿度85%以下可施工。另冬季在船敞施工该漆还有冬用型，可在-10左右环境温度进展。十、涂漆时甲板外表预处理1 .醇酸漆、氯化橡胶漆和聚安酯漆涂漆前需用淡水清洗去除盐份、除锈、擦净外表，一般两度底漆一度面漆或两度底漆两度面漆。特别要注意外表盐份清洗干净，因盐份会吸收水份使钢板很快生锈。2 .环氧漆涂漆前外表需2.5级喷砂。十一、边水柜油漆目前边水柜油漆有两大类，A）沥青镶氧漆，漆膜厚度一般125微米，高性能防锈漆，防止钢板腐蚀，防水性能特别好，对外表处理要求较高。B）磁亮漆（防腐漆），油漆膜厚一般75微米，外观为不透明棕色液体,防锈防水性能好，涂足）段补前对外表彻底去除。以上施工时注意通风，外表去盐分。十二、水线下防污漆目前我公司的船水线下均使用自抛光防污漆，其防污性能是船舶在航行中漆膜不断的抛光磨耗，并释放出毒素，以防止海生物在船体上存在。船速慢油漆膜抛光速度慢，释放的毒素也少。船舶停航油漆膜没有抛光和磨耗，也就没有毒素释放。因此，船舶在停航期间会有海生物在船体上存在。一般情况下船舶停航10天以内船体上会有海生物存在，但不会长结实，一旦船舶正常航行新长的海生物会在水流的作用下冲掉。如停航15天以上船体上的海生物会长结实,导致污底影响船速或加大油耗此情况期租船应注意与租家交涉。
