胜利小区基坑开挖施工方案探秘.docx

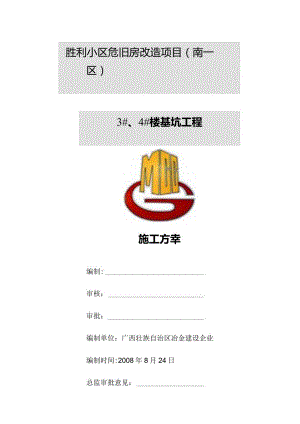

胜利小区危旧房改造项目（南一区）3#、4#楼基坑工程施工方幸编制:审核：审批：编制单位：广西壮族自治区冶金建设企业编制时间:2008年8月24日总监审批意见：监理单位（章）：建设单位项目负责人审批意见:建设单位（章）:L工程总体概述错误!未定义书签。1.I工程概述错误!未定义书签。1.2工程概况错误!未定义书签。1.3本方案编制根据错误!未定义书签。2.工程特点和地质状况错误!未定义书签。2.1 工程特点错误!未定义书签。2.2 地质状况错误!未定义书签。3施工布署错误!未定义书签。3.1 施工思绪错误!未定义书签。3.2 施工流程错误!未定义书签。3.3施工段划分错误!未定义书签。3.4施工组织错误!未定义书签。4 .施工进度计划错误!未定义书签。5 .重要施工措施错误!未定义书签。5.1 工程测量错误!未定义书签。5.1.1 布网原则错误!未定义书签。5.1.2 施工控制网的测设错误!未定义书签。5.1.3 高程控制网的布设错误!未定义书签。52±方开挖及边坡支护工程错误!未定义书签。开挖原则错误!未定义书签。基坑土方的开挖与外运错误!未定义书签。土方开挖施工错误!未定义书签。土方开挖过程中应注意的问题错误!未定义书签。土方开挖期间排水错误!未定义书签。基坑支护措施错误!未定义书签。监控测量错误!未定义书签。基坑四面基础设施分布状况及保护措施错误!未定义书签。6 .重要机械设备计划、劳动力计划错误!未定义书签。6.1 重要机械设备计划错误!未定义书签。6 .2劳动力计划错误!未定义书签。7 .质量保证措施错误!未定义书签。8 .进度保证措施错误!未定义书签。9 .安全生产措施错误!未定义书签。10 .文明施工措施错误!未定义书签。胜利小区危旧房改造项目（南一区）工程深基坑开挖施工方案1 .工程总体概述1.1 工程概述工程名称：胜利小区危旧房改造项目（南一区）3#,4#楼工程工程地点：柳州市胜利小区教师公寓东边建设单位：柳州市房地产开发有限责任企业设计单位：柳州市建筑设计科学研究院监理单位：柳州市华宇工程建设监理企业勘察单位：核工业柳州工程勘察院质量规定：合格以上（含合格）工程工程范围：地下室基坑土方开挖施工承包方式：根据建设单位提供的图纸、工程性质、工程特点和施工现场状况，由我企业以包工包料、包质量、包工期、包安全、包文明施工日勺方式进行包干。1.2工程概况工程位于柳州市胜利小区教师公东侧，建筑面积约43000M2,净用地面积为8250M2,地下室1层,地上18层。设计±0.00相称于黄海高程92.977M,自然地面平均标高为92.500mo根据基坑边坡支护设计图纸规定大开挖至88.250m,实际开挖深度4.25m左右，筏板基础及电梯井部位最大挖深达7m左右。地下室底板面积为7445M2,初步计算深基坑开挖土方420231。1.3本方案编制根据根据胜利小区危旧房改造项目(南一区)工程设计图纸、基坑围护方案。(2)国家和行业颁布的有关现行施工规范和原则。自治区、市有关建筑工程现场文明施工管理措施。我企业现时日勺施工管理模式及设备、材料配置状况。我企业同类工程经验及成果。2.工程特点和地质状况2.1 工程特点本工程处在胜利小区教师公寓东侧，西、南、北侧均为小区交通干道,道路下管线众多，且资料不全，距离基坑较近的管线有东侧路灯线，其中东侧地下室於墙中线离一台变压器只有1.5m左右，且东侧碎墙中线所有在已建施工围墙外。并有一条10千伏高压线由东北方向至南方向跨过施工现场，高度只有8m。东南侧有一座IloKV输电线铁塔，离地下室聆墙中线只有8m。基坑西侧南部地下室舲墙中线距离教师公寓围墙最小距离只为4.43.M,基坑北侧为另一标段基坑。基坑南侧有IlOKV输电线往施工围墙上空平行穿过。地下室基坑工程开挖深度较深，而开挖面周围红线距离较近且地形复杂，保护规定较高。根据柳州建筑设计科学研究院设计基坑边坡支护方案，设计采用经济安全日勺基坑侧壁浇覆水泥砂浆作为本工程基坑围护挡土、隔水构造。根据核工业柳州工程勘察院出具日勺地质汇报显示，该区域场地水位埋深为06田至1.5111,基水量小，对基础施工无影响。基坑内按设计图纸做排水沟集中抽排。平面图如下另一标段基坑1,.2'梭工程/O教师公密楼一地下室施工现场平面图2.2地质状况根据核工业柳州工程勘察院柳州市胜利小区南一区岩土工程勘察汇报，本工程的工程地质状况有如下特点：场区覆盖第四系土层包括人工填土层，坡残积红粘土层，下伏基岩为大埔组（Czd）白云岩本工程基础置于第层上，此层土质上部黄、褐黄色，下部灰、灰黑色，稍湿，土体构造紧密，土质均匀，刀切面光滑。基坑底位于第层粉土、第T层粉砂中，基坑开挖至该层易发生涌砂、涌水现象。基坑开挖波及2个工程地质层，其各地基土层日勺埋藏分布状况及工程地质特性如下：土层名称层厚（M）容重Y(KN/M3)杂填土0.20-2.0018.9坚硬红粘土8.0016.0020.13 .施工布署3.1 施工思绪从基坑开挖到水泥砂浆形成时间对围护墙体和坑周地层位移有明显的有关性，为了充足考虑时空效应，以合理运用土体自身在开挖过程中约束位移的潜力而到达控制位移和保护环境的目的，故第一层（支撑以上土方），采用了首先开挖中央区土方后挖四面土方的措施。因目前3#楼东侧及东南侧受条件影响临时不能对此区域开挖施工，为保证整体工程工期考虑，采用先开挖4*楼的措施，分层开挖至设计开挖标高，同步按规定南、西两侧按设计做好边坡支护工程，东侧按1：1.5自然放坡地以保证未开挖区域场地安全。待4,楼筏板基础及碑墙浇筑完毕后并待东侧障碍处理完毕后再开挖于楼基坑3.2 施工流程40楼区域开挖第一层土一-坡项排水及路面工程一-分层开挖到设计标高及水泥砂浆护壁工程一坑底排水工程一筏板基础及於墙施工-开挖3'楼区域第一层±-回填至4口楼筏板至地下室板底标高一-循环项。3.3 施工段划分根据上述施工思绪及现场条件将地下室土方开挖工程并结合基础工程划分为两个施工段，土方工程与基础工程组织流水施工，两个施工段按楼层占地面积来划分。详细图示见下见施工段划分图3.4 施工组织根据本工程规模和特点，组建了强大日勺项目管理机构即项目经理部，由我企业委派具有丰富现场施工管理经验的项目经理，配置两位项目副经理和一位总工程师，同步还配有施工技术、安全、机械设备、质量、计划、预算等方面的专业技术人员，使项目实现全面质量管理，以保证施工工序受控，建造业主满意工程。4 .施工进度计划根据整体工程施工工期规定土方开挖工程及支护工程为30天。考虑目前需分楼层开挖基坑进行基础工程。第一施工段需要20天，第二施工段需15天。5 .重要施工措施5.1 工程测量该工程占地面积较大，场地比较平坦畅通，这对施工平面控制网的布设比较有利，考虑该工程的实际状况采用外控法，一次性建立统一的平面施工控制网。5.1.1 布网原则先整体，后局部，高精度控制低精度；控制点要选在拘束度大、安全、易保护日勺位置，通视条件良好，分布均匀。5.1.2 施工控制网的测设控制点引测根据常规施工，甲方应至少给出二个都市高程点，我项目部并据此在场区内引测3个控制点，规定埋深1.5米，用硅浇注并以钢柱作标识，并测定高程作为工程定位放线根据。控制网布设根据场内导线控制点，沿距建筑物基坑边坡线约2米远位置测设各轴线方向控制基准点，埋设外控基准点，规定埋深0.5%并浇注於稳固。控制网加密和施工放线垫层施工完毕后，要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标识，规定轴线间距、线垂直角必须附合规范规定。建筑坐标系时建立为便于施工中测量数据计算，需要建立建筑坐标系。施工中的数据计算，放样工作均应以此坐标系为根据。5.1.3 高程控制网的布设高程控制网起始根据：高程控制网根据业主提供场区内高程控制基点测设。高程控制网的布设考虑到施测以便，高程控制网拟布设在基坑周围转角部位，100X100Innl木方打入地下约1米深度，在该竖平面上涂上红色标志，并在旁侧注明相对标高。高程控制网的精度等级及测量措施。根据工程施工测量规范标高控制网拟采用四等水准测量措施测定。测量仪器选用DS3型水准仪及南方全站仪，来回观测。基坑标高的控制本工程土方机械开挖，只留一步（30OyM厚）人工清理土方，清理至设计承台底标高处。在土方施工预留清底日勺30Cm层面上，每隔3米设水平桩控制基底标高。土方开挖时派专人测量基底土层开挖标高，防止超挖。5.2土方开挖及边坡支护工程开挖原则必须确立绝对安全的指导思想，保证邻近建筑物和地下管线日勺正常使用，保证基坑坑壁的稳定，最大程度减小支护构造的变形。为此，确定基坑开挖日勺原则是：分层开挖。先浇筑水泥砂浆护壁，后挖土。有助于施工安全，提高工效。5.2.2基坑土方的开挖与外运根据设计图纸各部位设计标高、现场自然地坪标高，基坑的实际挖深以4.25m为主（地下室板底标高），局部电梯井最大挖深7M,地下室底板面积为7445Af,初步计算深基坑开挖土方42023M）（2）马道口的设置在场地南门入口处设一种马道口，宽12M,与南侧接驳处日勺市政水沟盖板上方铺设20MM厚钢板，以保护设施。机械选型和数量从易用、环境保护、高效的角度出发，选用小松220压反铲挖土机，直接进行铲挖和装载作业，设计挖土机2台，运土车2530辆。施工安排为加紧施工进度，保证施工工期，在处理周围扰民影响的状况下，土方挖运可实行两班作业，在扰民与民扰原因严重时，可避开居民夜间休息时间，实行白班工作制。基坑开挖路线施工段开挖先后次序因施工现场在已居住小区住宅中央，小道路狭窄，确定空车从东门进,重车从南门出。5.2.3土方开挖施工一、施工准备：、办理好余泥渣土排放证；、土方挖掘机已进场。、测量基坑放坡位置边线。二、开挖措施本工程基坑上方拟分4层开挖。每层开挖深度不超过L3m。1、挖第一层土用大反铲将地表土层挖去L3m厚。2、浇筑砂浆护壁工程按照基坑边坡支护阐明日勺有关内容，进行测量放线，定出围檀及支撑的位置，砂浆强度到达70%方可开挖下层土。3、挖第二层土。4、浇筑砂浆护壁工程。以3、4项工作循环施工至设计标高。5、机械开挖基坑，在基底土标高上预留20Omm土层用人工清理，保证基底土层不被扰动。6、独立基础及舲墙条形基础、筏板基础在基坑内采用人工与机械相结合措施开挖。弃土经马道运送上地面。三、修建马道在基坑南侧即施工现场南门处修筑坡道（按1：5考虑）。四、基坑排水措施根据地质资料分析，理论上基坑外的地下水不会大量渗透坑内，并且基坑施工期间非柳州市的雨季期，不必专门设置降水井进行降水，防止地表水流入基坑，在地面沿边坡外设截水沟，将截留水排到市政排水系统，截水沟截面宽30Omnb深为200mmo基坑底设排水沟和集水井。排水沟地下室於墙外,截面为300×200mm,按i=0.5%进行找坡，每隔3050米设置一种砖砌集水井，截面为800X800XxlOOOmmo每个集水井配置一台高扬程潜水泵，将水抽
