群塔作业防碰撞专项施工方案.docx

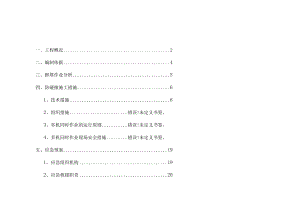

一、工程概况2二、编制依据4三、群塔作业分析5四、防碰撞施工措施61、技术措施62、组织措施错误!未定义书签。3、多机同时作业的运行原则错误!未定义书签。4、多机同时作业现场安全措施错误!未定义书签。五、应急预案191、应急组织机构192、应急救援职责203、危险源识别分析214、应急演练215、应急处理流程错误!未定义书签。6、应急处理方法错误!未定义书签。7、应急救援电话机路线2六、附图31、施工总平布置图（塔吊平面位置关系）32、塔吊限位平面布置图4一、工程概况1.l本方案适用于南充恒大城项目部，其建筑面积为173948.98平方米，地上总建筑面积为128405.02平方米，地下建筑面积为45543.96平方米。结构形式:钢筋混凝土框架剪力墙结构，建筑层数:本工程设地下1层整体地下室，地上由15栋单体建筑组成，分别为11栋2632层高层住宅、1栋2层售楼部、1栋2层综合楼和2栋1层门卫室组成。1.2.常规建筑概况：包括工程地理位置，建筑面积，栋号数等；（以填空形式体现）拟安装塔吊楼栋的基本信息：楼栋用途（办公、住宅）、建筑面积、层高、建筑总高度等；（以表格形式体现）；1. 3.群塔情况施工现场4#楼9#楼计划布置6台QTZ63型塔吊，其中1#（4#楼）、2#（5#楼）、3#（6#楼）塔吊为QTZ5610,臂长56m米；4#（7#楼）、5#（8#楼）、6#（9#楼）塔吊为QTZ5013,臂长50m米。1#-6#塔吊在主楼屋面工程完成后拆除。塔吊进出场时间表机械设备编号安装时间拆除时间塔吊1#2015.6.302016.8.202#2015.6.102016.5.113#2015.6.152016.5.114#2015.7.52016.8.245#2015.7.52016.8.246#2015.7.52016.8.24二、编制依据序号类别名称编号1国标塔式起重机安全规程GB5144-20062行标塔式起重机操作使用规程JG/J100-19993施工现场机械设备检查技术规程JGJ60-20084建筑机械使用安全技术规程JGJ33-20125施工现场临时用电安全技术规范JGJ46-20056建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-20107塔式起重机设计规范GB/T13752-19928建筑施工安全检查标准JGJ59-20119危险性较大的分部分项工程安全管理办法建设部87号文地标,10其他XX工程施工组织设计11XX工程施工设计图纸三、群塔作业分析本期工程预计配备3台塔吊,随工程进度安装，平面布置图见附图之。从平面布置图可以看出，为尽量减少施工盲点，并满足施工效率的要求，各塔吊覆盖范围多处相交，在塔吊作业时或有风时易发生碰撞，必须进行群塔管理，以免出现塔吊安全事故。群塔作业潜在危险源如下：1、低塔起重臂与高塔起重臂；2、低塔起重臂拉杆与高塔起重臂的碰撞；3、低塔起重臂与高塔钢丝绳的碰撞；群塔作业相互干涉情况一览表:X#塔X#塔X#塔X#塔X#塔X#塔X#塔X#塔X#塔X#塔X#塔X#塔四、防碰撞施工措施1、技术措施根据塔式起重机平安规程(GB5144-2006)中多机作业的平安间隔请求，使各机间在程度或垂直方向坚持足够的平安间隔，就能够有效地处理塔吊起重臂与均衡臂、拉杆、塔身之间的碰撞。1.1 当塔吊与建筑在平面上发作抵触，建筑物施工高度超于临近塔吊，此时要对临近塔吊停止回转限位；本工程塔吊限位状况详见附图。1.2 相邻两台塔机的高度（含升至最高点），控制在至少4米的高差，保证处于高处塔机的起重臂距处于低位塔机的顶部至少有4米的间隔，且保证平安施工作业高度；1.3 当塔吊掩盖超出施工范围，应在掩盖范围的道路等设置标识标牌。1.4 场内建筑物布置比拟密集，在塔机装置过程中采取阶梯式的装置办法。后需附塔吊装置信息表，相邻塔吊初始装置立面图（塔吊初始装置高度、相邻塔吊立面关系及间隔）。塔吊安装详表机械设备编号基顶标高初始安装高度备注塔吊1#XXXXXXXXXXXXXXXX.XXXXXXXX1.5 以本工程为例：率先进行5#楼、6#楼塔吊提升（提升后，确保7#楼塔吊低于6#楼塔吊，6#楼塔吊低于5#楼塔吊），然后进行4#楼塔吊提升（提升后，确保4#楼塔吊低于5#楼塔吊），然后进行8#楼、9#楼塔吊提升，（提升后，确保7#楼塔吊低于8#楼塔吊，8#楼塔吊低于9#楼塔吊）。各项目依据实践状况论述各塔吊提升先后次第、高度及提升后塔吊位置关系；到某一高度需求缩臂（接臂）的状况。2、组织措施项目部应组织多机作业的相关人员，如施工调度员、塔机操作人员、司讯人员停止相应的岗前培训和作业前的平安技术交底。塔机运用过程中应合理的布置工程进度，保证回转范围内发作干预的塔机在顶升加节时坚持足够的高度差。应按“就快不就慢”的准绳，依据工程进度统一肯定塔机的顶升高度和到位时间，各塔依照正确的高度、时间如期完成顶升，不得提早或延时。3、多机同时作业的运转准绳1.1 低塔让高塔：塔身高度较低的塔机，在转臂前应察看塔身高度较高的塔机的运转状况后再运转。1.2 后塔让先塔：在两塔机塔臂穿插区域内运转时，后进入该区域的塔机要避让先进入该区域的塔机。1.3 动塔让静塔：在两塔机塔臂穿插遇有运转时，在一塔机无回转、变幅等动作时，另一停止回转或变幅的塔机应对其停止避让。1.4 轻车让重车：在两塔机同时运转时，无载荷塔机应避让有载荷塔机。1.5 客塔让主塔：以不同单位实践工作区域划分塔机工作区域时，若塔机塔臂进入非本单位工作区域时，客区域的塔机要让主区域的塔机。3. 6在前者优先：执行上列准绳，当呈现多项时，按排列次第在前者优先。4、多机同时作业现场平安措施4.1运用过程中的平安措施“以人为本，平安第一”，无论塔机的高度调整，还是塔机的回转限位，真正请求塔机能正常平安运转还得依托人的指挥和操作，特别是指挥起重工和操作工的技术程度和义务心。因而，为了保证现场多塔塔机的平安、有序运转，防止发作碰撞，各操作人员必需严厉恪守如下操作规则：4. 4.1一切作业人员（司机、信号指挥、司索等），必需进过特地的培训，持证上岗，要理解机械的结构和作用原理以及操作办法。4. 4.2司机熟习机械工作原理，颐养规程，平安操作规程，并严厉恪守执行。4. 4.3全体人员必需据守岗位，当班期间必需在驾驶室值班，严禁酒后当班，严禁疲倦当班，严禁当班时间接打手机。4. 4.4起重机装置后必需进过运转实验并经调整方可运用。4.4. 5塔式起重机必需用牢靠的接地，一切电器设备外壳都应与机体妥善衔接，其接地线断面不小于25mm2,接地电阻不大于4,主回路和控制回路的绝缘电阻均不得小于0.5o4. 4.6塔式起重机装置后，应重新调理好各种平安维护安装和限位开关。5. 4.7塔式起重机普通准许工作气温为-20-+400C,风速低于6级。4.4.8合上总闸后用试电笔检查金属构造局部能否有漏电现象，确认平安前方可上梯子进入驾驶室。4.4.9检查钢丝绳的磨损状况，光滑能否良好。4.4.10用空车运转的办法检查三个控制器的转动安装有无缺点，制动器能否灵活，传动局部光滑油量能否充足，声音能否正常。4.4.11检查电源电压，能否契合起重机工作电压请求。4.4.12严禁人员乘坐或应用起重机升降。4.4.13塔机长时间暂停工作时，吊钩应起到最高处，小车拉到最近点并卸去吊钩上的吊索，大臂按顺风向停置。4.4.14塔机与信号指挥人员必需装备对讲机，对讲机经统一肯定频率后必需锁频，运用人员无权调动频率，且要做到专机专用。4.4.15信号指挥人员应与塔机组相对固定，无特殊缘由不得随意改换指挥人员：指挥人员未经主管和担任人同意，不得私自换岗。4.4.16指挥过程中严厉执行信号指挥人员与塔机司机的应对制度，即：信号指挥人员发出动作指令时，先呼叫被指挥塔机的编号，待塔机司机应对后，信号指挥人员方可发出塔机动作指令。4.4.17信号指挥人员必需时辰目视塔机吊钩与被吊物。塔机转臂过程中，信号指挥人员还须环顾四周相邻塔机的工作状态，并发出平安指示言语。平安指示言语必需明白、简短、完好明晰。4.4.18操作控制器时，首先从中止点（零位）转动到第一级，然后逐级增、减速度，制止越级操作。4.4.19任何一个机构换向时,都应将控制器平盘指针先转到零位，并待运动中止后在转向另一个方向。4.4.20吊钩起升的最大高度应间隔起重臂1米以上。4.4.21工作中休息和下班时，不得将起重吊物悬挂在空中。4.4.22驾驶室中制止非工作人员进入，不得放置阻碍操作的物品。4.4.23起重机在操作过程中发作毛病，应立刻中止操作，并设法放下其中物停止修理。起重机发作异常要及时报告处置，严禁带毛病作业4.4.24雷雨、暴雨、六级以上大风时制止运用，并将吊臂放在平安位置。4.4.25塔吊在起吊重物后应首先变换幅度，将重物回拉到靠近大臂根部恰当位置后，在旋转大臂。4.4.26塔机起重臂、均衡臂端部、塔机最高处装置平安反光警示器（灯）。4.4.27施工现场应设可以满足塔机夜间施工的照明灯塔，亮度以塔机司机可以看清起重绳为准。4.4.28起重工作业前、中、交班时，必需对制动器、吊钩、钢丝绳和平安安装停止检查。发现性能不正常时,应在操作前扫除。经司机全面检查，确认起重机已具备平安牢靠运用条件，并做好颐养作业和检查记载后，方可按指挥信号作业。司机操作时要集中精神，留意信号和作业场区，防止发作过卷和碰撞。起重机起落臂杆、行走、回转时要留意察看四周状况，由塔机指挥担任指挥和监护。4.4.29在吊运过程中，被吊物的高度要高于空中设备或其他物体1米以上，吊件下不得有人，不得将吊件从人头顶上运转吊运。当确认塔机各性能正常且塔吊作业幅度范围内无障碍物及人员滞留时，才能够闭合主电源，闭合主电源前，应使一切的控制器手柄置于零位。工作中忽然断电时，应将一切的控制器手柄板回零位。在重新工作前，应检查起重机工作能否都正常。4.4.30进入施工作业现场的塔机司机,要严厉恪守各项规章制度和现场管理规则，做到严谨自律，一丝不苟，制止各行其是。4.4.31开车前，必需鸣铃或报警。操作中接近人时，亦应给以断续铃声或报警。4.4.32操作应按指挥信号停止。对紧急停车信号。不管何人发出，都应立刻执行。对违章指挥，司机有权回绝执行。4.4.33对严厉限制塔臂回转角度的塔机，要采取塔臂回转限制措施。4.4.34起重机在工作中，不允许任何人员上下爬梯，也不得检修和调整机件。司机停止维护颐养时，应切断主电源并挂上标志牌或加锁，如存在未消弭的毛病，应通知接班司机。4.4.35起重机在运转过程中制止用手触摸钢丝绳、滑轮，以避免发作事故。4.4.36多
