第十八章电功率寒假作业.docx

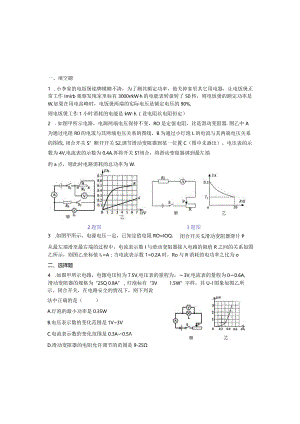

一、填空题1 .小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作Imirb观察发现家里标有3000rkWh的电能表转盘转了50转，则电饭煲的额定功率是W,如果在用电高峰时，电饭煲两端的实际电压是额定电压的90%,则电饭煲工作1小时消耗的电能是kW-h.（设电阻丝电阻恒定）2 .如图甲所示电路，电源两端电压保持不变，RO是定值电阻，比是滑动变阻器.图乙中A为通过电阻R0的电流与其两端电压关系的图线，B为通过小灯泡L的电流与其两端电压关系的图线.闭合开关S”断开开关S2,调节滑动变阻器到某一位置C（图中未画出），电压表的示数为4V,电流表的示数为0.4A.再将开关S?闭合，将滑动变阻器调到最左端的a点，则此时电路消耗的总功率为W.2题图3题图闭合开关S,滑动变阻器滑片P3 .如图甲所示，电源电压一定，已知定值电阻RO=IOQ.从最左端滑至最右端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示，则图乙坐标值I1=A；当电流表示数1=0.2A时，Ro与R消耗的电功率之比为o二、选择题4 .如图甲所示电路，电源电压恒为7.5V,电压表的量程为。3V,电流表的量程为00.6A,滑动变阻器的规格为“25Q 0.8A”，灯泡标有“3V1.5W”字样，其U-I图象如图乙所示。闭合开关，在电路安全的情况下，则下列说法中正确的是（）A.灯泡的最小功率是0.35WB.电压表示数的变化范围是1V3VC.电流表示数的变化范围是0.3A0.5D.滑动变阻器的电阻允许调节的范围是9-255.如图所示电路，电源电压6V保持不变，定值电阻R=IOC,滑动变阻器R?的最大阻值为20Q.闭合开关，在滑片b端向a端移动的过程中，以下说法正确的是()A.滑片在b端时，电流表示数为0.3Ar-(y)一IB.滑片移到中点时，电压表示数为2Vj-hLcJC.电路消耗的最大功率为3.6W（八）R1”的D.电压表示数与电流表示数的比值不变lVJ三、计算题6.如图所示，是某电器设备的一部分电路。已知电源电压和灯泡的阻值均保持不变，定值电阻R(FK)Q,灯泡L上标有“6V3.6W”的字样。开关Sz为单刀双掷开关，电源和电压表的内阻不计。请画出本题各小问的等效电路图。(1)只闭合开关Sl时，电流表示数L=IA,求电源电压；ZQL(2)一在不损坏电流表及电源的情况下，闭合开关S1,将一0'住=/开关S2接“a”，移动滑片P置于其中点，此时电流表示数1I(A>I2=I.5A,求滑动变阻器的最大阻值；1J(3)当开关Sl断开，开关S2接“b”时，移动滑动变阻器滑片P,使灯泡L正常发光，求滑动变阻器消耗的电功率。四、实验题7.某同学做“测量小灯泡电功率”的实验时,连接了如图甲所示的电路,实验前观察小灯泡的螺旋套上标有“2.5V”字样。落常小Z用笔画线代替导线完成甲图的堰s%j电路连接。(向我.产在闭合开关前,变阻器的滑片喇34fco°(3)闭合开关,移动变阻器的滑片，使电压表的示数为V时,小灯泡正常发光,此时电流表表盘如乙图所示，电流表的示数是A,则小灯泡的额定电功率是W,此时小灯泡灯丝电阻为Q。(4)向右移动变阻器滑片,会看到灯泡变一些。若实验中小灯泡灯丝烧断,则电流表无示数，电压表O1. 1000；0.812. 4.2.3. 0.1；2：14. D5. C6. (1)6V；(2)40Q；(3)2.4W7. (1)如图(2)左；(3)2.5;0.2;0.5;12.5;(4)亮;示数变大。
