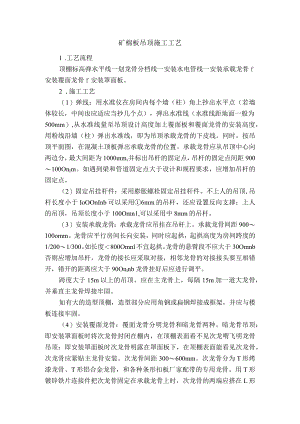

矿棉板吊顶施工工艺.docx

矿棉板吊顶施工工艺1 .工艺流程顶棚标高弹水平线一划龙骨分档线一安装水电管线一安装承载龙骨f安装覆面龙骨f安装罩面板。2 ,施工工艺（1）弹线：用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适应当抄几个点），弹出水准线（水准线距地面一般为500mm）,从水准线量至吊顶设计高度加上覆面板和覆面龙骨的安装高度，用粉线沿墙（柱）弹出水准线，即为吊顶承载龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出承载龙骨的位置。承载龙骨应从吊顶中心向两边分，最大间距为1000nm,并标出吊杆的固定点，吊杆的固定点间距900100OnIm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。（2）固定吊挂杆件：采用膨胀螺栓固定吊挂杆件。不上人的吊顶,吊杆长度小于IoOOnInb可以采用6mm的吊杆，还应设置反向支撑；上人的吊顶，吊顶长度小于100Omn1,可以采用中8mm的吊杆。（3）安装承载龙骨：承载龙骨应吊挂在吊杆上。承载龙骨间距900100omm。龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/2001/300。如长度800Omnl不宜起拱。龙骨的悬臂段不应大于30Omnb否则应增加吊杆，龙骨的接长应采取对接，相邻龙骨的对接接头要互相错开，错开的距离应大于90Onlnb龙骨挂好后应进行调平。跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。如有大的造型顶棚，造型部分应用角钢或扁钢焊接成框架，并应与楼板连接牢固。（4）安装覆面龙骨：覆面龙骨分明龙骨和暗龙骨两种。暗龙骨吊顶：即安装罩面板时将次龙骨封闭在棚内，在顶棚表面看不见次龙喟飞明龙骨吊顶：即安装罩面板时次龙骨明露在罩面板下，在顶棚表面能看见次龙骨。次龙骨应紧贴主龙骨安装。次龙骨间距300600mm。次龙骨分为T形烤漆龙骨、T形铝合金龙骨，和各种条形扣板厂家配带的专用龙骨。用T形镀锌铁片连接件把次龙骨固定在承载龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上，条形扣板有专用的阴角线做边龙骨。(5)罩面板安装：吊挂顶棚罩面板常用的板材有吸声矿棉板、硅钙板、塑料板、隔栅和各种扣板等。安装时，应注意板背面的箭头方向和白线方向一致，以保证花样、图案的整体性；饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面的交接应吻合、严密。3 .质量关键要点吊顶龙骨必须牢固、平整：利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线组装周边骨架。受力节点应装订严密、牢固、保证龙骨的整体刚度。龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行固定。吊顶面层必须平整：施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；与相邻龙骨接头要错开，避免主龙骨向一边倾斜。龙骨安装完毕，应经检查合格后再安装饰面板。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料的质量要求。大于3kg重型灯具、电扇及其重型设备严禁安装吊顶工程的龙骨上。4 .成品保护(1)轻钢骨架及罩面板安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上。(2)轻钢骨架、罩面板及其他吊顶材料在入场存放、使用过程中严格管理，板材上不宜防止其他材料，保证板材不受潮、不变形。(3)施工顶棚部位已安装的门窗，已施工完毕的地面、墙面、窗台等应注意保护，防止污损。(4)已装轻钢骨架不得上人踩踏。其他工种吊挂件或重物严禁吊于轻钢骨架上。（5）为了保护成品，罩面板安装必须在棚内管道、试水、保温等一切工序全部完成验收后进行。
