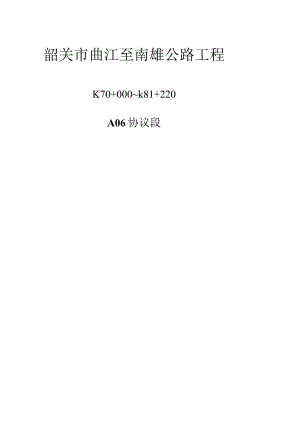

砌筑防护工程实施方案.docx

韶关市曲江至南雄公路工程K70+000k81+220A06协议段工报告K70+000k72+220施工单位：江苏省镇江市路桥工程总企业编制时间：二00八年十月二十日分项（分部）工程动工申请协议段:A06编号：承包单位:江苏省镇江路桥总企业监理单位:广东省公路工程监理站建设项目名称:韶关市曲江至南雄公路工程分项（分部）名称:防护工程里程桩号:K70+000-K72+220工程重要内容:拱形骨架护坡、护脚墙附件：1、2、3、4、5、6、7、工程概况、工作内容施工方案、措施质量控制指标、检查频率和措施施工进度计划；拟投入的施工重要管理人员机械、材料配置状况及计划原则试验审批表、原材料审批表施工准备状况：1、重要管理人员，施工机械设备已到位。2、施工方案已审批。3、原则试验己审批，见审批表。4、试验人员，仪器设备齐全。5、施工放样已报验。项目经理（签名盖章）：日期：驻地监理工程师:签名：日期:总监理工程师:签名：日期:抄报:业主（本表一式三份,总监办、承包人各一份，业主一份）。监表5进场设备报验单项目名称：韶关市曲江至南雄公路工程承包单位：江苏省镇江路桥总企业协议段：A06监理单位：广东省公路工程监理站编号：致（驻地监理工程师）熊朝晖先生:下列施工设备已按协议规定进场，请查验签证，准予使用。承包人日期序号设备名称规格型号数量进场日期技术状况拟用何处备注1挖掘机日产EX20012023.3.20良好防护工程2装载机50型1良好防护工程3打夯机12023.3.15全新防护工程4发电机ZSlllO1全新防护工程5自卸车>10m35全新防护工程6杜拌和机JS500强制式1良好防护工程7砂浆搅拌机22023.7.30良好防护工程8洒水车良好防护工程9水泵IS371良好防护工程1011致（承包人）:经查证：1.性能、数量能满足施工需要的设备:（准予进场使用的设备）2 .性能不符合施工规定的设备:（由承包人更换后再报B¾设备）3 .数量或能力局限性的设备:（由承包人补充日勺设备）请你尽快按施工进度规定，配齐、配足所需的设备。现场监理日期驻地监理组长日期由承包人呈报三份，查验后驻地监理工程师留一份，总监办一份，退承包人一份。边坡防护工程施工方案一、工程概况1.1 地理位置、地形地貌韶关市曲江至南雄高速公路A06协议段起点位于始兴县长坑俚村以北(K70+000),总体呈北东走向，延伸至始兴县郭屋村(K81+220)。路线基本平行渍江河谷,路线处在第四纪粤北相对隆起区，通过南岭山系南侧。丘陵地形多呈波状起伏，山坡坡度一般为15°35。，但部分山体坡度较陡。大部分坡体地表植被发育。1.2 河流水系该区溪流发育，沿线通过0较大河流有淡江、凌江等，多数发源于北部山区。渍江为北江水系的重要支流之一，淡江干流总体由北东流向南西，两侧支流或由北东向南西、或由南东向北西汇入干流。祯江发源于江西省信丰爬烂寨，流经南雄、始兴、仁化等县市，在韶关与武水汇合称北江，流域面积7554Km2,主流长21IKm,属山区性河流，洪水多发生在49月，河床个别地段由于淤积等原因形成沙洲及陡滩，有逐年淤高的趋势。1.3 .气候项目区年降水量多在13002400mm,数年平均降水量1537.4mm历年最大日降水量208.8mm；每年雨季集中在59月，暴雨集中在79月，雨季降雨量占整年降雨量的71.4%以上；湿度大，数年平均相对湿度76机由于暴雨集中，地表径流强，对新开挖地表最易千万冲刷水毁等病害。项目区年平均风速2.lms,极大风速18mso整年主导风向为北东风。1.4 区域地质概况在区域构造上，本项目路线通过粤北地块中日勺南雄盆地。南雄盆地是在中生代晚期形成B一种构造盆地，其中沉积了厚达2600m0¾晚白垩世红色岩层，上白垩统下估的基底岩石包括震旦纪古生代地层和印支期“燕山初期花岗岩。路线通过地区所遇岩层重要为上白垩统红砂岩，其中褶皱不发育，以单斜构造为特性。上白垩统红层倾向以NW340°350°为主，局部倾向NE15020°,倾角多数在12°22°之间。本协议段路线所经区域未见明显B断裂构造及褶皱构造。1.5工程地质条件地层岩性本协议段地层较为简朴，重要为白垩统南雄群和第四系覆盖层：1),白垩统南雄群大凤组(K2df)2)、上白垩统南雄群主田组(K2zt)3)、第四系覆盖层(Q):重要为坡残层，局部分布于表层，以亚粘土、亚砂土为主，局部为碎石土。重要特殊性岩土：本协议段根据设计文献无对边坡稳定影响较大的特殊岩土水文地质条件本项目地处亚热带向温带过渡的湿润季风气候区，温暖多雨，地表水系发育，地下水0补给充沛。沿线地下水以裂隙水为重要特性。调查发现大多自然山坡下部或坡脚展现明显的潮湿或潮湿状，部分地段有明显层状裂隙水外渗或以泉水形式出露，流量虽不大，但旱季仍存在上述现象，阐明雨季裂隙水富水程度较高，对边坡稳定性影响是不容忽视的原因。1.6 路堑边坡概况16.1坡体构造分类坡体构造是根据坡体0¾岩性质、岩体的风化程度、多种构造面（包括层面、节理面、风化界面及断层面等）B产状、分布以及构造面与路线0走之间日勺关系所决定，本项目B坡体构造大体可分为如下四类：1）、土质边坡、2）、类土质边坡、3）、岩质边坡、4）、二元构造边坡二、施工组织计划1.1 组织管理机构及职责划分本工程采用项目管理法施工，由项目经理全面组织施工，保证高速、优质、安全完毕本工程施工任务。现场指挥部由技术素质好，工作能力强的管理人员构成施工技术、质量安全、材料设备、财务劳资、防火保卫、生活福利、协调等组织齐全的施工现场管理机构，对工程施工全过程实行统一计划，统一指挥、统一管理、统一协调。项目部定期召开内部协调会，检查当日工作完毕状况，处理存在问题，处理贯彻第二天的生产任务。现场组织机构设置见下图：项目经理1名技术负责人1试验室机彳科部放安部工程技术部机械工程师物资采购员重要管理人员职责划分2. 2施工劳动力组织计划劳动力为：现场管理人员2人，机械操作人员为3人，砌体工程计划投入25人,合计30人。III砌体工程施工队3. 3重要材料供应计划（1）备料进场前取样做水泥、砂石料、和锚杆、预应力锚索等原材料试验（2）根据施工组织设计的施工进度计划和施工预算中付工料分析，编制工程所需的材料用量计划，做好备料、供料和确定仓库、堆场面积及组织运送B根据。序号职位人数职责备注1项目经理1负责防护工程前期筹办工作规划及施工管理2技术负责人1负责防护工程的方案编制、技术及交底工作3工程部长1负责防护工程施工组织实行及现场管理4路基工程师3负责贯彻防护工程施工方案5测量工程师2负责防护工程测量放样6安全工程师1安全规划及监督管理7质检工程师1负责质量检查、监督8试验工程师2负责验、砂浆配合比设计及水泥其他原材料的检测及试件试验9施工员3负责防护工程施工现场技术管理10机械管理员1负责机械调配及管理11物资管理员1负责保管物资的计划及购置收发登记及管理（3）根据材料需要用量计划，做好材料的订货和采购工作。使计划得到贯彻。（4）组织材料按计划进场，并作好保管工作。（5）水泥仓库、堆料场至少储备1周B材料用量。2. 4工期计划计划动工日期：2023年10月20日，计划竣工日期：2009年5月10日。三、施工技术方案、工艺措施3. 1总体施工方案填方路基边坡防护：路基成型一段、修整坡面后即开始组织施工一段，填方路基防护形式按照填土高度分为如下几类：1）填土高度不不小于4m,边坡采用铺草皮防护，填土高度不不小于46m,边坡采用三维网植草防护，2）填土高度为68m,从上往下2.5m坡面范围内先用铺草皮防护，其他部分采用拱形骨架植草防护；3）填土高度为812m,分两级边坡（折线型）从上往下2.5m坡面范围内先用铺草皮防护，其他部分采用拱形骨架植草防护；填土高度为1220m,分两级边坡（阶梯形）从上往下2.5m坡面范围内先用铺草皮防护，其他部分采用拱形骨架植草防护，第二级边坡高度为46m时采用三维网植草，不小于6m时同第一级边坡防护；4）填土高度不小于20m,分三级边坡（阶梯型）上两级边坡从上往下2.5m坡面范围内先用铺草皮防护，其他部分采用拱形骨架植草防护；第三级边坡高度如不不小于6In时采用三维网植草，不不小于6m时同第一、二级边坡防护；5）洪水沉没路段防护中，拱架应高于1/100洪水设计水位，坡脚以上第一层拱架内采用7.5#浆砌片石防护，其他部分采用拱形骨架植草防护；6）斜陡坡路段设置矮脚墙护脚和挡土墙。、路堑边坡防护根据本项目B¾工程地质条件、地形地貌以及坡高状况，路堑边坡防护措施分两种：绿化防护和支挡加固综合防护1）绿化防护：a、铺草皮+植灌木b、改良湿式喷播绿化防护c、拱架植草防护d、喷混植生绿化防护2）支挡加固综合防护：a、锚杆格梁b、锚索框梁3）施工规定：应结合不一样地质条件及工程特性，做好施工组织，选择合理0施工措施和工艺，尤其做好开挖与支挡工程B有机配合。尤其是施工风险较大0边坡，必须分级开挖，随即加固支档防护，挖一级，加固支档防护一级，再向下挖一级。严禁一挖究竟或采用大爆破等不妥施工措施引起边坡失稳变形，轻则局部坍塌，重则引起工程滑坡，从而增长工程费用及影响施工进度。3.2重要工序施工工艺、措施绿化防护（略）3.2.2拱形或人字型骨架护坡施工次序为：平整坡面施工放样一浆砌片石骨架施工一回填耕植土-植草一盖无纺布一前期养护。施工放样：坡面平整后按设计骨架尺寸1:1比例放样挂线，开挖砌槽，选择质地坚硬、无缝隙、无风化的优质石料自下而上砌筑，砌体采用挤浆法施工；挖基：护坡施工采用人工挖基，人工刷坡，砌筑前，将基底平整扎实，经监理工程师检查检查合格后方可进行砌筑。砌筑：边坡砌筑应在坡面密实、平整、稳定后，方可铺砌。石料等级应符合设计规定，砌筑前，其表面泥土、水锈应清洗洁净。片石采用挤浆法施工，先砌筑拱架护脚，在砌筑拱架，铺砌时自下而上进行，。砌块不得大面平铺，石块应彼此交错搭接，错缝一般为78cm,不得松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有悬浆。砌体宜用15Cm以上B块（片）石。砌体护坡分段施工时，每隔1015m宜设一道伸缩缝，并做好伸缩、沉降缝及泄水孔，泄水孔背面，应设置反滤层。勾缝养生：勾缝采用平整压槽法（凹缝），勾缝前应先将松动和变形处修整完好，浆砌片石应进行洒水养生，在砂浆初凝后，洒水养生714天。砂浆凝固后，墙面所有刷洁净，使外貌整洁美观。护脚墙1、施工工艺流程：施工放样一基坑开挖一地基处理一基础砌筑一墙体砌筑一勾
