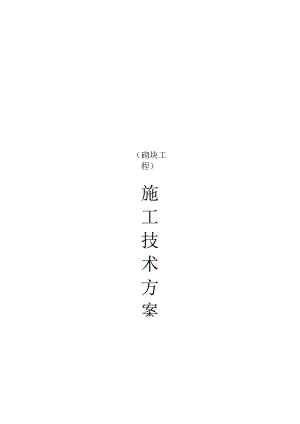

砌砖工艺与技术.docx

（砌块工程）施工技术方案一、工程概况二、施工技术方案1）砌筑施工工艺打扫楼层基层面墙体位置弹线放样一-设定水平控制线和垂直度控制线-在砌墙位置下先浇水湿润，铺设1:3水泥砂浆垫层-根据水平控制线和垂直度控制线铺设底层第一皮砌块-逐皮砌筑墙体，安装专用L型铁件，如有门窗洞口时，根据设计日勺规定按放门窗洞口的过梁一一填缝处理修正平面与垂直度。2）施工措施a）本工程内墙使用YToNG砌块，采用伊通专用粘结剂（YQZ-IlO）砌筑，砌筑灰缝厚度为2-3mmo详细节点参照轻质砂加气混凝土砌块建筑构造图集。b）砌筑前应打扫楼层基层面，凿除基层上的部分高下不平的部位，按设计墙体平面图纸规定放样弹出墙体0边线及门洞位置控制线。c）砌筑时，先浇水湿润基层平面再铺设1：3水泥砂浆（水泥与黄砂搅拌均匀时可加适量的水，但砂浆坍落度不可太大，防止砌筑时底皮砌块垫层坍落导致此层砌块上平面不平），安放砌块时应在底面和垂直侧面用专用刮勺抹专用粘结剂，可以保证灰缝砂浆的饱满度80%°砌筑时应用水平尺和橡皮锤来校正墙体0边线、水平、垂直位置。注意砌块不得用水浇湿，基层水泥砂浆垫层一般厚为10-45mm,通过它的厚度来控制砌块墙0水平和垂直度，因此第一皮砌块日勺砌筑是关键。第二皮砌块砌筑时，必须待第一皮砌块的水平砂浆凝固后方可进行。d）砌块墙体与碎柱（墙）相接处应设置专用连结件（L形铁件）进行拉结，L形铁件一侧用射钉与砂柱（墙）连接，另一侧用2”铁钉与砌块连接，L型铁件的设置高度应当从第一皮开始设置,随即每砌筑两皮砌块高度即500mm高度设置一道。e）当砌块墙体长度超过层高2倍或者墙长超过5m时，增设混凝土构造柱，构造柱和砌块的相接处砌成马牙槎。马牙磋构造马牙磋构造措施O门窗等洞口0¾过梁可采用YTONG专用配筋过梁，或者施工现场混凝土预制过梁。g）砌筑次序宜从房屋转角处两侧与每道墙的两端开始。h）砌筑时，要校正水平与垂直位置，并做到上下皮砌块错缝搭接，其搭接长度一般不适宜不不小于被搭接砌块长度的1/3,且不得不不小于100mm。i）墙体转角和纵横墙处应同步砌筑。临时间断处应砌成斜槎。j）用靠尺检测墙体B¾平整度和垂直度，当偏差超过规范规定期（详见第五项验收检测表格），用钢齿磨板或磨砂板来打磨修正。k）墙面的批嵌，粘贴瓷砖、粉刷的施工宜在墙顶空隙嵌填作业完毕后15天进行。I）在墙体上做管线开槽时，必须待墙体施工完后到达一定强度后进行。开槽时，应使用轻型电动切割机并辅以手工镂槽器。开槽时与墙面夹角45深度不适宜超过墙厚0130m）预敷在楼地面中B¾管线露出地面部分B¾垂直段高度宜低于一皮砌块0¾高度。11）敷设的线管应固定牢固，敷设管线后的槽宜用伊通专用修补材（YQZ-140）进行分次填实填平，在下道工序抹灰前沿槽长方向在槽宽的两边不不不小于100mm时搭接宽度外贴加强网片，可以有效防止此处部位出现因材料的不一样收缩而产生¾裂缝。0）墙缝处理：砌块墙顶部与构造粱应预留25mm的空隙，与两侧碎柱（墙）间预留15mmB<J空隙，墙体在砌筑完毕14天后（砌体干缩稳定后）在墙体与粱、柱连接处预留时空隙内填入聚合物水泥砂浆（1:3水泥砂加水泥用量15%的801建筑胶）。墙体裂缝控制方案：为了更好B¾控制砌体0¾裂缝，因此提高如下措施来提高砌体抗裂缝B¾质量，详细为如下几点：砌筑时应用专用刮勺来抹粘接剂，这样可以保证砌筑B灰缝满浆度和同步可以减少粘接剂施工损耗以及提高砌筑速度：粘接剂应当充足搅拌均匀，根据使用规定控制好水灰比设置，严禁使用超过保质期0产品和搅拌完毕后超过4个小时再加水搅拌使用0状况，保证粘接剂B粘接强度。打扫完楼层基层后在砌筑第一皮砌块时先用水充足湿润基层，保证砂浆垫层与混凝土楼层0¾粘接牢固。如下图所时:第一皮砌块砌筑时应与砂浆垫层之间抹粘接剂，保证砂浆垫层与第一皮砌块的粘接牢固。砌筑时应使砌块之间的灰缝挤浆，每皮砌筑抹粘接剂前先要用刷子打扫粘接面的灰尘，保证粘接剂的粘接牢固。墙体砌筑到顶部与构造粱或楼板以及两侧与构造框架需留出一定宽度的弹性伸缩缝，以防止构造框架在温差、变形位移状况下挤压墙体导致裂缝，如下图:与构造框架两侧留出伸缩缝弹性连接，与构造框架顶部留出伸缩缝弹性连接,填填充岩棉或PU发泡剂充岩棉或PU发泡剂。墙体中门窗洞口过梁应采用YTONG过梁，材质匹配，墙体平整度高，保温性能好。如下图所示:当墙体长度5m时应设置构造柱，推荐采用L型铁件来进行拉结，除了满足抗震规定外还可以缩小墙体材料0¾收缩产生0拉伸应力引起的裂缝，墙体高度超过砌体的高厚比时应设置圈梁。墙面砌筑完毕需待14天后才可进行嵌缝处理（使砌体的收缩稳定），嵌缝完毕后再待14天可进行管线开槽和饰面批灰处理，墙体与四面框架阴角处批灰时应设置55B¾凹槽（防止批灰层挤压导致批灰层裂缝），凹槽打胶后再整个墙面涂刷内墙涂料，如下图:批灰层与四面框架阴角收缩缝设置（详见图集附表2023沪J/T-105第12页）墙体中有窗洞口时，在窗台处应设置混凝土窗台板或在窗台下一皮砌块灰缝处设置水平钢筋配筋带可防止窗台下的八字角裂缝，如下图所示:配筋混凝土窗台板钢筋混凝土窗台板设置钢筋配筋带1窗台下水平配解20:当b150W,=50b>150,=80根据设计规定，在YToNG砌块墙面上直接批灰的，在批灰前需做好：a） YTONG砌块墙面与混凝土柱、梁之间连接处缝先用20cm宽的玻纤网片粘贴于两边（弹性连接缝除外）。粘贴时可用伊通底批土（YQZ-121）先在连接处刮一层，在批土未初凝之前把玻纤网片压在批土层中间。底批土为水泥基材料因此搅拌后应在4小时内用完。b） 批土前先打扫墙面，底批采用伊通专用底批土（YQZ-121）,批灰时应均匀平整，厚度为23mm,完毕后进行平整度的检查，不符合规定的用砂纸打磨平整，随即用伊通专用面批土（YQZ-131）批灰，厚度为12mm,批灰时应均匀平整，质量请按照建筑墙体批灰施工规范来进行，验收合格后进行面层0乳胶漆0施工。墙体中不一样材质之间在饰面批灰时应进行粘贴加强网片设置，如下图所示:(n卷板捶陵处先 批一层底灰(2)底灰未初抵.前 用狭板压入加强网片(3)堵面进行满批发U圆弧型墙体在砌筑时，假如圆弧半径较小，可把砌块进行长度的切割后再砌筑，可以防止垂直灰缝拼缝处的缝隙较大而影响灰缝满浆率，同步砌筑时应注意上下皮砌块时搭接长度应10cm,如下图所示：；如果墙体圆弧半径较小，砌块之间的垂直粘接剂缝会较大，砌：块啸.要进在长度的切割以缩小垂直灰缝的闻隐。三三、质量验收根据原则和保证措施墙体安装容许偏差值应符合下表规定:序号项目容许偏差（mm）检查措施1轴线位置偏移10用尺量检查垂直度每层3mm5用2m长托线板或吊线、尺量检查>3mm8全高10mm10用经纬仪或吊线和尺检查，或用其他测量仪检查>10mm202表面平整度4用2m靠尺或塞尺检查3门窗洞口高、宽（后塞框）±5用尺量检查4外墙上、下窗口偏移18用经纬仪或吊线检查质量检查措施:a）加强班组自检互检，质量员复验。不达原则，下道工序不可以接受，由此导致工期延误，责任方承担。b）做好隐蔽工程验收制度，做好验收记录，按规定期间提前将书面材料报监理、总包、请予复验确认，验收合格后，才能进行墙板B¾施工。四、注意事项a）认真学习和会审施工图纸，并严格按图施工。b）坚持专业检查和自我检查相结合的措施，提高工程质量。c）严格执行施工及验收规程，加强分部、分项工程0质量评估工作。d）及时填写各项工程验收表，施工日志，搜集原始资料，做好技术档案。e）针对本工程墙体的特点，提出如下措施：1）砌块进场后，应对尺寸、外观质量进行检查，保证砌块质量，从而保证工程质量。2）墙体应按现行砌体构造设计规范、建筑抗震设计规范设置构造柱和圈梁。墙体长度超过层高2倍时，应设置构造柱。构造柱的型式和断面尺寸按设计规定施工，在此处砌体与构造柱的连接处应留出马牙搓，每皮上下砌块搓开5cm距离，并设置L型铁件与构造柱连接。3）砌块墙体高度超过高厚比规定期，应设置圈梁。圈梁B型式和断面尺寸按设计规定施工。4）砌块进行每层砌筑时应在刮粘接剂之前把砌块表面浮灰等打扫洁净，防止由于砌块表面的浮灰导致粘接剂不能与砌块粘结而产生墙体中横竖灰缝的裂缝。5）砌块墙体上假如有窗洞口，在此窗洞口下下面一皮的砌块缝中应设置两根6mmB¾拉结钢筋，钢筋长度应比窗洞口宽度每边不不不小于700mm,可以有效控制窗洞口下方左右角的八字裂缝。6）管线开挖工作应在墙体到达一定强度后方能进行。开挖各类管线槽时，开挖深度不得不小于1/3的墙厚，并防止交叉且双面开槽。必须交叉且双面开槽时，应使双面开槽部位相距至少50Omm以外。穿越墙体的水管应严防渗水。7）凡不一样材质和砌块墙连接处（如混凝土构造柱、圈梁）、墙面管线修补的地方抹灰时必须设置20Omm宽的加强网片加强，可以有效防止此处部位出现因材料0¾不一样收缩而产生0裂缝。8）砌筑时，严禁在墙体中留设脚手架洞。9）如设计在卫生间或厨房间采用砌块砌筑墙体时，应在墙体下浇筑高度不不不小于15Omm的混凝土导墙,就能有效防止由于在使用中地坪的积水会沿墙体向上渗。10）伊通砌块墙体在面层进行水泥砂浆粉刷饰面时，应当在粉刷前先打扫墙面的浮灰，然后用伊通专用界面剂先进行基层墙面时抹灰，抹界面剂时要注意做到厚度均匀，厚度为23mm,在界面剂抹灰完毕510分钟内使用1：3的水泥砂浆的粉刷，每次粉刷厚度不应不小于IOmm,做到分次抹灰。11）对于有防水规定日勺墙面如卫生间等，应采用专用防水界面剂进行基层0¾界面处理，防水界面剂应分二次涂刷，第二次涂刷前应待第一次涂刷日勺界面剂干固后才可涂刷，涂刷厚度应均匀无遗漏。12）为了防止墙体因周围的环境而产生裂缝，不得在如下部位使用：a）砌块墙体表面常常处在80。以上的高温环境。b）建筑物±0.00如下。（地下室非承重内隔墙除外）。10）为防止因干缩而产生的裂缝，施工时应注意如下事项：b）材料在场地上堆放时应有包装袋套好防止雨水淋湿，砌块搬运到楼层后进行交定摆放，便于水份散发，可以减少上墙砌块日勺含水率。如下图所示：包装袋保护砌块进楼层后交定摆放c）施工时砌块不得浇水湿润。ytong砌块墙体饰面及墙面防裂施工技术方案一、阐明二、YTONG砌块内墙饰面施工1 .墙面装饰施工应符合建筑装饰装修工程施工质量验收规范(GB50210)ll勺有关规定。2 .装饰作业前，应检查墙面表面的平整度和垂直度，超过容许偏差值的部位应予磨平，并及时清理浮尘。3 .墙面批嵌及饰面砖施工宜在墙顶空隙H勺嵌填作业完毕后15天方能进行。4 .砌块墙体在做饰面前，应对缺棱掉角部位进行修补，修补时应使用专用修补材料，当修补工作量较小时也可用1:1:3水泥、石灰膏、YTONG产品粉末，并掺入适量801建筑胶水做修补材料。5 .内墙饰面做法见错误!未
