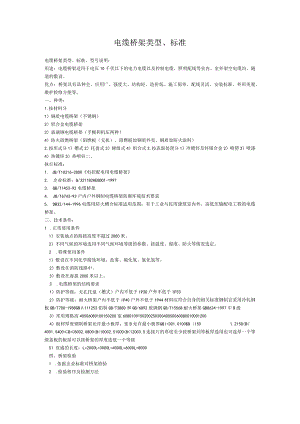

电缆桥架类型、标准、及合同.docx

电缆桥架类型、标准电缆桥架类型、标准、型号说明：用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。一、种类：1.按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2.按形式分1）槽式2）托盘式3）梯级式4）组合式3.按表面处理分1）冷镀锌及锌银合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1. JB/T10216-2000电控配电用电缆桥架2. 企业标准：Q/321182AEGOO1-19973. QB/T1453-92电缆桥架4. JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5. DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。三、技术条件：1 .正常使用条件1）安装地点的海拔高度不超过2000米。2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2 .特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。2）敷设在消防线路中。3）敷设在海拔2000米以上。3 .电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30户外不低于IP332）防护等级：耐火桥架户内不低于IP40户外不低于1P44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988GB111253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40506080100150200宽6080100150200250300400500600800100012004）板材厚度钢制桥架允许最小板厚：宽B允许最小板厚&Bl<001.0100$B1501.2150<B<4001.5400B8002.0800<B<10002.51000<B<12003.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板屋可以按桥架的厚度选低一个等级5）直通的长度：L=2000L=3000L=4000L=6000L=8000四、桥架检验1 .依据企业标准对桥架检验2 .检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3 .表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。1）厚度热镀锌桥架主体对1.53mm厚度,最小平均厚度N55am,最小局部厚度45am>3mm厚度70am局部55am检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。2）电镀锌或锌银合金桥架主体32am附注（93）3）喷涂或喷漆桥架主体50am检测方法按GB1764磁性测厚仪4）附着力镀涂层对底材的粘合牢度热镀锌按附录B试验应不脱落5）电镀锌和锌合金按附录B试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。4 .光泽度防护处理的表面光泽应不低于60%。检测方法：按GB1743,油膜光泽度测定法，用光泽度仪测量数字直接显示。5 .耐盐雾性表面防护层应具有表4中规定的3级耐盐雾性。6 .制造精度1）桥架的长度极限偏差当长度小于等于2米时,极限偏差为±2mm,当长度大于2mm时,极限偏差±4mm2）桥架的宽度极限偏差当宽度大于40Omm时，极限偏差为±4mm,当宽度小于等于40Omm时，极限偏差为±3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆，防护处理平面度允差每米不大于4mm4）托臂自由状态时垂直高度允差为上翘1/1005）其它尺寸公差按GB1804-V（标准中最粗级）7 .接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
