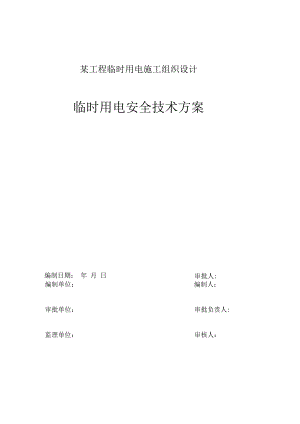

某工程临时用电施工组织设计临时用电安全技术方案编制日期： 年 月 日审批人:编制单位：编制人：审批单位：审批负责人:监理单位：审核人：××××××××××××临时用电施工组织设计及用电安全技术一.工程概况该外线工程主电源由甲方提供，并空架至所需位置，线路要用TN-S系统三相五线制，各支线使用线及五芯电缆架设，所有办公室内照明用电使用220V,工棚照明用电使用36V,并穿管敷设，空架使用木质8m杆，杆距根据实际情况而定。施工现地平整道路通畅，为施工提供了良好的工作环境，各类材料、工具齐全，运输方便，能够保证材料的及时供给、施工人员充足、技术条件成熟、与甲方的工作得到充分的协调，有利于工作的开展。根据土建施工图，并结合现场情况确定了钢筋、木模板等用电设施场地，现场施工条例好。二.施工部署1 .施工根据及任务该工程电施现场根据，（JGJ46-88）设计，为保障现场施工临时用电的安全，加强施工用电管理。决定使用三路主线，线径小，架设方便，分别为OA、OB、OC三段的临时线路及各用电设施的电箱及照明安装。2 .施工组织机构为了确保组织规范安装、安全如期完成，由现场指挥部全面综合管理。公司有关部门与负责人定期到施工现场检查指导、监控与布置落定工作。为了便于工程施工快而不乱、管理有条序，现场施工负责人与单位工程的负责人实与行岗位责任制，加强各施工单位之间交叉作业的协调，确保工程达到标准与按计划完成3 .施工安排及进度为了保证工程质量，施工人员持证上岗分为定位挖坑；安装瓷瓶、立杆；放线绑扎；电箱制作四个小组，为了配合好土建施工用电，从施工图及现场的实际情况，工作中可根据实际情况进行穿插作业，确保土建施工及时用电。4.架设操作时应注意的要紧技术及安全问题：每档距内每条线不得有二个或者二个以上的结头。并联接牢固；对易损坏电线、电缆处采取防护措施；在每转角杆及终端杆设制拉线；埋杆牢固；上杆时应使用安全带；如雨天施工应采取防滑措施或者暂停施工；完工后认真检查保护接零及接地情况；5.临电施工要紧工具。测量接地摇表；紧线钳；手电钻；电工常用工具。三.各支路配电导线截面的选择：按同意电流缺失计算导线截S(mm?)功率因数CoSC=O.86、效率n=0.81、系数K、0.71. C)A段线路要紧用电设备、照明功率、数量钢筋切断弯曲机(7.5KW/台)：1台钢筋调直机：1台电焊机7.5KW/台：2台介木机3W/台：2台照明：10KW搅拌站20KW/台：2台总功率PP=I×7.5×1+7.5×2+3×2+20×2+l0=86KW按同意电流选择：I=IoOoKP/1.732X380XCe)SX=86×1000×0.7l.732×380×0.86×0.8I=BkOOA选取截面mm22. C)B段线路要紧用电设备、照明功率、数量卷扬机7.5KW/台：4台电焊机7.5KW/台：1台 台木工电锯3KW/台：3台砂浆机4KW/台：6台振动机棒、平板振动器1.1KW/台:10大太阳灯3.5KW/支：6支小太阳灯0.5KW支搅拌机7.5KW/台：3台总功率PP=4X6+l.l×4+7.5×4+3×7.5×2+3.5×6+7.5×2+0.5×15=126（八）按同意电流选择I=100oKP/1.732X380XCe)SXn=0.7×126×1000/1.732×380×0.86×0.81+192.36A选取S+70mm23. OC段线路要紧用电设备、照明功率、数量OB、OC段线路要紧用电设备、照明功率、数量相同。选取S=70mm2四.用电安全技术措施：1 .用电系统的选择：TN-S系统。TNS系统设计要求设置保护接零系统电气设备的金属外壳务必与专用保护零线连接。保护零线EP务必使用绿/黄双色线，在任何情况下不准使用绿/黄色线作负荷线。保护零线不得装设开关或者熔断器。重复接地线应与保护零线连接。2 .施工现场环境在高低压线下不得搭设作业棚，建造生活设施或者堆放构件及其它杂物。4 .总配电室、箱符合下列要求：（1）门向外开、配锁，并由专业人员管理；（2）应有防雨防腐措施，四周不得堆放杂物；（3）配电屏（盘）后面的保护通道宽度不小于0.8m,（个别地点有建筑物结构凸出部分，则此占通道宽可不小于06m）（4）配电屏（盘）侧面保护通道宽度不小于1m。（5）配电屏（盘）正面的操作通道宽度单列布置不中于1.5m,双列布置不小于2mo（6）配电装置的上端距天棚不小于0.5m.（7）配电室的建筑物与构筑物的耐火等级不低于三级，室内应配置砂箱与绝缘灭火器（干粉灭火器）。（8）配电屏（盘）或者线路维修时，应通知与有关用电单位后方可进行维修。（9）维修时应悬挂停电标志牌，停送电应由专业电工负责。（10） 设备与开头箱间距不大于3m,与配电箱间距不大于30m,开头箱应装漏电保护器，额定漏电动工作电流为15mao（11） 配电箱、开头箱应统一编号，标注危险标志与使用部门名称。（12） 作防雷接地的电气设备务必同时作重复接地，同一台电气设备的重复接地与防雷接地可使用同一个防雷接地体，所有接地电阻值W4Q。（13） 保护零线的截面应不小于工作零线的截面，同进务必满足机械强度要求。（14） 正常情况下，下列电气设备不带电的外露导电部份应作保护接零。A、 电机、变压器、电器、照明器具、手持电动工具的移动电箱的金属外壳；B、 电报设备的传动装置的金属部件；C、 电力线路的金属保护管、起重机的轨道两端各设一组接地装置；D、 配电屏与操纵屏的金属框架。（15） 保护零线还务必在线路中间与末端做重复接地。（16） 总配电箱应装隔离开关与分路隔离开关，总熔断器与分熔断器（或者总自动开关与分路隔离开关）、漏电保护器。若漏电保护器同时具备过负荷与短路护功能，则可不设分路熔断器或者分路自动开关，部开关电器的额定值、动作整定值应与分路开关电器额定值、动作整定值相习惯。（17） 每台用电设备务必实行（“一机、一闸、一漏”制，严禁同一开关上直接操纵二台以上的用电设备含插座）。（18） 配电箱、开关箱的导线进出口应设在箱体的下底面，严禁设上箱体顶面、侧面、后面、门处。进、出线应加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触。移动电、开关箱的进、出线务必使用橡皮绝缘电缆。（19） 不得用其它材料代替熔断体。（20） 所有配电箱、开关箱应每周检修一次，并由专职电工完成，工作时务必按规定穿、戴绝缘鞋、手套及使用绝缘工具。（21） 动力配电箱与照明配电箱分别设备，如同置一配电箱内动力与照明线路应分路设置。（22） 配电箱、开关箱应装设端正、牢固，移动配电箱、开关箱应装设在牢固的支架上，固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m小于1.5mo（23） 配电箱、开头箱内的工作零线应通过接端子板连接，并与保护零线接线端子板分设。（24） 配电箱、开关打箱的金属箱体、金属电器安装板及箱内电器的不应带电金属底座，外壳等务必作保护接零。保护零线应通过接线端子板连接。（25） 机械设备与的持工具的要求（1）通常场所应选用11类手持电动工具并应装设额定动作电流不大于15mA,额定漏电动作时间小于0.1秒的漏电保护器，若使用I类手持电动工具，还务必做保护接零。（2）手持电动工具的外壳手柄、负荷线、插头、开关等务必完好、无损，使用前务必有空载检查、运转正常后方可使用。（3）水泵的负荷线务必使用YHS型防水橡皮绝缘电缆，不得承受任何外力。（4）在潮湿与易触及带电体场所的照明电源不得大于24V,在特别潮湿的场所，导电良好的地面工作电源电压不得大于12Vo（5）行灯的电源不超过36伏，灯体与手柄应牢固、绝缘良好，灯头与灯座无松动，灯关无开关，灯泡外面有保护网。（6）关于有振动的机械设备的PE线的重复接地很多于两处。（7）夯土机械务必装设防滑溅型漏电保护器，其额定漏电动作电流不应大于15Ma,额定漏电动作时间应小于0.1S。（8）使用夯土机械务必按规定穿戴绝缘用品，电缆长度不应大于50m,严禁电缆缠绕扭结与被夯土机械跨越。(9)焊接机械应防雨，场地内不得堆放易燃易爆物品。(10) 交流弧焊机变压器的一次侧电源线长度不应于5m,进线处务必设置防护罩，二次线宜使用YHS型橡皮护套铜芯多股软电缆，电缆长度不应大于30m。(11) 使用焊接机械时务必按规定穿戴防护用品。五.电气防火技术措施1 .电气防火技术措施合理配置、整定、更换各类保护电器，对电路与设备的过载，短路故障进行可靠接地保护。在电报装置与线路周围不得堆放易燃易爆物晶与强腐蚀介质，不使用火源。在总配电室配置灭火器材，并禁止烟火。加强电气设备相间与相与地间绝缘、防火闪烁。合理设置防雷装置。电气防火组织措施。2 .电气防火组织措施。建立易燃、易爆物与防腐蚀介质管理制度。建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。建立电气防火检查制度，发现问题及时处理。要紧用电施工设备卷扬机7.5KW/台8台钢筋弯曲机7.5KW/台1台钢筋调直机7.5KW/台1台砂浆机4KW/台12台振动棒1.1KW/台14台平板振动器LIKW/台6台焊机7.5KW/台4台搅拌机7.5KW/台4台木工机械3KW/台8台大太阳灯3.5KW/台12台搅拌站20KW/台2台小太阳灯0.5KW/台30台
