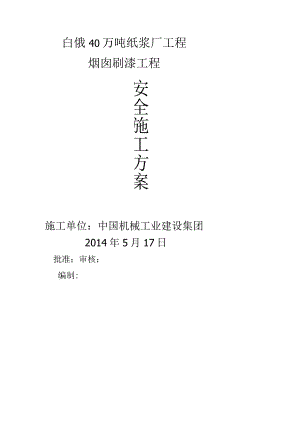

白俄40万吨纸浆厂工程烟囱刷漆工程安全施工方案施工单位：中国机械工业建设集团2014年5月17日批准：审核：编制:目录一、工程概况错误!未定义书签。二、编制依据1三、施工作业平面图及机工具、人员配置11.施工作业平面布置图12 .施工作业平面布置图说明13 .吊篮的制作24 .顶部钢管的固定方式25 .保险绳的设置26 .吊索载荷计算27 .吊索捆扎吊篮的方式38 .施工人员上下吊篮的步骤39 .机工具配置310 .作业人员配置4四、施工措施及安全要求4一、工程概况门)、本工程为1204m钢筋混凝土烟囱，下口直径为9.55m,出口内直径为4.75m,其中心座标为：A=9809.349,B=12891.723o烟囱±0OOm相当于绝对标高131.60m。(2)、根据烟囱设计图要求，筒身标高60m以上的外外表用耐久性好的涂料，涂刷红白相间的航空标志漆，环宽5m,顶部为红色，其余筒身颜色为筒本色。涂料参考用量850g11附着力到达一级，耐腐蚀，耐老化，保色性均到达10年以上。(3)、涂料参考用量850g11附着力到达一级，耐腐蚀，耐老化，保色性均到达10年以上。二、编制依据?建筑施工安全检查标准?JGJ59-2011?建筑施工高处作业安全技术标准?JGJ80-91?电力建设安全安康与环境管理工作规定?2002?建筑卷扬机安全规程?GB13329-91?烟囱工程施工及验收标准?GB50078-2008白俄纸浆厂工程施工组织设计1204m烟囱外筒施工图三、施工作业平面图及机工具、人员配置1 .施工作业平面布置图图1施工作业平面布置图图2吊篮图3防坠器2 .施工作业平面布置图说明在烟囱信号平台上锚定有两根中114的钢管（一边一根），在钢管末端焊接两块有小孔的3二20的钢板，通过销子将定滑轮和钢管相连，如图用同样方式分别在烟囱顶部和地面安装两个2T的定滑轮，然后用钢丝绳穿过定滑轮，绳子一端连接吊篮，另一端连接1台2T的慢速卷扬机，高空作业人员及吊篮的升降通过卷扬机来实现。3 .吊篮的制作首先采用方管、钢板采用焊接方式制成一个吊篮（2000*800*900）,整个吊篮重量约200kg,吊篮的示意图见图2o4 .顶部钢管的固定方式在信号平台上预埋有四根16#槽钢，在预埋槽钢上焊接用N75角钢制作成的井字形构件，在井字形构件旁边垂直焊接一段133的钢管，然后将中114的管子插进133的管子中，这样就做成一个活动地锚。同时在平台上设置两台0.5T的卷扬机，用13的钢丝绳和中114的钢管连接，控制钢管的转动，同时也起到保护钢管因为受外力而弯曲的作用。5 .保险绳的设置施工人员在作业时，戴好安全帽，系好安全带，同时在安全带上安装一个防坠器，防坠器的另一端跟钢丝绳连接，在钢丝绳断裂或者其他不安全情况下，通过防坠器和钢丝绳的作用防止高空作业人员跌落。防坠器见图2。6 .吊索载荷计算高空作业时，每个吊篮里面配a2人，再放一W航标器的油漆桶，重约40kg,这样钢丝绳承受的总重T=G吊篮+G人+G油漆二200kg+2*70kg+40kg=380kg,13的钢丝绳（6*19+1）的公称抗拉强度为140kgmm2,破断拉力S=45D2=45*132=7605kg,用于载人的钢丝绳安全系数取14,S14=760514=543kg>380kg,该重量在13的钢丝绳的破断拉力范围内，故采用13的钢丝绳进展吊篮的升降符合安全要求。7 .吊索捆扎吊篮的方式分别用两根长3m的13钢丝绳穿过吊篮两端，然后用12个绳扣分别将4个绳头（每个绳头用3个绳扣）锚定成一个结，然后将吊索穿过锚定好的4个绳结，同样用3个绳扣将吊篮上的钢丝绳锚定，这样吊索就和吊篮结实地绑扎在一起了。8 .施工人员上下吊篮的步骤在施工作业前，确认吊篮、钢丝绳、绳扣等机工具完好，启动卷扬机将吊篮慢慢下放直至地面。作业人员系好安全带，戴好安全帽，先将油漆桶放进吊篮，然后作业人员进入吊篮，启动卷扬机，缓慢上升。施工作业完成或每班作业完毕后，将卷扬机缓慢放下至地面，松开防坠器，作业人员离开吊篮。在吊篮上下的过程中，安全监护人员要密切注意卷扬机、吊篮等机工具的运行状态，假设发现问题，立即停顿卷扬机，解决问题后，再重新启动卷扬机。9.机工具配置序号名称规格、型号数量备注1卷扬机2T2台2卷扬机O.5T2台3钢丝绳13300m用作吊索4钢丝绳1330m用作安全绳5绳扣1321个6滑轮2T8个7吊篮2个8对讲机4个方便联络9防坠器4套10油漆刷假设干10.作业人员配置序号工种资格要求人数1施工队长有整体指挥能力，责任心强，熟悉刷漆作业12安全监护人员有具有较高的管理素质和安全管理常识23卷扬机操作工上岗前经过培训，能熟练操作卷扬机24油漆工身心安康，无阻碍本岗工作的疾病，有一定施工经历，具有高空作业能力。45四、施工措施及安全要求(1)、本工程所用钢丝绳必须为合格产品，无毛刺现象，卡头不得少于四个，并保证钢丝绳拉紧无松动，卡头卡设结实可靠，挂设滑轮均用13的合格钢丝绳头。(2)、挂设吊篮时必须用钢丝绳将吊篮进展遛设，并将钢丝绳分别固定在吊篮两端，保证钢丝绳不来会游动。(3)、进展涂刷作业时，必须安排专人对滑轮和钢丝绳进展安全监护，确保施工正常进展。(4)、所有参与该作业人员必须正确佩带安全帽、系好安全带，带好防护眼镜。(5)、参与该作业人员必须为体检合格，没有不宜从事高空作业病症人员,每班作业前必须检查本班作业人员精神状态，精神状态良好的方可从事该作业。(6)、卷扬机操作人员必须坚守工作岗位、上下信号必须统一明确，听从上部作业人员的指挥，在吊篮过信号平台时，吊篮内作业人员要注意防止吊篮挂住信号平台。(7)、每班作业前由卷扬机操作人员对所有滑轮、卷扬机刹车系统、对讲机进展全面检查，并做好书面检查记录，正常工作前方可开场作业。(8)、导挂滑轮时，必须用绳头将钢丝绳卡紧，并用手拉葫芦将钢绳拉起,挂好确认无误前方可松开手拉葫芦投入使用。(9)、吊篮中的作业人员，施工材料及机具总重量不得超过540kg,所有施工料具必须可靠地在放吊篮内，严禁落物。(10)、参与本次作业人员制止带烟火，为保证施工安全，在吊篮上加设一个干粉灭火器。(11)、吊篮安装完成后应进展荷载试验，在吊篮内加设54Okg的重物提高至6米经一夜观察有无明显变化，经历收合格前方可使用。(12)、每班完毕施工后应将吊篮提升至其他人无达接触到的高度，每班作.业前应空载运行10-20米高度，检查卷扬机运行及地锚工作状态，确认无误前方可开场作业。(13)、每班作业前，必须检查吊篮、卷扬机、钢丝绳、白棕绳、滑轮、对讲机等施工机具是否完好，确认后才能进展烟囱的刷涂作'也。(14)、遇大风、大雨等恶劣天气时应立刻停顿作业，待天气好转前方可重新开场工作。
